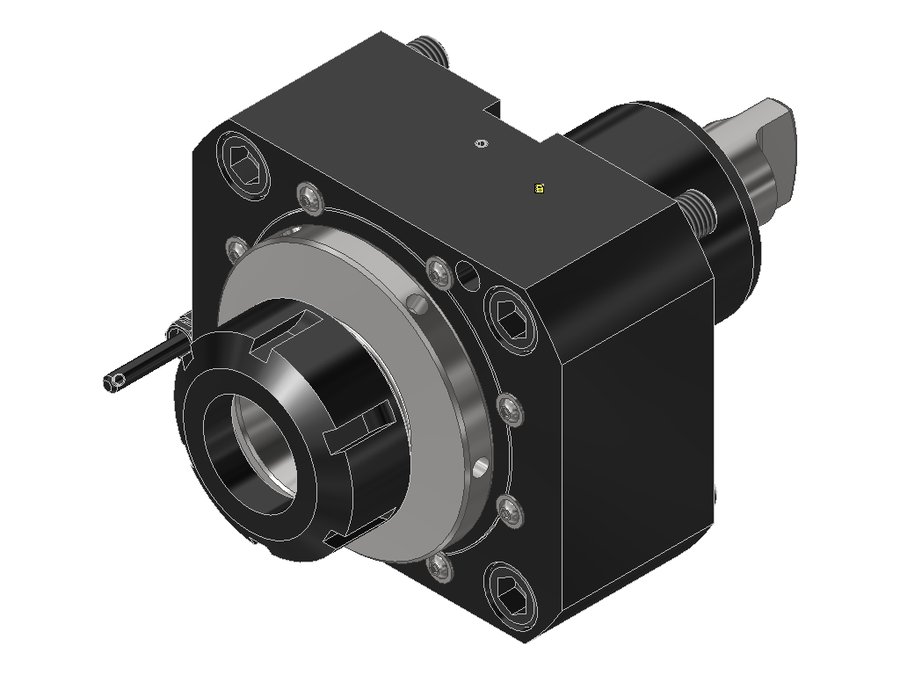

Головка приводная осевая сверлильно-фрезерная EWS 40.6040KRNLIKD#01, хвостовик Ø60, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.6040KRNLIKD#01

Головка приводная осевая сверлильно-фрезерная EWS 40.6040KRNLIKD#01, хвостовик Ø60, под цанги ER40 (Ø4–26 мм), код 400 472E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB084B6015
Код интерфейса инструментаSZD04000295
Размер цангиER40
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ100 бар
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениенейтральное
Присоединение к станкуBMT60 DMG Mori
Присоединение инструментацанга ER40
Функциональная длина98 мм
Вылет LPR98 мм
Масса7,18 кг
Высота108 мм
Общая длина189 мм
Заказной номер EWS238664
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент100 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.6040KRNLIKD#01 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.6032LB2000BMTIM60BMT60B Okumaцанга ER326512765
40.6032LT3000V16IKDIM60BMT60B Okumaцанга ER326517565
40.6032LT3000V16IM60BMT60B Okumaцанга ER326517565
40.6032NLIKDIMHSD1260BMT60 DMG Moriцанга ER326715867
40.6032NLIMHSD1260BMT60 DMG Moriцанга ER326715867
40.6040KRNL#0160BMT60 DMG Moriцанга ER409818998
40.6040KRNLIKD#0160BMT60 DMG Moriцанга ER409818998Текущая
40.6040KRNLP60BMT60D DMG Moriцанга ER4094,5185,594,5
40.6040KRNLPIKD60BMT60D DMG Moriцанга ER409818998
40.6040LB4000BMTIKDIM60BMT60A Okumaцанга ER406414064
40.6040LB4000BMTIM60BMT60A Okumaцанга ER406414064
40.6040NLHSD10#0160BMT60 DMG Moriцанга ER408317483

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.6040KRNLIKD#01.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-NLПриспособление монтажное EWS MW-BMT-NL
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

Ключи и отвёртки1
