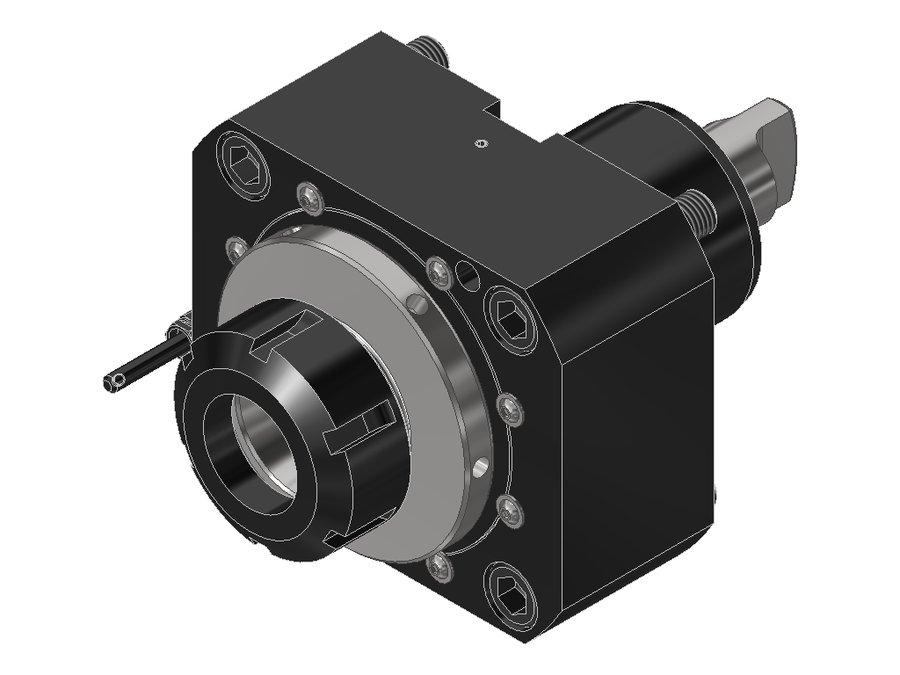

Головка приводная осевая сверлильно-фрезерная EWS 40.6040NLIKDHSD10#01, хвостовик Ø60, под цанги ER40 (Ø4–26 мм), код 400 472E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB084B6015 |
| Код интерфейса инструмента | SZD04000295 |
| Размер цанги | ER40 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 100 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 60 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT60 DMG Mori |
| Присоединение инструмента | цанга ER40 |
| Функциональная длина | 83 мм |
| Вылет LPR | 83 мм |
| Масса | 7,067 кг |
| Высота | 108 мм |
| Общая длина | 174 мм |
| Заказной номер EWS | 238668 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 10000 об/мин |
| Макс. крутящий момент | 100 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 40.6040NLIKDHSD10#01 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная
Патрон цанговый ER40 DIN 6499
- Диапазон зажима Ø4–26 мм
- Для цанги 400 472E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 160 Н·м
Highspeed
- Высокоточные подшипники шпинделя с лёгким преднатягом для высокоскоростной обработки от 8 000 об/мин и выше
- Низкое тепловыделение даже на высоких частотах вращения
- Не подходит для тяжёлой обработки
- Соблюдать максимально допустимую частоту вращения
Для работы до 6 000 об/мин рекомендуется стандартная державка со средним преднатягом подшипников
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Общая длина, мм | Вылет LPR, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.6040KRNLIKD#01 | 60 | BMT60 DMG Mori | цанга ER40 | 98 | 189 | 98 | |
| 40.6040KRNLP | 60 | BMT60D DMG Mori | цанга ER40 | 94,5 | 185,5 | 94,5 | |
| 40.6040KRNLPIKD | 60 | BMT60D DMG Mori | цанга ER40 | 98 | 189 | 98 | |
| 40.6040LB4000BMTIKDIM | 60 | BMT60A Okuma | цанга ER40 | 64 | 140 | 64 | |
| 40.6040LB4000BMTIM | 60 | BMT60A Okuma | цанга ER40 | 64 | 140 | 64 | |
| 40.6040NLHSD10#01 | 60 | BMT60 DMG Mori | цанга ER40 | 83 | 174 | 83 | |
| 40.6040NLIKDHSD10#01 | 60 | BMT60 DMG Mori | цанга ER40 | 83 | 174 | 83 | Текущая |
| 40.6040NLP | 60 | BMT60D DMG Mori | цанга ER40 | 83 | 174 | 83 | |
| 40.6040NLPIKD | 60 | BMT60D DMG Mori | цанга ER40 | 83 | 174 | 83 | |
| 40.6532KR1809MT110FIKDIM | 65 | BMT65 | цанга ER32 | 60 | 151 | 60 | |
| 40.6532KR1809MT110FIM | 65 | BMT65 | цанга ER32 | 60 | 151 | 60 | |
| 40.6532KR1809PFIKDIM | 65 | BMT65 | цанга ER32 | 60 | 172 | 60 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 40.6040NLIKDHSD10#01.
Гайки цанговые1
- 140 (EWS 104742)Гайка EWS 140, тип UM/RD
Ключи и отвёртки1
- 240 (EWS 106734)Ключ для зажимной гайки EWS 240
