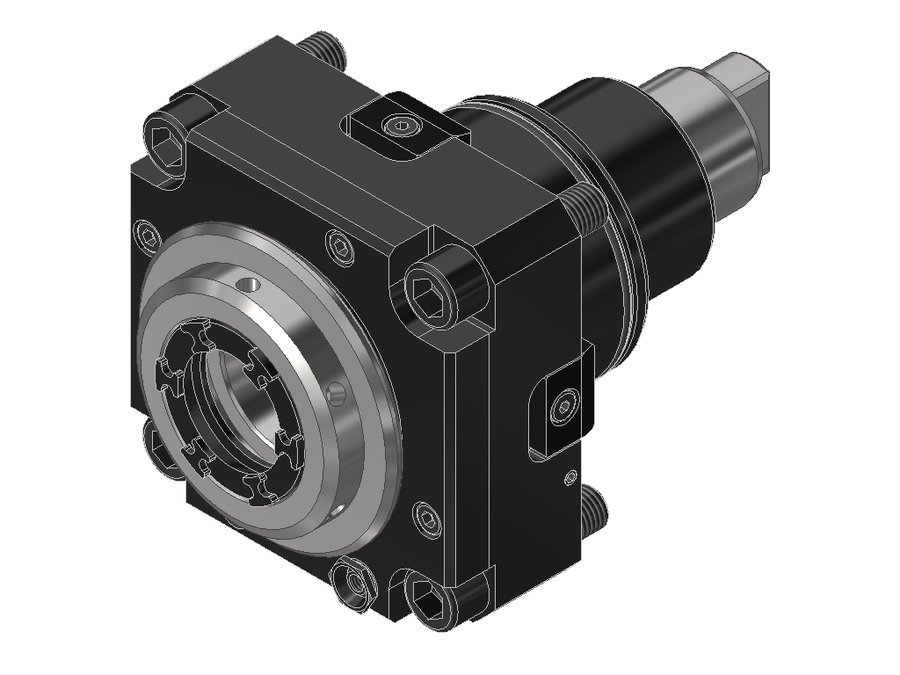

Головка приводная осевая сверлильно-фрезерная EWS 40.7540VL8IKDIM, хвостовик Ø75, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.7540VL8IKDIM

Головка приводная осевая сверлильно-фрезерная EWS 40.7540VL8IKDIM, хвостовик Ø75, под цанги ER40 (Ø4–26 мм), код 400 472E

Код интерфейса станкаFLB090A7515
Код интерфейса инструментаSZD04000295
Размер цангиER40
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика75 мм
Исполнениенейтральное
Присоединение к станкуBMT75
Присоединение инструментацанга ER40
Функциональная длина62,22 мм
Вылет LPR62,22 мм
Масса5,945 кг
Высота112 мм
Общая длина177,22 мм
Заказной номер EWS191822
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент100 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.7540VL8IKDIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

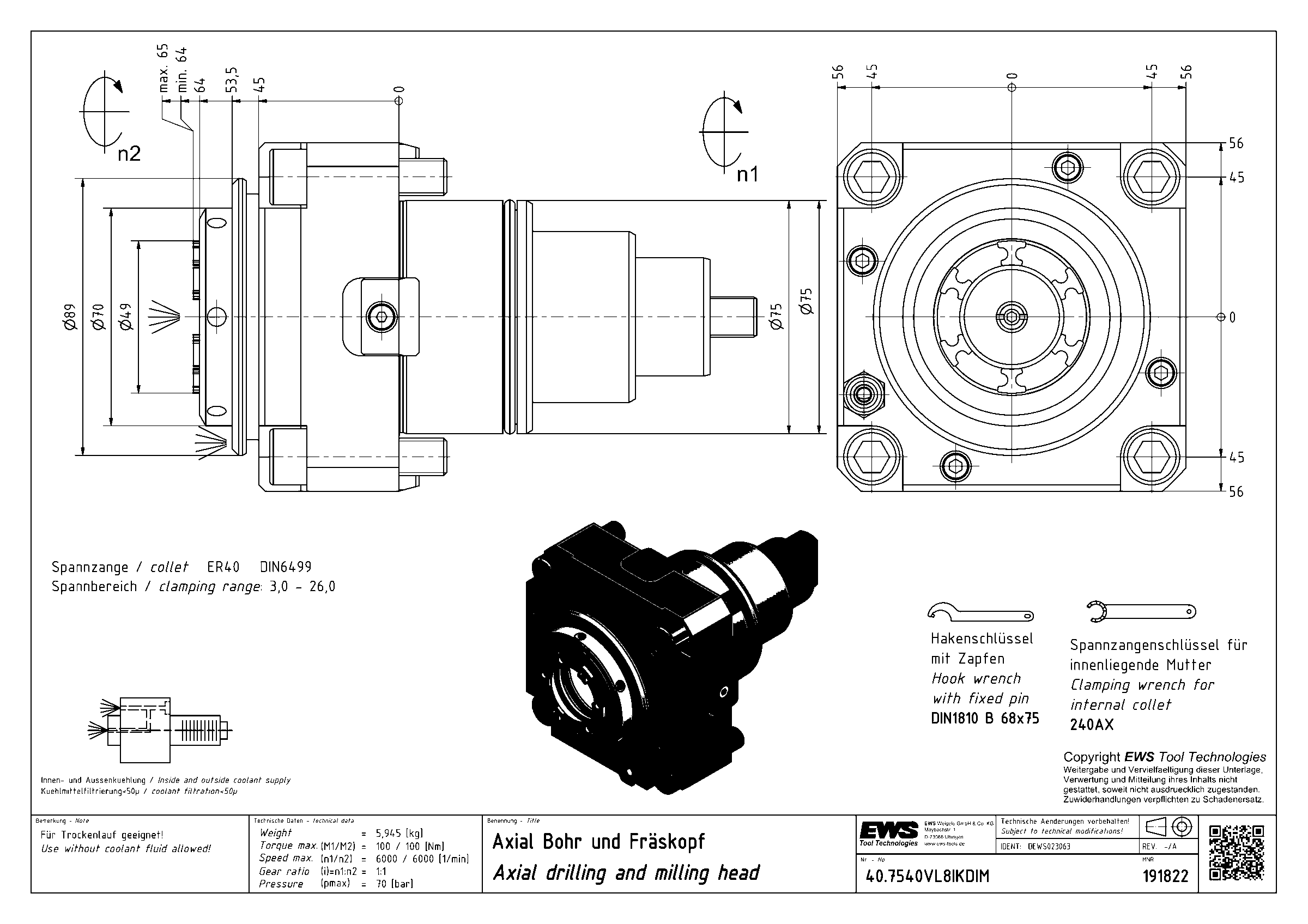

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.6532VT4FIM65BMT65цанга ER326020060
40.6832QSMBMTEKIM68BMT68 Mazakцанга ER325514555
40.6832QSMBMTEKIMHSD1268BMT68 Mazakцанга ER325514555
40.6832QSMBMTIKCIM68BMT68 Mazakцанга ER325514555
40.6832QSMBMTIKCIMHSD1268BMT68 Mazakцанга ER325514555
40.7540KR180975BMT75цанга ER40———
40.7540VL8IKDIM75BMT75цанга ER4062,22177,2262,22Текущая
40.7540VL8IM75BMT75цанга ER406417964
40.8040QSMBMTIKDIM80BMT80 Mazakцанга ER4069,5167,569,5
40.8040QSMBMTIM80BMT80 Mazakцанга ER4069,5167,569,5
40.45251809PFIKCIM45BMT45цанга ER255013450
40.45251809PFIM45BMT45цанга ER255013450

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.7540VL8IKDIM.

Ключи и отвёртки2

  • 240AXКлюч для зажимной гайки EWS 240AX, для внутренней зажимной гайки ER40 IM
  • DIN1810 B - 68X75Ключ крючковый с носиком EWS DIN1810 B - 68X75, для гаек с радиальными отверстиями

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-V550Приспособление монтажное EWS MW-BMT-V550
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

  • 140AXГайка зажимная внутренняя ER (IM) EWS 140AX

Документы по позиции

Для этой позиции документы пока не привязаны.
