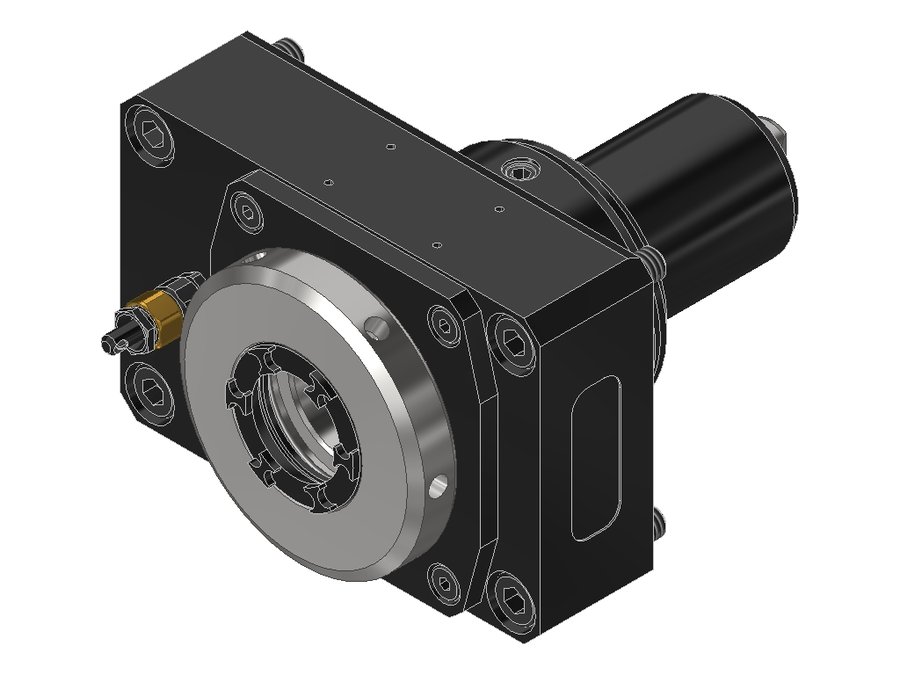

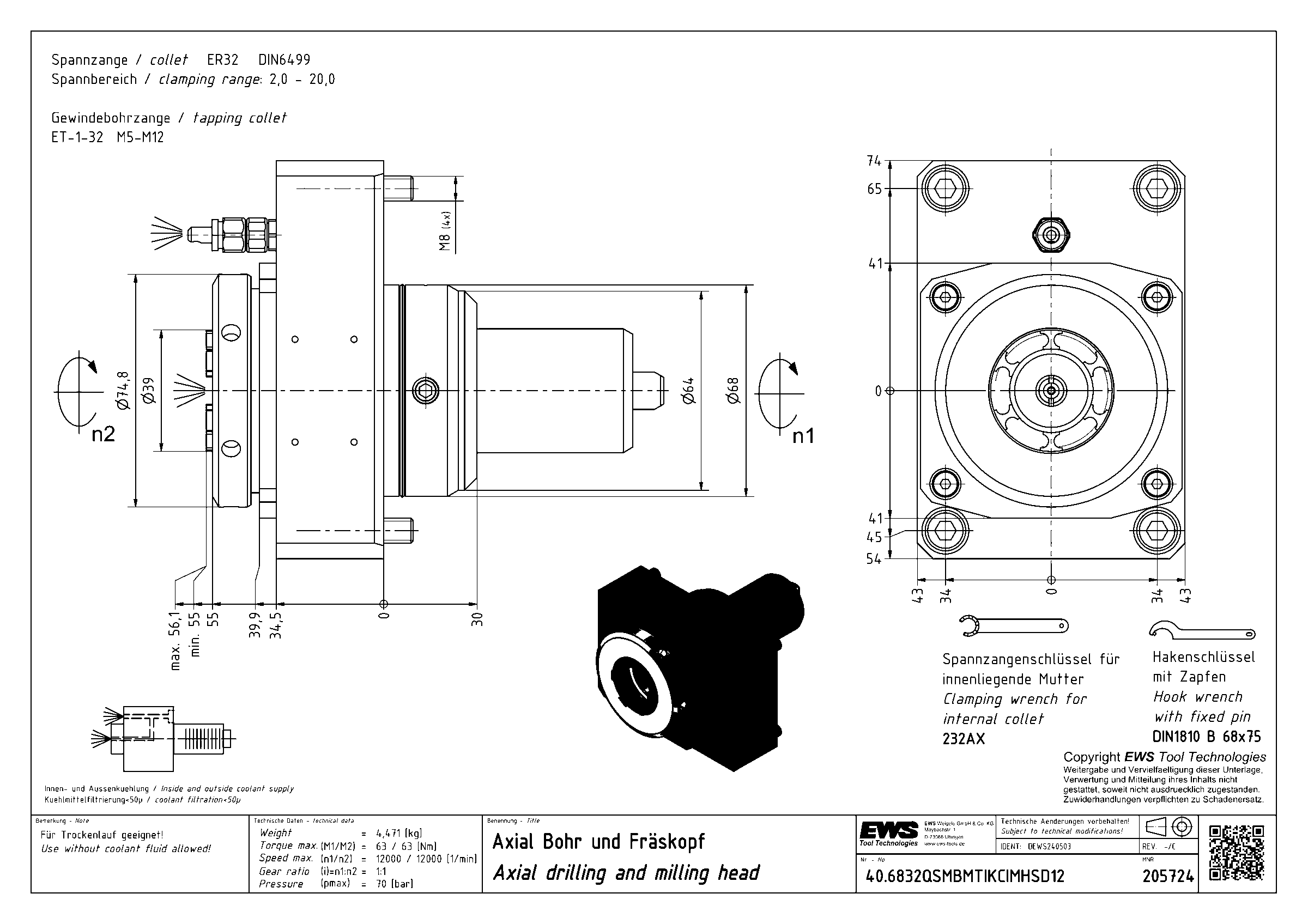

Головка приводная осевая сверлильно-фрезерная EWS 40.6832QSMBMTIKCIMHSD12, хвостовик Ø68, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.6832QSMBMTIKCIMHSD12

Головка приводная осевая сверлильно-фрезерная EWS 40.6832QSMBMTIKCIMHSD12, хвостовик Ø68, под цанги ER32 (Ø3–20 мм), код 320 470E

Код интерфейса станкаFLB068B6815
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика68 мм
Исполнениенейтральное
Присоединение к станкуBMT68 Mazak
Присоединение инструментацанга ER32
Функциональная длина55 мм
Вылет LPR55 мм
Масса4,471 кг
Высота86 мм
Общая длина145 мм
Заказной номер EWS205724
Передаточное отношение1:1
Макс. частота вращения12000 об/мин
Макс. крутящий момент63 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.6832QSMBMTIKCIMHSD12 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Highspeed

  • Высокоточные подшипники шпинделя с лёгким преднатягом для высокоскоростной обработки от 8 000 об/мин и выше
  • Низкое тепловыделение даже на высоких частотах вращения
  • Не подходит для тяжёлой обработки
  • Соблюдать максимально допустимую частоту вращения

Для работы до 6 000 об/мин рекомендуется стандартная державка со средним преднатягом подшипников

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.6532VLHP6FIM65BMT65цанга ER326015560
40.6532VT4FIKDIM65BMT65цанга ER326020060
40.6532VT4FIM65BMT65цанга ER326020060
40.6832QSMBMTEKIM68BMT68 Mazakцанга ER325514555
40.6832QSMBMTEKIMHSD1268BMT68 Mazakцанга ER325514555
40.6832QSMBMTIKCIM68BMT68 Mazakцанга ER325514555
40.6832QSMBMTIKCIMHSD1268BMT68 Mazakцанга ER325514555Текущая
40.7540KR180975BMT75цанга ER40———
40.7540VL8IKDIM75BMT75цанга ER4062,22177,2262,22
40.7540VL8IM75BMT75цанга ER406417964
40.8040QSMBMTIKDIM80BMT80 Mazakцанга ER4069,5167,569,5
40.8040QSMBMTIM80BMT80 Mazakцанга ER4069,5167,569,5

Совместимость

Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.6832QSMBMTIKCIMHSD12.

Цанги18

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 B - 68X75Ключ крючковый с носиком EWS DIN1810 B - 68X75, для гаек с радиальными отверстиями

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
