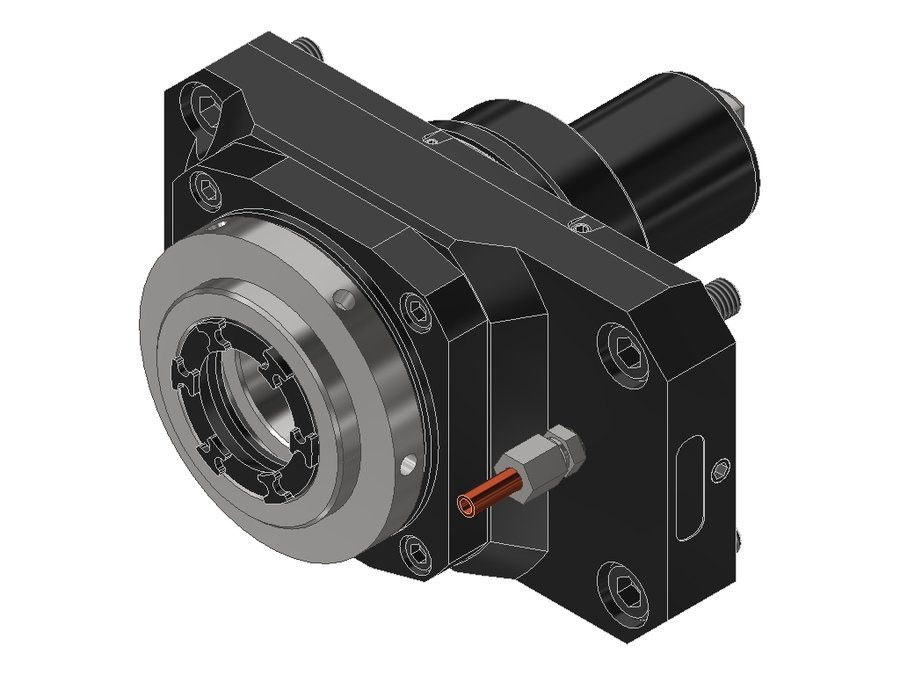

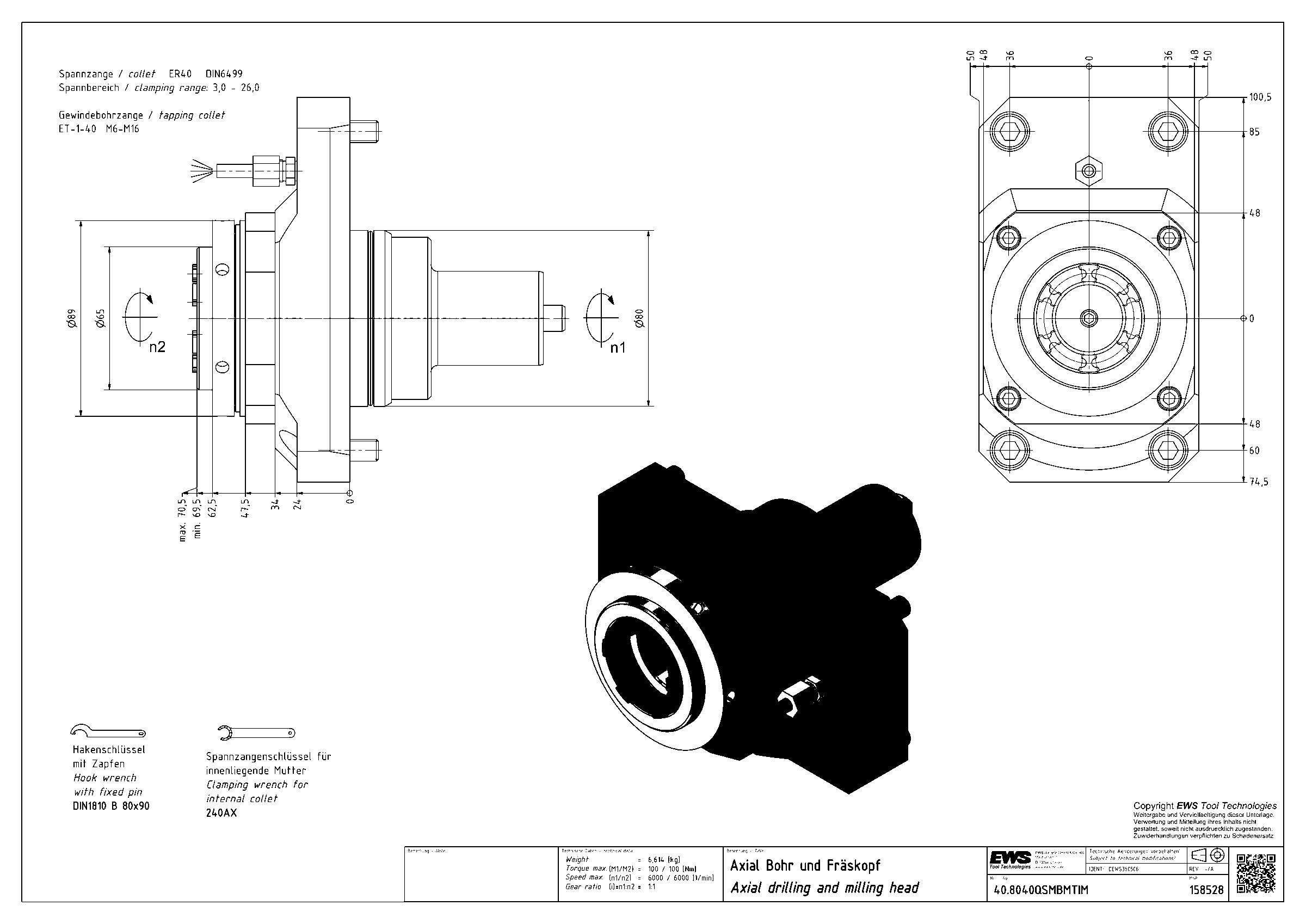

Головка приводная осевая сверлильно-фрезерная EWS 40.8040QSMBMTIM, хвостовик Ø80, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.8040QSMBMTIM

Головка приводная осевая сверлильно-фрезерная EWS 40.8040QSMBMTIM, хвостовик Ø80, под цанги ER40 (Ø4–26 мм), код 400 472E

Код интерфейса станкаFLB072E8015
Код интерфейса инструментаSZD04000295
Размер цангиER40
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика80 мм
Исполнениенейтральное
Присоединение к станкуBMT80 Mazak
Присоединение инструментацанга ER40
Функциональная длина69,5 мм
Вылет LPR69,5 мм
Масса6,614 кг
Высота100 мм
Общая длина167,5 мм
Заказной номер EWS158528
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент100 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.8040QSMBMTIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.6832QSMBMTIKCIM68BMT68 Mazakцанга ER325514555
40.6832QSMBMTIKCIMHSD1268BMT68 Mazakцанга ER325514555
40.7540KR180975BMT75цанга ER40———
40.7540VL8IKDIM75BMT75цанга ER4062,22177,2262,22
40.7540VL8IM75BMT75цанга ER406417964
40.8040QSMBMTIKDIM80BMT80 Mazakцанга ER4069,5167,569,5
40.8040QSMBMTIM80BMT80 Mazakцанга ER4069,5167,569,5Текущая
40.45251809PFIKCIM45BMT45цанга ER255013450
40.45251809PFIM45BMT45цанга ER255013450
40.55251809PFIKCIM55BMT55цанга ER255716157
40.55251809PFIM55BMT55цанга ER255716157
40.65321809MT110FIKDIM65BMT65цанга ER326015160

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.8040QSMBMTIM.

Ключи и отвёртки2

  • 240AXКлюч для зажимной гайки EWS 240AX, для внутренней зажимной гайки ER40 IM
  • DIN1810 B - 80X90Ключ крючковый с носиком EWS DIN1810 B - 80X90, для гаек с радиальными отверстиями

Гайки цанговые1

  • 140AXГайка зажимная внутренняя ER (IM) EWS 140AX

Документы по позиции

Для этой позиции документы пока не привязаны.
