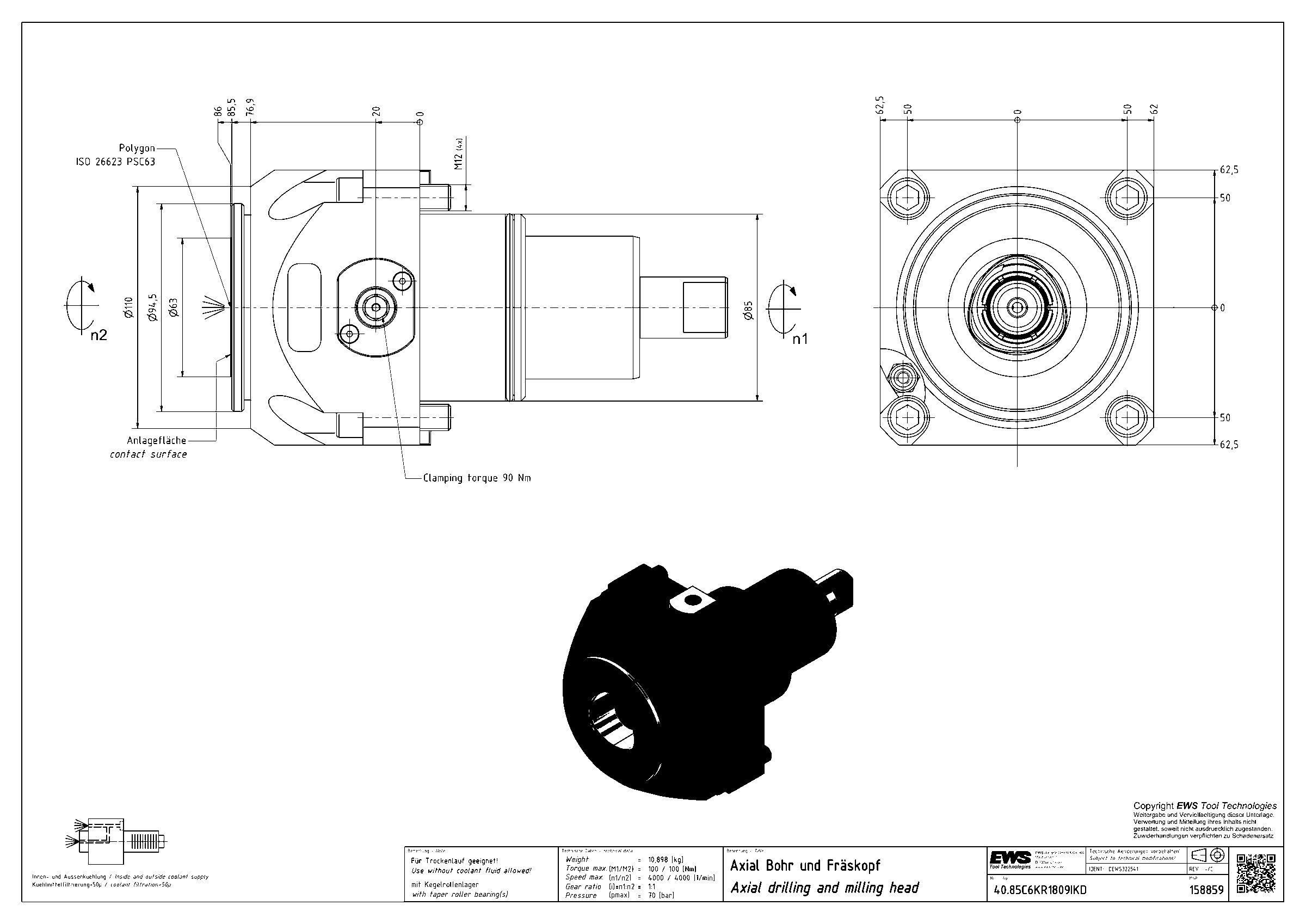

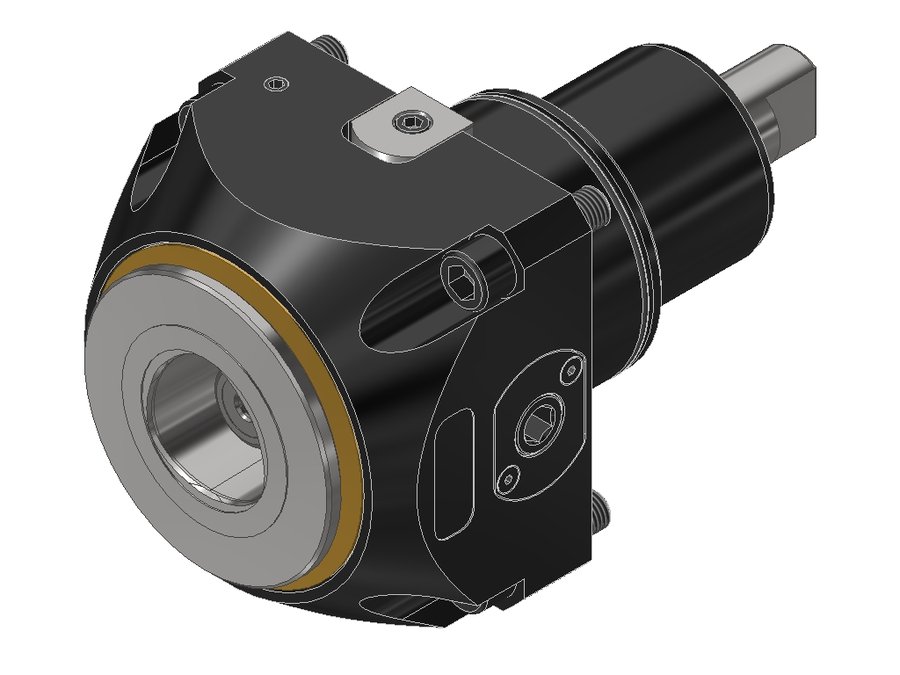

Головка приводная осевая сверлильно-фрезерная EWS 40.85C6KR1809IKD, хвостовик Ø85, полигональный хвостовик ISO 26623 (PSC 63)
| Код интерфейса станка | FLB100A8515 |
|---|---|
| Код интерфейса инструмента | CCS06300195 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 85 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT85 |
| Присоединение инструмента | PSC 63 |
| Функциональная длина | 86 мм |
| Вылет LPR | 85,5 мм |
| Масса | 10,898 кг |
| Высота | 138 мм |
| Общая длина | 225,5 мм |
| Заказной номер EWS | 158859 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Макс. крутящий момент | 100 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 40.85C6KR1809IKD в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная
PSC — стандартизованный интерфейс
- Типоразмер PSC 63:
- Повторяемость ≤ 0,01 мм
- Момент затяжки 90 Н·м
- Усилие зажима 30 кН
- Стандартизованные адаптеры доступны по всему миру
- Интерфейс для приводного и статического инструмента
- Доступны сверхкороткие адаптеры без паза под захват
Конические роликовые подшипники (KR)
- Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
- Увеличенный срок службы
- Воспринимают одновременно радиальные и осевые нагрузки
EWS.HPC-Line (IKC/IKD) — технология уплотнения
- Уплотнительные элементы на керамической основе
- Давление СОЖ 0–70 бар
- Работа всухую без ограничений
- Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
- Тепловыделение ниже на величину до 60 %
- Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Общая длина, мм | Вылет LPR, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.75V5VL8 | 75 | BMT75 | EWS Varia V5 | 73 | 188 | 73 | |
| 40.75V5VL8IKD | 75 | BMT75 | EWS Varia V5 | 73 | 188 | 73 | |
| 40.75V51809P#01 | 75 | BMT75 | EWS Varia V5 | 73 | 183 | 73 | |
| 40.75V51809PIKD | 75 | BMT75 | EWS Varia V5 | 73 | 183 | 73 | |
| 40.80V5QSMBMT | 80 | BMT80 Mazak | EWS Varia V5 | 74,5 | 172,5 | 74,5 | |
| 40.80V5QSMBMTIKD | 80 | BMT80 Mazak | EWS Varia V5 | 74,5 | 172,5 | 74,5 | |
| 40.85C6KR1809IKD | 85 | BMT85 | PSC 63 | 86 | 225,5 | 85,5 | Текущая |
| 40.85V5KR1809IKC | 85 | BMT85 | EWS Varia V5 | 61 | 201 | 61 | |
| 40.85V51809#01 | 85 | BMT85 | EWS Varia V5 | 61 | 201 | 61 | |
| 40.85V51809IKC | 85 | BMT85 | EWS Varia V5 | 61 | 201 | 61 | |
| 40.110C61809IK | 110 | BMT110 Hwacheon | PSC 63 | 89,5 | 265,5 | 89 | |
| 40.110V5KR1809IK | 110 | BMT110 Hwacheon | EWS Varia V5 | 44 | 220,5 | 44 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 40.85C6KR1809IKD.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-P700Приспособление монтажное EWS MW-BMT-P700
- UMB100Приспособление монтажное EWS UMB100
