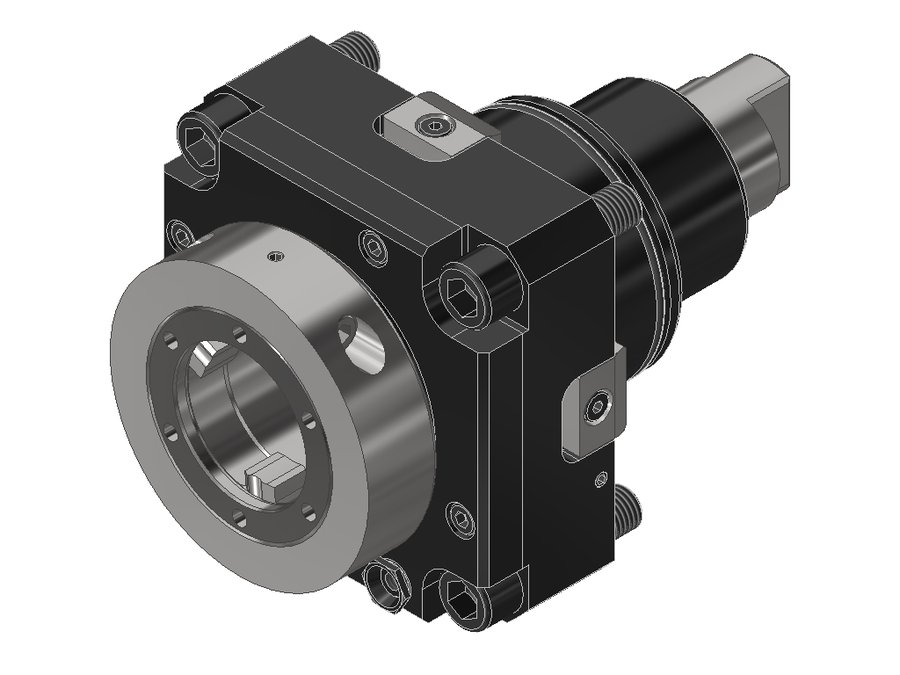

Головка приводная осевая сверлильно-фрезерная EWS 40.75V51809PIKD, хвостовик Ø75, EWS - Varia V5- адаптер
EWS · Головки приводные осевые сверлильно-фрезерные EWS для BMT · арт. 40.75V51809PIKD

Головка приводная осевая сверлильно-фрезерная EWS 40.75V51809PIKD, хвостовик Ø75, EWS - Varia V5- адаптер

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB090A7515
Код интерфейса инструментаEWC00500195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика75 мм
Исполнениенейтральное
Присоединение к станкуBMT75
Присоединение инструментаEWS Varia V5
Функциональная длина73 мм
Вылет LPR73 мм
Масса6,326 кг
Высота112 мм
Общая длина183 мм
Заказной номер EWS193207
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Система EWS VariaEWS Varia V5
Макс. крутящий момент100 Н·м

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS для BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.75V5KR1809P75BMT75EWS Varia V57318373
40.75V5KR1809PIKD75BMT75EWS Varia V57318373
40.75V5KRVL8IKD75BMT75EWS Varia V57318873
40.75V5VL875BMT75EWS Varia V57318873
40.75V5VL8IKD75BMT75EWS Varia V57318873
40.75V51809P#0175BMT75EWS Varia V57318373
40.75V51809PIKD75BMT75EWS Varia V57318373Текущая
40.80V5QSMBMT80BMT80 MazakEWS Varia V574,5172,574,5
40.80V5QSMBMTIKD80BMT80 MazakEWS Varia V574,5172,574,5
40.85C6KR1809IKD85BMT85PSC 6386225,585,5
40.85V5KR1809IKC85BMT85EWS Varia V56120161
40.85V51809#0185BMT85EWS Varia V56120161
Показать ещё · всего в серии 282

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.75V51809PIKD.

Запчасти к инструменту1

  • VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET

Ключи и отвёртки1

  • DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м
