Головка приводная осевая сверлильно-фрезерная EWS 40.110C61809IK, хвостовик Ø110, полигональный хвостовик ISO 26623 (PSC 63)
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.110C61809IK

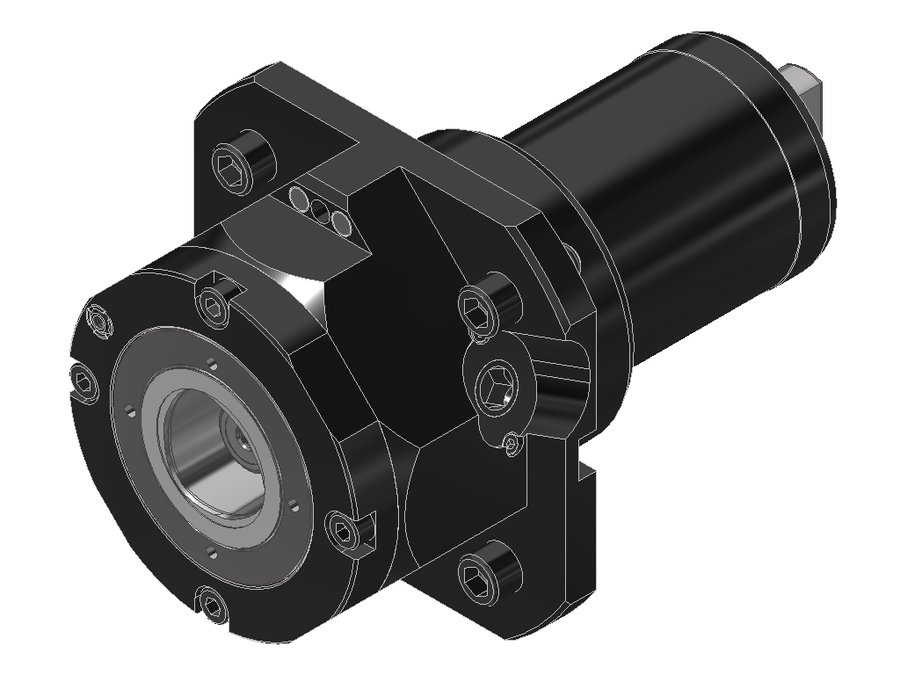

Головка приводная осевая сверлильно-фрезерная EWS 40.110C61809IK, хвостовик Ø110, полигональный хвостовик ISO 26623 (PSC 63)

Код интерфейса станкаFLB104A1115
Код интерфейса инструментаCCS06300195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ25 бар
Приводторцевая муфта
Диаметр хвостовика110 мм
Исполнениенейтральное
Присоединение к станкуBMT110 Hwacheon
Присоединение инструментаPSC 63
Функциональная длина89,5 мм
Вылет LPR89 мм
Масса8,378 кг
Высота160 мм
Общая длина265,5 мм
Заказной номер EWS160257
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент100 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.110C61809IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

PSC — стандартизованный интерфейс

  • Типоразмер PSC 63:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 90 Н·м
    • Усилие зажима 30 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 25 бар.

  • Максимальное давление СОЖ 25 бар
  • Работа всухую не допускается
  • Возможно переключение между наружным и внутренним подводом СОЖ
  • СОЖ должна постоянно находиться в контакте с инструментом

Материалы

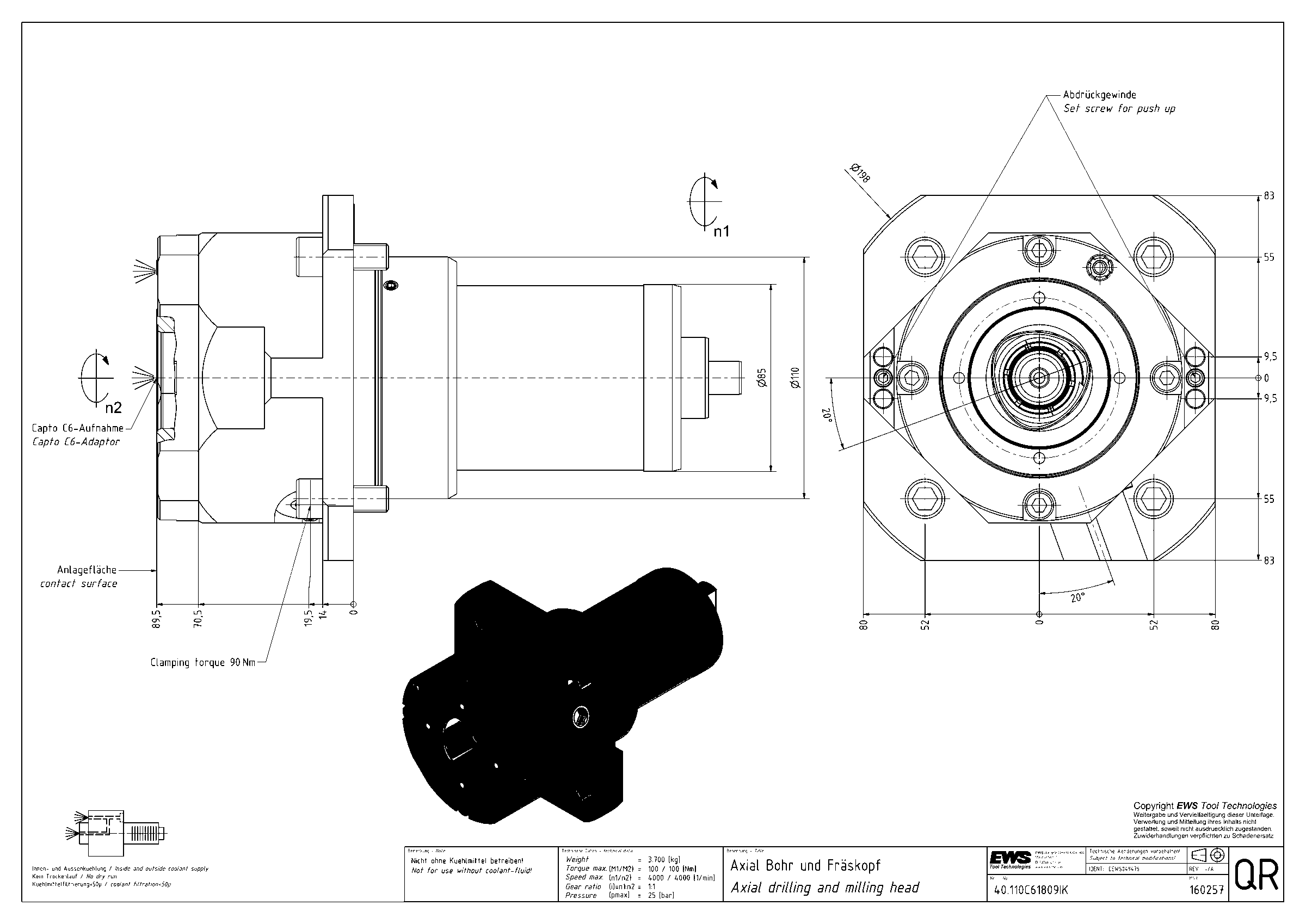

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.80V5QSMBMT80BMT80 MazakEWS Varia V574,5172,574,5
40.80V5QSMBMTIKD80BMT80 MazakEWS Varia V574,5172,574,5
40.85C6KR1809IKD85BMT85PSC 6386225,585,5
40.85V5KR1809IKC85BMT85EWS Varia V56120161
40.85V51809#0185BMT85EWS Varia V56120161
40.85V51809IKC85BMT85EWS Varia V56120161
40.110C61809IK110BMT110 HwacheonPSC 6389,5265,589Текущая
40.110V5KR1809IK110BMT110 HwacheonEWS Varia V544220,544
40.3225SL150BMT32BMT32Bцанга ER25———
40.3225SL150BMTIKD32BMT32Bцанга ER25———
40.3232SL200BMT32BMT32Eцанга ER326018760
40.3232SL200BMTIKD32BMT32Eцанга ER326018760

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.110C61809IK.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
