Kemmler · Цанги ER с внутренним квадратом для метчиков · арт. 430GA-649

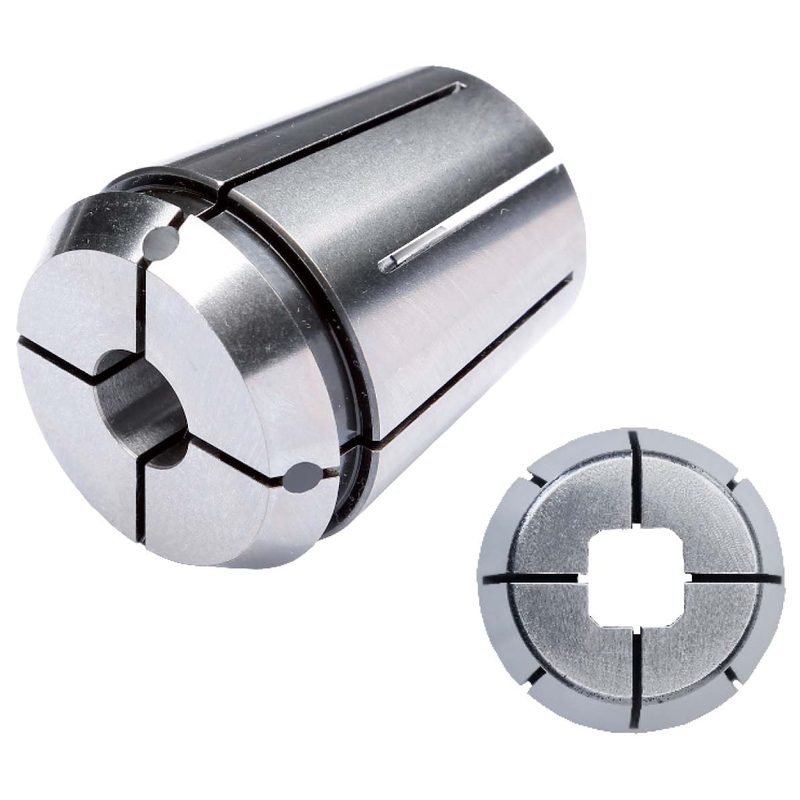

Цанга ER для метчиков IK ER25, 430GA, < 15µm, 6 x 4,9, ~ ISO 15488 [DIN 6499], 430GA-649
| Присоединение к станку (ADINTMS) | Цанга ER для метчиков, ISO 15488 — ER25 |
|---|---|
| Присоединение инструмента (ADINTWS) | Хвостовик метчика DIN |
| Наружный диаметр (BD) | 25,8 мм |
| Диаметр зажимаемого инструмента (DCONWS) | 6 мм |
| Размер под ключ (DRVS) | 4,9 мм |
| EAN | 4250001145255 |
| Масса | 0,025 кг |
| Общая длина (OAL) | 34 мм |
| Биение | < 15 мкм |
| Уплотнение (SEAL) | да |
| Система / типоразмер | 430E | ER 25 |
Другие типоразмеры серии
Цанги ER с внутренним квадратом для метчиков — 55 позиций серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Цанги.
| Артикул | Присоединение к станку (ADINTMS) | Наружный диаметр (BD), мм | Масса, кг | Общая длина (OAL), мм | Система / типоразмер | Диаметр зажимаемого инструмента (DCONWS), мм | В список |
|---|---|---|---|---|---|---|---|
| 428GA-S | Цанга ER, ISO 15488 (DIN 6499) — ER20 | 20,8 | 1,5 | 165 | 428E | ER 20 | — | |
| 430GA-43 | Цанга ER для метчиков, ISO 15488 — ER25 | 25,8 | 0,025 | 34 | 430E | ER 25 | 4 | |
| 430GA-97 | Цанга ER для метчиков, ISO 15488 — ER25 | 25,8 | 0,025 | 34 | 430E | ER 25 | 9 | |
| 430GA-108 | Цанга ER для метчиков, ISO 15488 — ER25 | 25,8 | 0,025 | 34 | 430E | ER 25 | 10 | |
| 430GA-119 | Цанга ER для метчиков, ISO 15488 — ER25 | 25,8 | 0,025 | 34 | 430E | ER 25 | 11 | |
| 430GA-129 | Цанга ER для метчиков, ISO 15488 — ER25 | 25,8 | 0,025 | 34 | 430E | ER 25 | 12 | |
| 430GA-649 | Цанга ER для метчиков, ISO 15488 — ER25 | 25,8 | 0,025 | 34 | 430E | ER 25 | 6 | Текущая |
| 430GA-755 | Цанга ER для метчиков, ISO 15488 — ER25 | 25,8 | 0,025 | 34 | 430E | ER 25 | 7 | |
| 430GA-862 | Цанга ER для метчиков, ISO 15488 — ER25 | 25,8 | 0,025 | 34 | 430E | ER 25 | 8 | |
| 430GA-3527 | Цанга ER для метчиков, ISO 15488 — ER25 | 25,8 | 0,025 | 34 | 430E | ER 25 | 3,5 | |
| 430GA-4534 | Цанга ER для метчиков, ISO 15488 — ER25 | 25,8 | 0,025 | 34 | 430E | ER 25 | 4,5 | |
| 430GA-S | Цанга ER, ISO 15488 (DIN 6499) — ER25 | 25,8 | 1,1 | 150 | 430E | ER 25 | — |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 430GA-649.
Гайки цанговые1
- 110.02.16Зажимная гайка ER 25, 2-16, сбалансированный, ISO 15488 (DIN 6499), 110.02.16
Ключи и отвёртки1
- 02.16Ключ для гаек, ER25, 2-16, Ø42 мм, 02.16
Принадлежности и оснастка для настройки инструмента1
- 710.02.430Очиститель конусов ER 25, для цанговые оправки, 710.02.430
Документы по позиции
Для этой позиции документы пока не привязаны.
