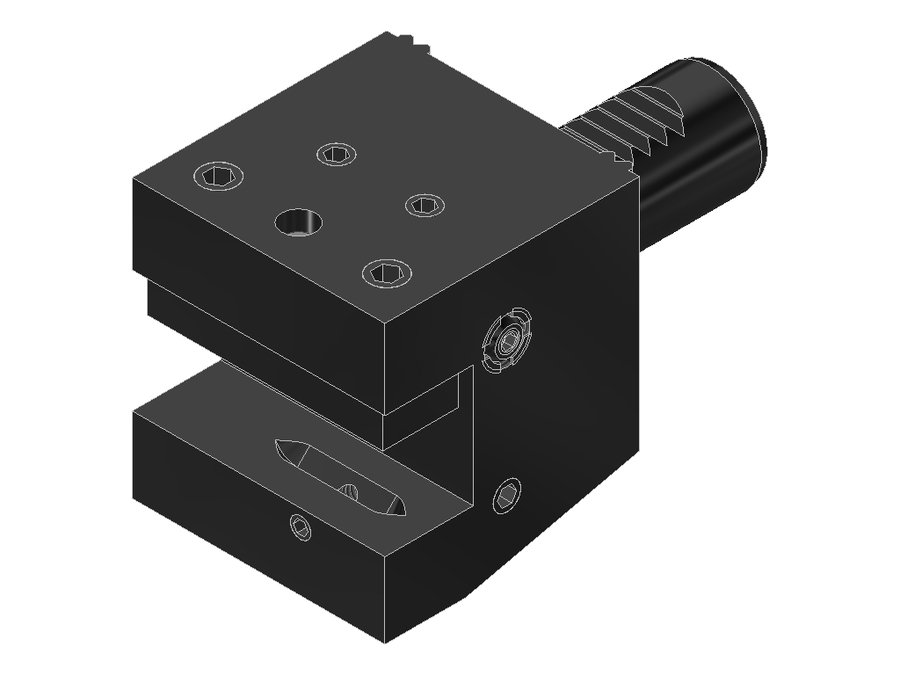

Державка токарная боковая EWS 5.2520G200RLIKW, хвостовик Ø25, сечение 20×20 мм
EWS · Державки токарные боковые EWS, присоединение к станку VDI · арт. 5.2520G200RLIKW

Державка токарная боковая EWS 5.2520G200RLIKW, хвостовик Ø25, сечение 20×20 мм

Система фиксации в гнездеW-зубчатое соединение
Угол выхода90°
Код интерфейса станкаZYW02500115
Код интерфейса инструментаVKT20200115
Диаметр хвостовика25 мм
Исполнениенейтральное
Присоединение к станкуVDI25
Присоединение инструментахвостовик 20x20
Функциональная длина40 мм
Вылет LPR61 мм
Масса1,677 кг
Высота66 мм
Общая длина108,95 мм
Ширина60 мм
Заказной номер EWS191174
Радиальная высота38 мм
Радиальная ширина30 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 5.2520G200RLIKW в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер поперечный правый, форма B1

Токарная державка по DIN 69880/ISO 10889, правого исполнения, для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать для главного шпинделя и противошпинделя
  • Можно зажать один токарный инструмент
  • Прижимную планку нельзя переоборудовать

Материалы

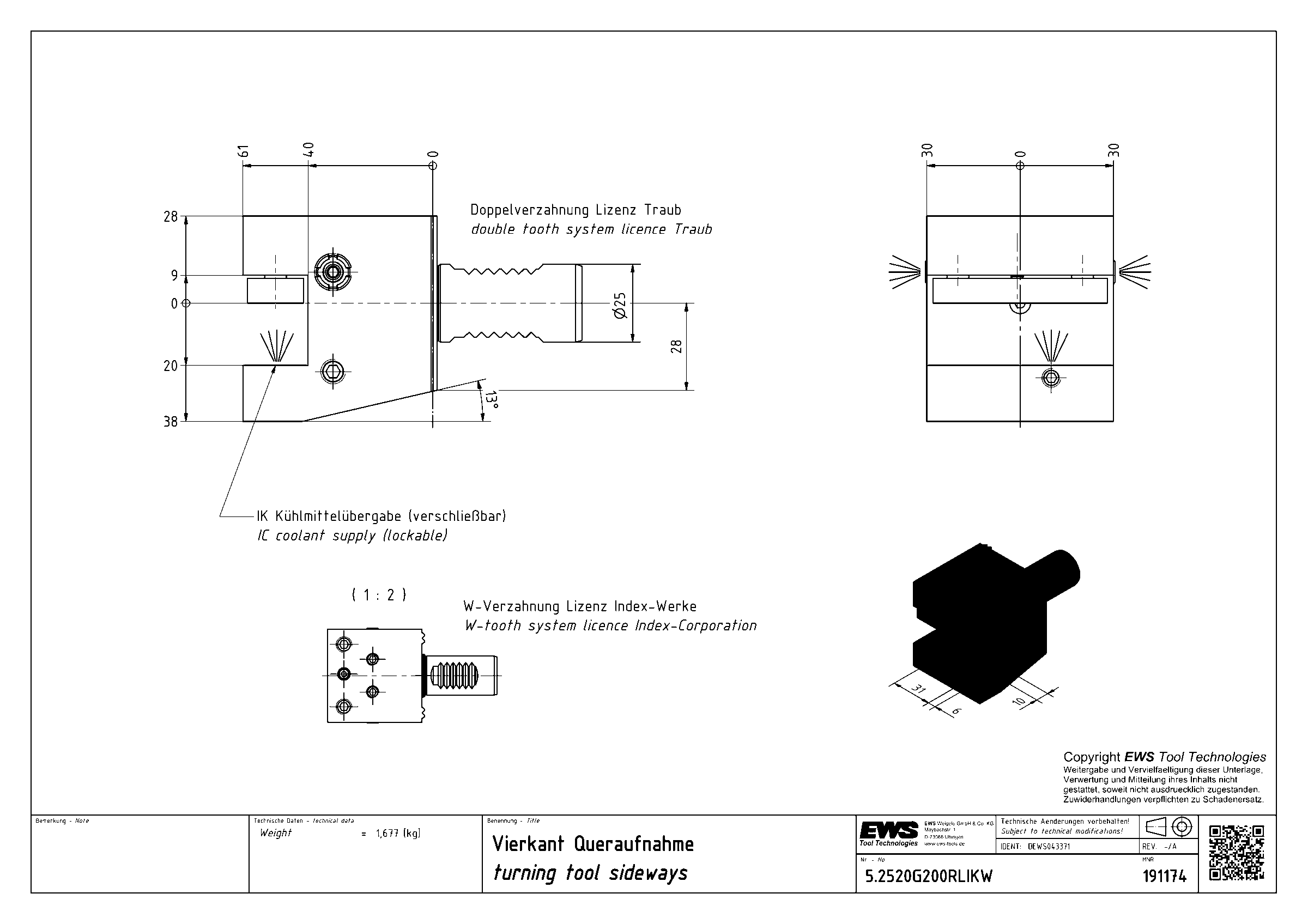

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные боковые EWS, присоединение к станку VDI — 54 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
5.40C5X53ÜKZ4040VDI40PSC 505385148
5.40C5X53Z4040VDI40PSC 505385148
5.50C5X53Z4050VDI50PSC 505385163
5.2516/1225VDI25хвостовик 16x16163078
5.2520G200RL25VDI25хвостовик 20x204061109
5.2520G200RLIK25VDI25хвостовик 20x204061109
5.2520G200RLIKW25VDI25хвостовик 20x204061108,95Текущая
5.2520G200RLW25VDI25хвостовик 20x204061108,95
5.3020/1630VDI30хвостовик 20x20224095
5.3020IK30VDI30хвостовик 20x20224095
5.3025G30030VDI30хвостовик 25x256086141
5.3025G300RL30VDI30хвостовик 25x256086141

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 5.2520G200RLIKW.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25Приспособление монтажное EWS MW-VDI25
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
