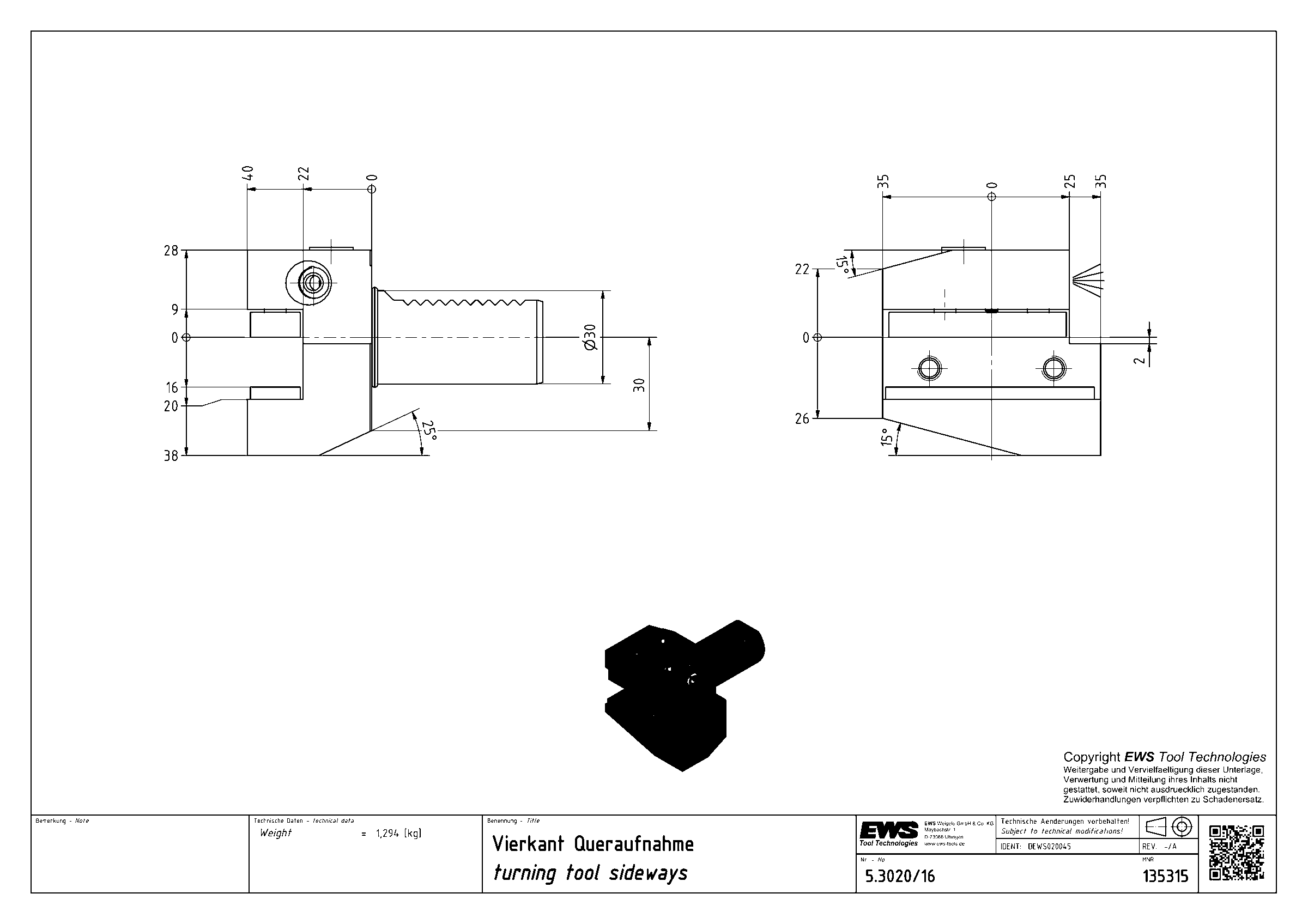

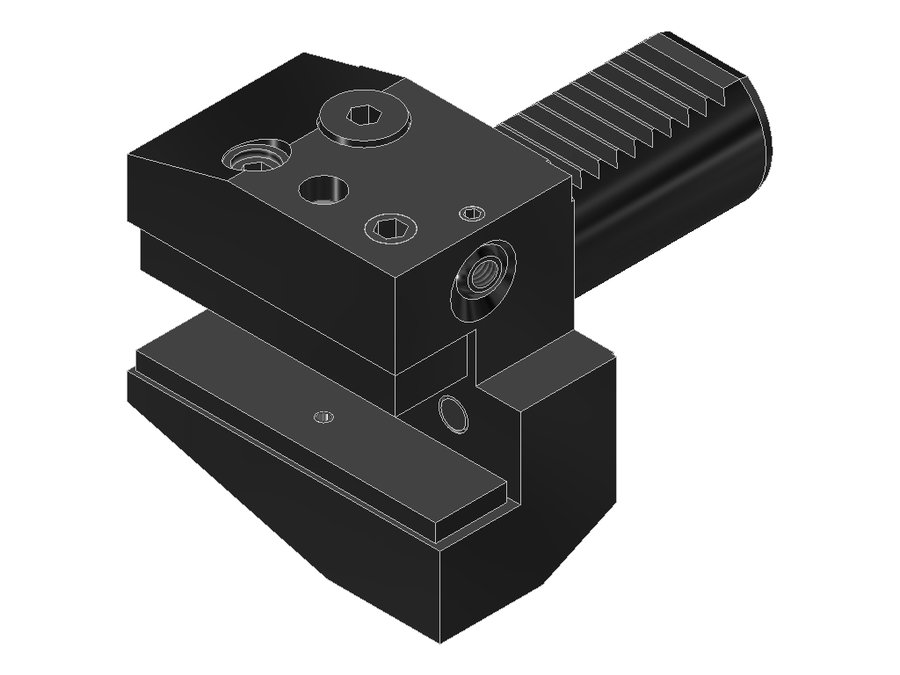

Державка токарная боковая EWS 5.3020/16, хвостовик Ø30, сечение 20×16 мм
EWS · Державки токарные боковые EWS, присоединение к станку VDI · арт. 5.3020/16

Державка токарная боковая EWS 5.3020/16, хвостовик Ø30, сечение 20×16 мм

Угол выхода90°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаVKT20200115
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментахвостовик 20x20
Функциональная длина22 мм
Вылет LPR40 мм
Масса1,294 кг
Высота66 мм
Общая длина95 мм
Ширина70 мм
Заказной номер EWS135315
Радиальная высота38 мм
Радиальная ширина35 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 5.3020/16 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер поперечный правый, форма B1

Токарная державка по DIN 69880/ISO 10889, правого исполнения, для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные боковые EWS, присоединение к станку VDI — 54 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
5.50C5X53Z4050VDI50PSC 505385163
5.2516/1225VDI25хвостовик 16x16163078
5.2520G200RL25VDI25хвостовик 20x204061109
5.2520G200RLIK25VDI25хвостовик 20x204061109
5.2520G200RLIKW25VDI25хвостовик 20x204061108,95
5.2520G200RLW25VDI25хвостовик 20x204061108,95
5.3020/1630VDI30хвостовик 20x20224095Текущая
5.3020IK30VDI30хвостовик 20x20224095
5.3025G30030VDI30хвостовик 25x256086141
5.3025G300RL30VDI30хвостовик 25x256086141
5.3025G300RLIKW30VDI30хвостовик 25x256086141
5.3025G300RLV30VDI30хвостовик 25x256086141

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 5.3020/16.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100

Подходит к позициям

У этих позиций 5.3020/16 указан производителем как подходящий.

Инструмент статический1

  • WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30

Документы по позиции

Для этой позиции документы пока не привязаны.
