EWS · Державки токарные боковые EWS для VDI · арт. 5.40C5X53ÜKZ40

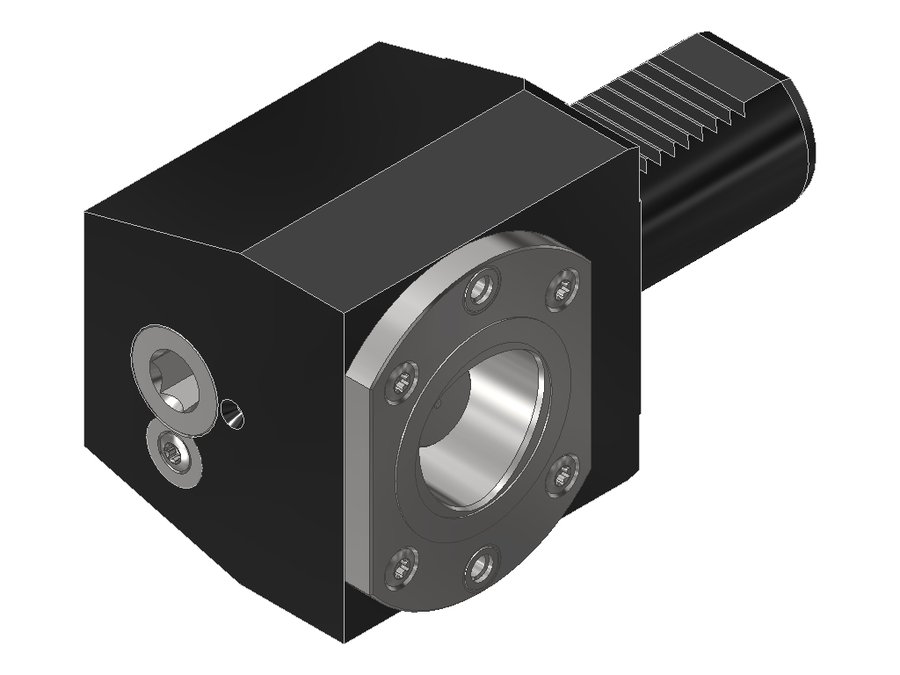

Державка токарная боковая EWS 5.40C5X53ÜKZ40, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 50)
| Угол выхода | 90° |
|---|---|
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | CCS05000195 |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | PSC 50 |
| Функциональная длина | 53 мм |
| Вылет LPR | 85 мм |
| Масса | 4,44 кг |
| Высота | 82 мм |
| Общая длина | 148 мм |
| Ширина | 82,5 мм |
| Заказной номер EWS | 200639 |
| Радиальная ширина | 42,5 мм |
| Функциональная ширина | 40 мм |
Другие типоразмеры серии
Державки токарные боковые EWS для VDI — 54 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 5.30C3X41Z20 | 30 | VDI30 | PSC 32 | 41 | 60 | 115 | |
| 5.40C4X51Z40 | 40 | VDI40 | PSC 40 | 51 | 75 | 138 | |
| 5.40C5X53ÜKZ40 | 40 | VDI40 | PSC 50 | 53 | 85 | 148 | Текущая |
| 5.40C5X53Z40 | 40 | VDI40 | PSC 50 | 53 | 85 | 148 | |
| 5.50C5X53Z40 | 50 | VDI50 | PSC 50 | 53 | 85 | 163 | |
| 5.2516/12 | 25 | VDI25 | хвостовик 16x16 | 16 | 30 | 78 | |
| 5.2520G200RL | 25 | VDI25 | хвостовик 20x20 | 40 | 61 | 109 | |
| 5.2520G200RLIK | 25 | VDI25 | хвостовик 20x20 | 40 | 61 | 109 | |
| 5.2520G200RLIKW | 25 | VDI25 | хвостовик 20x20 | 40 | 61 | 108,95 | |
| 5.2520G200RLW | 25 | VDI25 | хвостовик 20x20 | 40 | 61 | 108,95 | |
| 5.3020/16 | 30 | VDI30 | хвостовик 20x20 | 22 | 40 | 95 | |
| 5.3020IK | 30 | VDI30 | хвостовик 20x20 | 22 | 40 | 95 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 5.40C5X53ÜKZ40.
