EWS · Державки токарные боковые EWS для VDI · арт. 5.3020IK

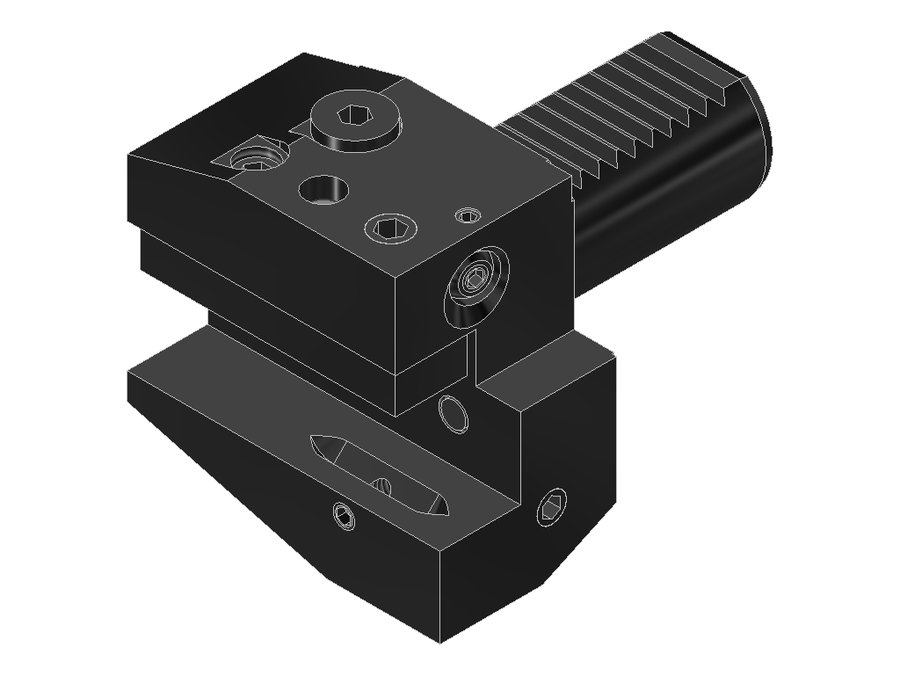

Державка токарная боковая EWS 5.3020IK, хвостовик Ø30, сечение 20×20 мм
| Угол выхода | 90° |
|---|---|
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | VKT20200115 |
| Диаметр хвостовика | 30 мм |
| Исполнение | правое |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | хвостовик 20x20 |
| Функциональная длина | 22 мм |
| Вылет LPR | 40 мм |
| Масса | 1,237 кг |
| Высота | 66 мм |
| Общая длина | 95 мм |
| Ширина | 70 мм |
| Заказной номер EWS | 173457 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 35 мм |
Другие типоразмеры серии
Державки токарные боковые EWS для VDI — 54 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 5.2516/12 | 25 | VDI25 | хвостовик 16x16 | 16 | 30 | 78 | |
| 5.2520G200RL | 25 | VDI25 | хвостовик 20x20 | 40 | 61 | 109 | |
| 5.2520G200RLIK | 25 | VDI25 | хвостовик 20x20 | 40 | 61 | 109 | |
| 5.2520G200RLIKW | 25 | VDI25 | хвостовик 20x20 | 40 | 61 | 108,95 | |
| 5.2520G200RLW | 25 | VDI25 | хвостовик 20x20 | 40 | 61 | 108,95 | |
| 5.3020/16 | 30 | VDI30 | хвостовик 20x20 | 22 | 40 | 95 | |
| 5.3020IK | 30 | VDI30 | хвостовик 20x20 | 22 | 40 | 95 | Текущая |
| 5.3025G300 | 30 | VDI30 | хвостовик 25x25 | 60 | 86 | 141 | |
| 5.3025G300RL | 30 | VDI30 | хвостовик 25x25 | 60 | 86 | 141 | |
| 5.3025G300RLIKW | 30 | VDI30 | хвостовик 25x25 | 60 | 86 | 141 | |
| 5.3025G300RLV | 30 | VDI30 | хвостовик 25x25 | 60 | 86 | 141 | |
| 5.3025G300RLW | 30 | VDI30 | хвостовик 25x25 | 60 | 86 | 141 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 5.3020IK.
