EWS · Державки токарные боковые EWS для VDI · арт. 5.4020MP610

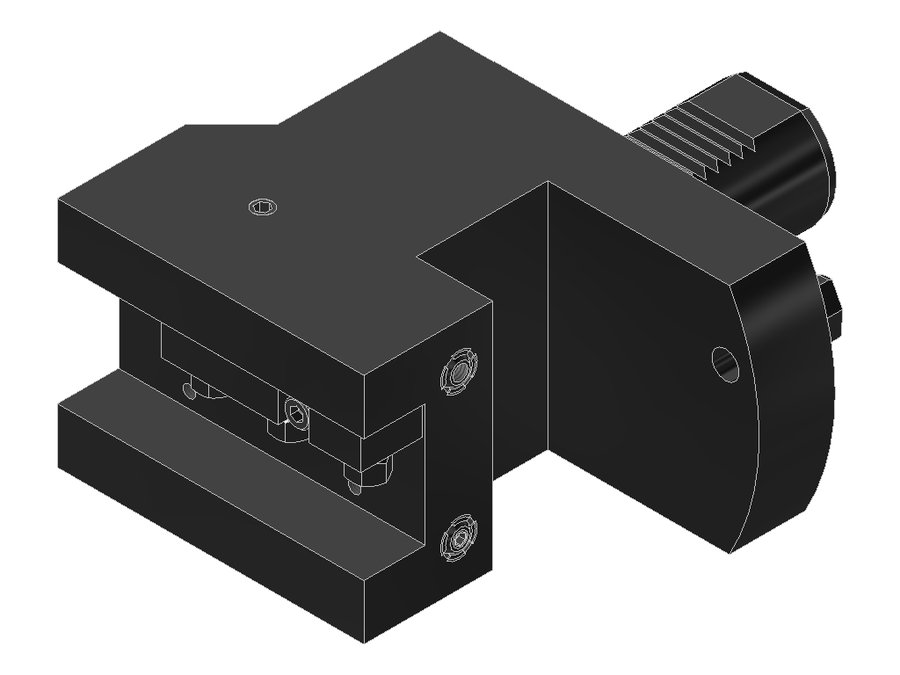

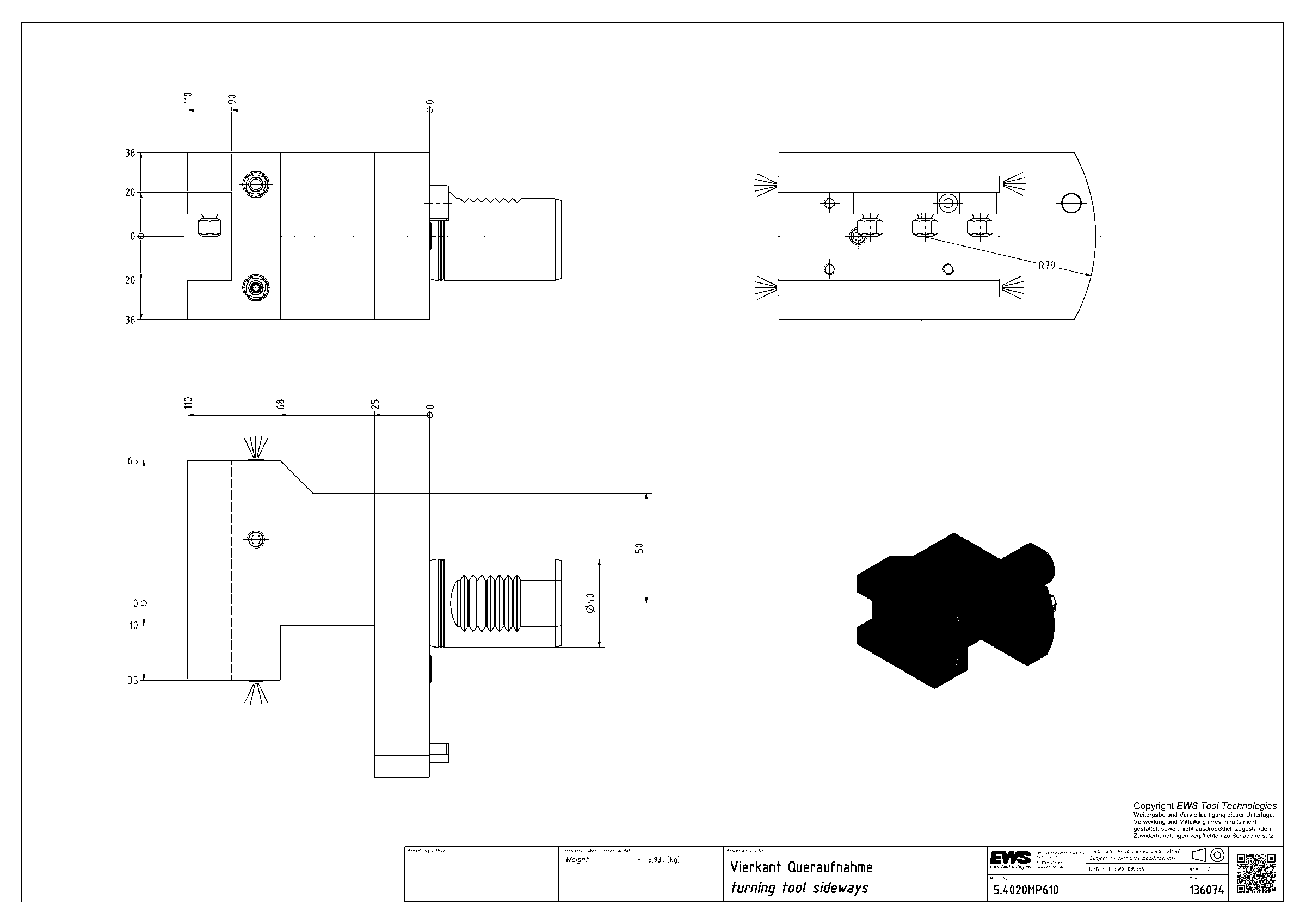

Державка токарная боковая EWS 5.4020MP610, хвостовик Ø40, сечение 20×20 мм
| Система фиксации в гнезде | штифт |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV04000415 |
| Код интерфейса инструмента | VKT20200115 |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | хвостовик 20x20 |
| Функциональная длина | 90 мм |
| Вылет LPR | 110 мм |
| Масса | 5,931 кг |
| Высота | 76 мм |
| Общая длина | 170 мм |
| Ширина | 100 мм |
| Заказной номер EWS | 136074 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 35 мм |
Другие типоразмеры серии
Державки токарные боковые EWS для VDI — 54 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 5.3025G300 | 30 | VDI30 | хвостовик 25x25 | 60 | 86 | 141 | |
| 5.3025G300RL | 30 | VDI30 | хвостовик 25x25 | 60 | 86 | 141 | |
| 5.3025G300RLIKW | 30 | VDI30 | хвостовик 25x25 | 60 | 86 | 141 | |
| 5.3025G300RLV | 30 | VDI30 | хвостовик 25x25 | 60 | 86 | 141 | |
| 5.3025G300RLW | 30 | VDI30 | хвостовик 25x25 | 60 | 86 | 141 | |
| 5.4019.05SQT10IK | 40 | VDI40 shaft rotated 30° | хвостовик 3/4"x3/4" | 90 | 110 | 170 | |
| 5.4020MP610 | 40 | VDI40 | хвостовик 20x20 | 90 | 110 | 170 | Текущая |
| 5.4020SQT10 | 40 | VDI40 shaft rotated 30° | хвостовик 20x20 | 90 | 110 | 170 | |
| 5.4020SQT10IK | 40 | VDI40 shaft rotated 30° | хвостовик 20x20 | 90 | 110 | 170 | |
| 5.4025.4MP620IK | 40 | VDI40 | хвостовик 1"x1" | 117,6 | 143 | 203 | |
| 5.4025.4SQT15 | 40 | VDI40 shaft rotated 30° | хвостовик 1"x1" | 118 | 143 | 203 | |
| 5.4025.4SQT15IK | 40 | VDI40 shaft rotated 30° | хвостовик 1"x1" | 118 | 143 | 203 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 5.4020MP610.
