EWS · Державки токарные боковые EWS для VDI · арт. 5.3025G300RLV

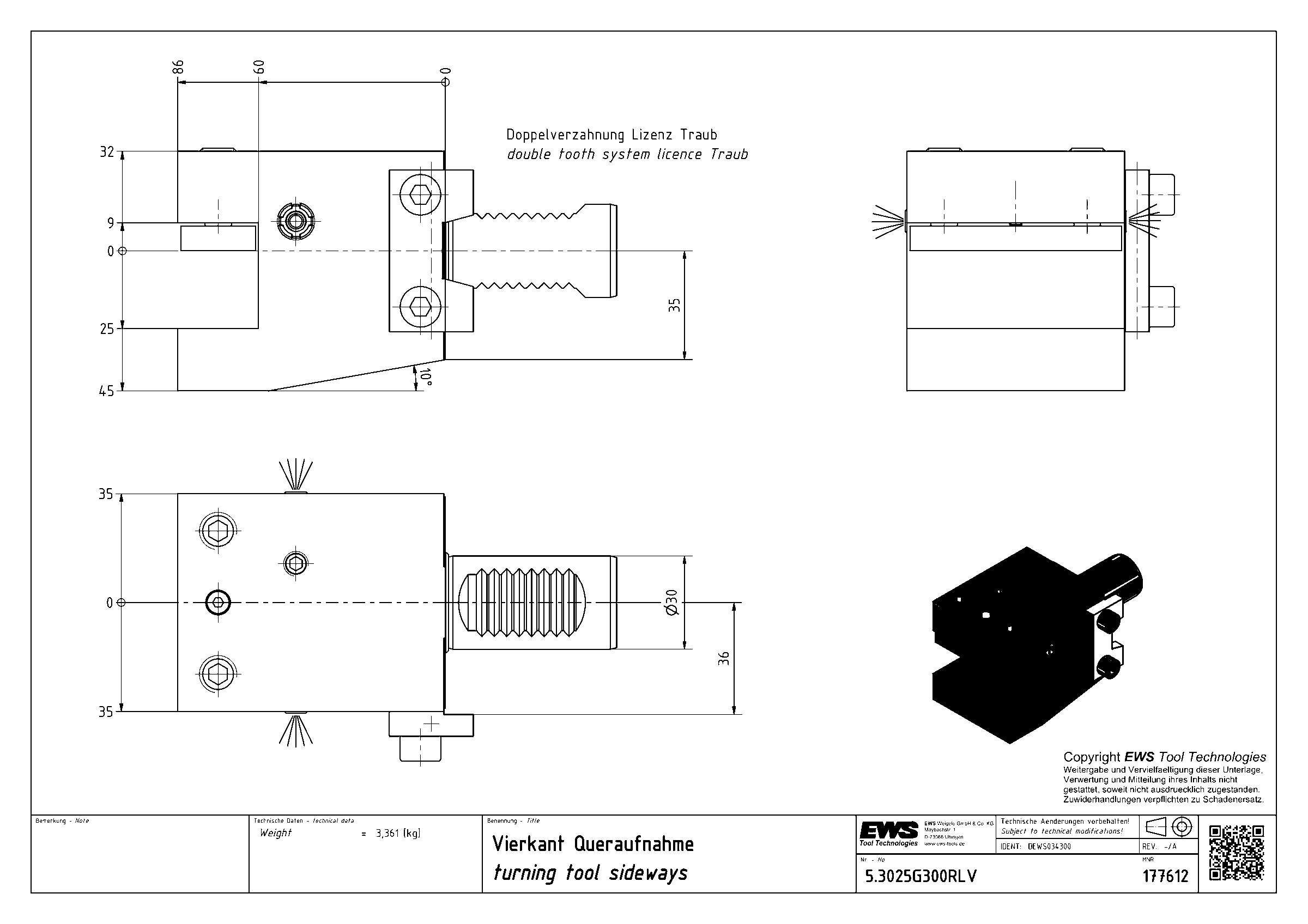

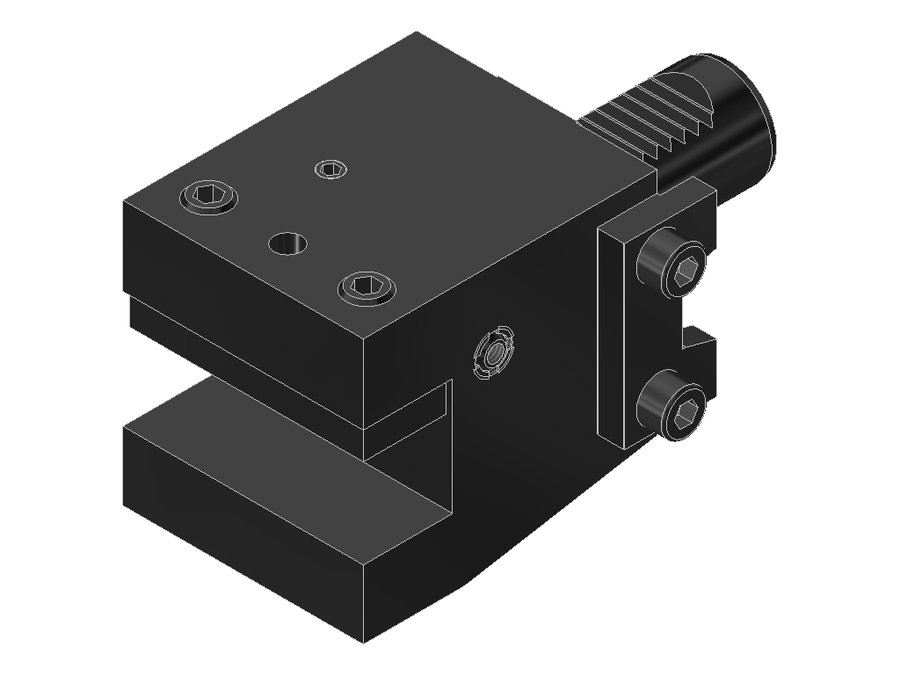

Державка токарная боковая EWS 5.3025G300RLV, хвостовик Ø30, сечение 25×25 мм
| Система фиксации в гнезде | V-плита |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | VKT25250115 |
| Диаметр хвостовика | 30 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | хвостовик 25x25 |
| Функциональная длина | 60 мм |
| Вылет LPR | 86 мм |
| Масса | 3,361 кг |
| Высота | 77 мм |
| Общая длина | 141 мм |
| Ширина | 70 мм |
| Заказной номер EWS | 177612 |
| Радиальная высота | 45 мм |
| Радиальная ширина | 35 мм |
Другие типоразмеры серии
Державки токарные боковые EWS для VDI — 54 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 5.2520G200RLW | 25 | VDI25 | хвостовик 20x20 | 40 | 61 | 108,95 | |
| 5.3020/16 | 30 | VDI30 | хвостовик 20x20 | 22 | 40 | 95 | |
| 5.3020IK | 30 | VDI30 | хвостовик 20x20 | 22 | 40 | 95 | |
| 5.3025G300 | 30 | VDI30 | хвостовик 25x25 | 60 | 86 | 141 | |
| 5.3025G300RL | 30 | VDI30 | хвостовик 25x25 | 60 | 86 | 141 | |
| 5.3025G300RLIKW | 30 | VDI30 | хвостовик 25x25 | 60 | 86 | 141 | |
| 5.3025G300RLV | 30 | VDI30 | хвостовик 25x25 | 60 | 86 | 141 | Текущая |
| 5.3025G300RLW | 30 | VDI30 | хвостовик 25x25 | 60 | 86 | 141 | |
| 5.4019.05SQT10IK | 40 | VDI40 shaft rotated 30° | хвостовик 3/4"x3/4" | 90 | 110 | 170 | |
| 5.4020MP610 | 40 | VDI40 | хвостовик 20x20 | 90 | 110 | 170 | |
| 5.4020SQT10 | 40 | VDI40 shaft rotated 30° | хвостовик 20x20 | 90 | 110 | 170 | |
| 5.4020SQT10IK | 40 | VDI40 shaft rotated 30° | хвостовик 20x20 | 90 | 110 | 170 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 5.3025G300RLV.
Принадлежности и оснастка для настройки инструмента2
- MW-VDI30-TNX/TNCПриспособление монтажное EWS MW-VDI30-TNX/TNC
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
