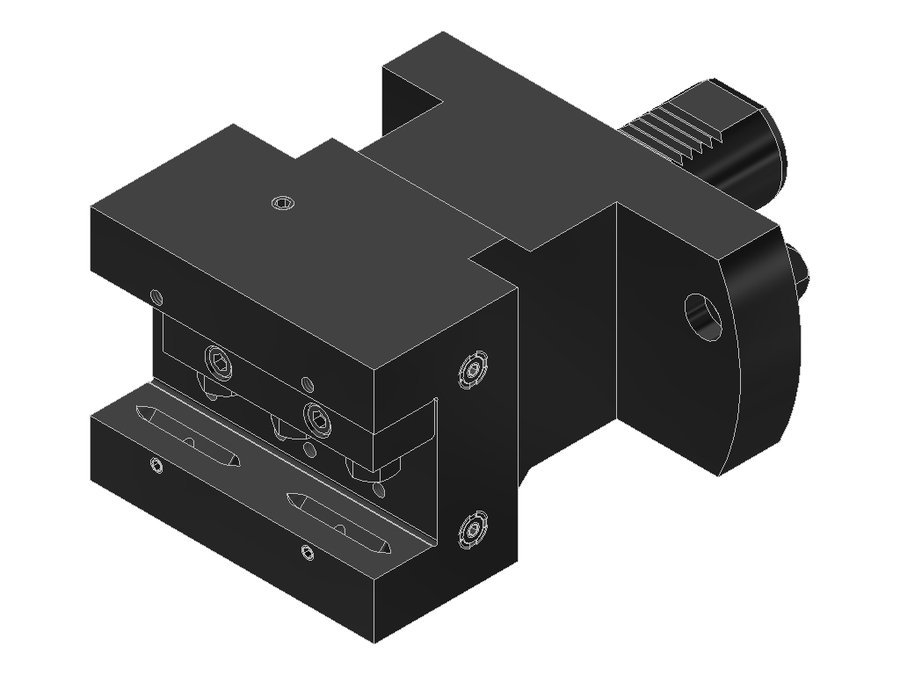

Державка токарная боковая EWS 5.4025.4MP620IK, хвостовик Ø40, сечение 25,4×25,4 мм
EWS · Державки токарные боковые EWS, присоединение к станку VDI · арт. 5.4025.4MP620IK

Державка токарная боковая EWS 5.4025.4MP620IK, хвостовик Ø40, сечение 25,4×25,4 мм

Система фиксации в гнездештифт
Угол выхода90°
Код интерфейса станкаZYV04000415
Код интерфейса инструментаVKT16160135
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40
Присоединение инструментахвостовик 1"x1"
Функциональная длина117,6 мм
Вылет LPR143 мм
Масса9,406 кг
Высота96 мм
Общая длина203 мм
Ширина115 мм
Заказной номер EWS238840
Радиальная высота48 мм
Радиальная ширина55 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 5.4025.4MP620IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер поперечный правый, форма B1

Токарная державка по DIN 69880/ISO 10889, правого исполнения, для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать для главного шпинделя и противошпинделя
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

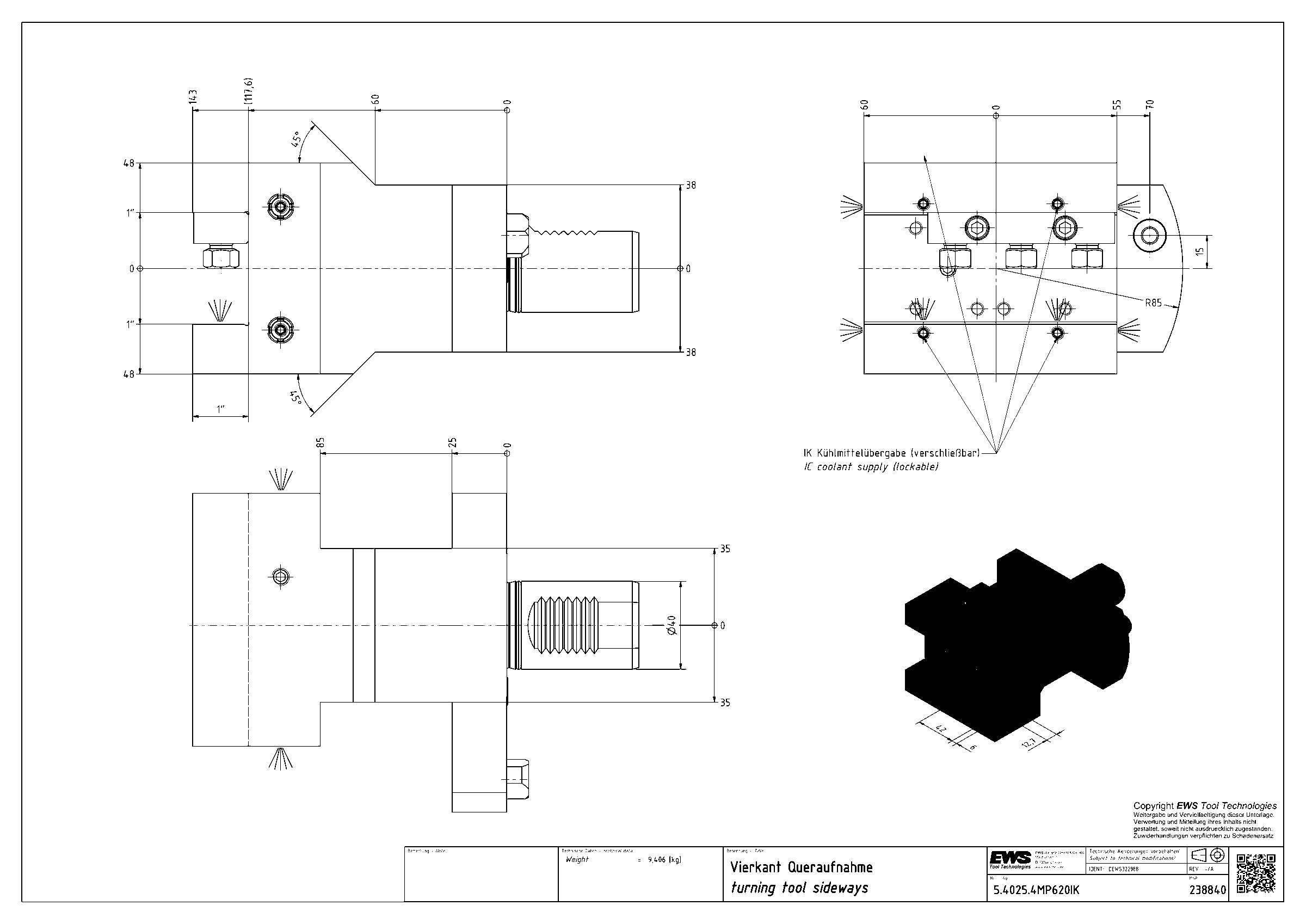

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные боковые EWS, присоединение к станку VDI — 54 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
5.3025G300RLV30VDI30хвостовик 25x256086141
5.3025G300RLW30VDI30хвостовик 25x256086141
5.4019.05SQT10IK40VDI40, хвостовик повёрнут на 30°хвостовик 3/4"x3/4"90110170
5.4020MP61040VDI40хвостовик 20x2090110170
5.4020SQT1040VDI40, хвостовик повёрнут на 30°хвостовик 20x2090110170
5.4020SQT10IK40VDI40, хвостовик повёрнут на 30°хвостовик 20x2090110170
5.4025.4MP620IK40VDI40хвостовик 1"x1"117,6143203Текущая
5.4025.4SQT1540VDI40, хвостовик повёрнут на 30°хвостовик 1"x1"118143203
5.4025.4SQT15IK40VDI40, хвостовик повёрнут на 30°хвостовик 1"x1"118143203
5.4025/2040VDI40хвостовик 25x252244107
5.4025G300RL40VDI40хвостовик 25x256082145
5.4025G400RLIKWL1=10740VDI40хвостовик 25x2576107170

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 5.4025.4MP620IK.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40-MP610Приспособление монтажное EWS MW-VDI40-MP610, MW-VDI40 for MP610
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
