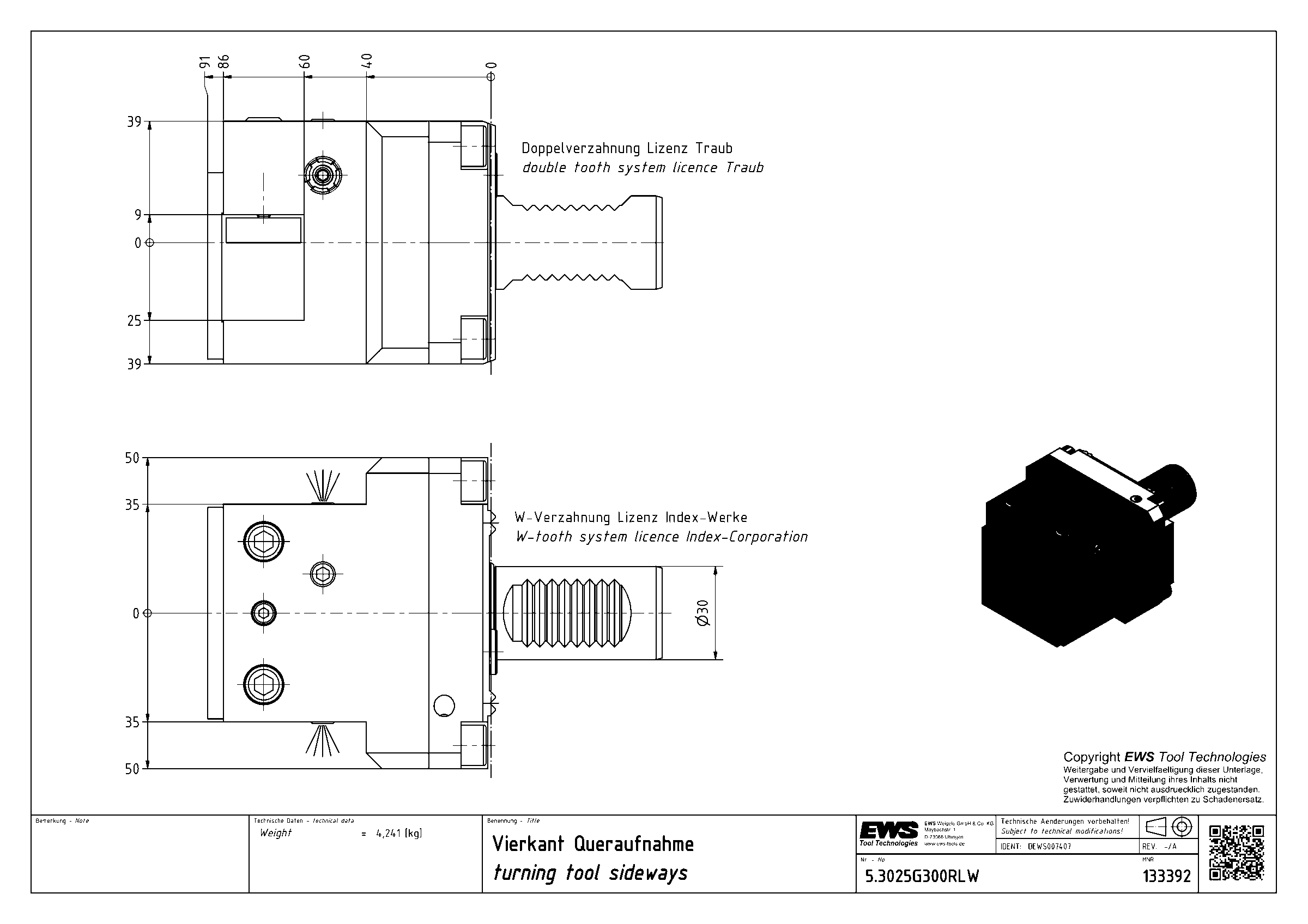

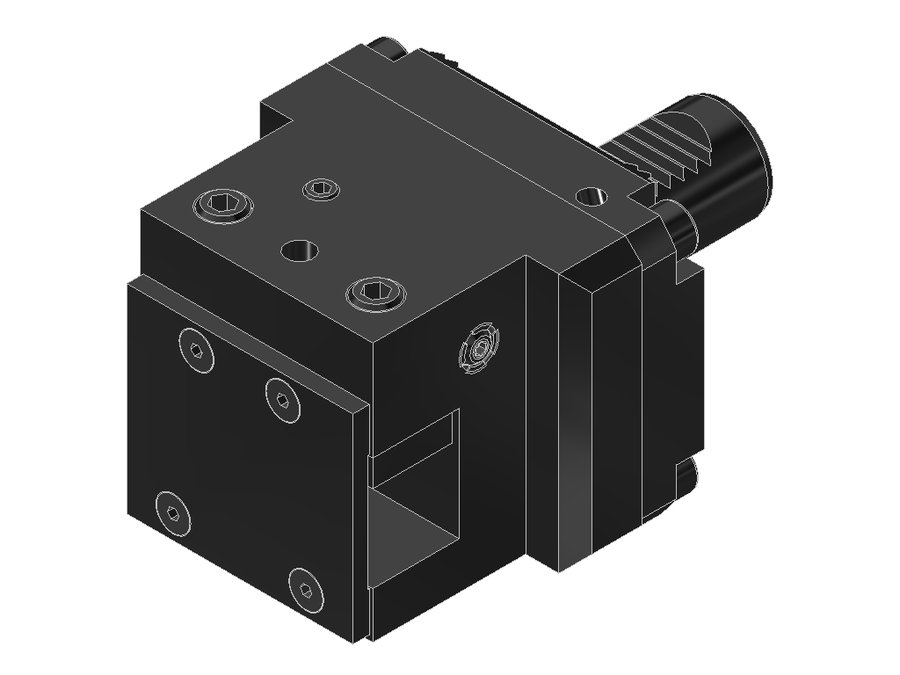

Державка токарная боковая EWS 5.3025G300RLW, хвостовик Ø30, сечение 25×25 мм
EWS · Державки токарные боковые EWS, присоединение к станку VDI · арт. 5.3025G300RLW

Державка токарная боковая EWS 5.3025G300RLW, хвостовик Ø30, сечение 25×25 мм

Система фиксации в гнездеW-зубчатое соединение
Угол выхода90°
Код интерфейса станкаZYW03000115
Код интерфейса инструментаVKT25250115
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментахвостовик 25x25
Функциональная длина60 мм
Вылет LPR86 мм
Масса4,241 кг
Высота78 мм
Общая длина141 мм
Ширина100 мм
Заказной номер EWS133392
Радиальная высота39 мм
Радиальная ширина50 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 5.3025G300RLW в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер поперечный правый, форма B1

Токарная державка по DIN 69880/ISO 10889, правого исполнения, для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Технические особенности

  • Державку можно использовать для главного шпинделя и противошпинделя
  • Можно зажать один токарный инструмент
  • Прижимную планку нельзя переоборудовать

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные боковые EWS, присоединение к станку VDI — 54 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
5.3020/1630VDI30хвостовик 20x20224095
5.3020IK30VDI30хвостовик 20x20224095
5.3025G30030VDI30хвостовик 25x256086141
5.3025G300RL30VDI30хвостовик 25x256086141
5.3025G300RLIKW30VDI30хвостовик 25x256086141
5.3025G300RLV30VDI30хвостовик 25x256086141
5.3025G300RLW30VDI30хвостовик 25x256086141Текущая
5.4019.05SQT10IK40VDI40, хвостовик повёрнут на 30°хвостовик 3/4"x3/4"90110170
5.4020MP61040VDI40хвостовик 20x2090110170
5.4020SQT1040VDI40, хвостовик повёрнут на 30°хвостовик 20x2090110170
5.4020SQT10IK40VDI40, хвостовик повёрнут на 30°хвостовик 20x2090110170
5.4025.4MP620IK40VDI40хвостовик 1"x1"117,6143203

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 5.3025G300RLW.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
