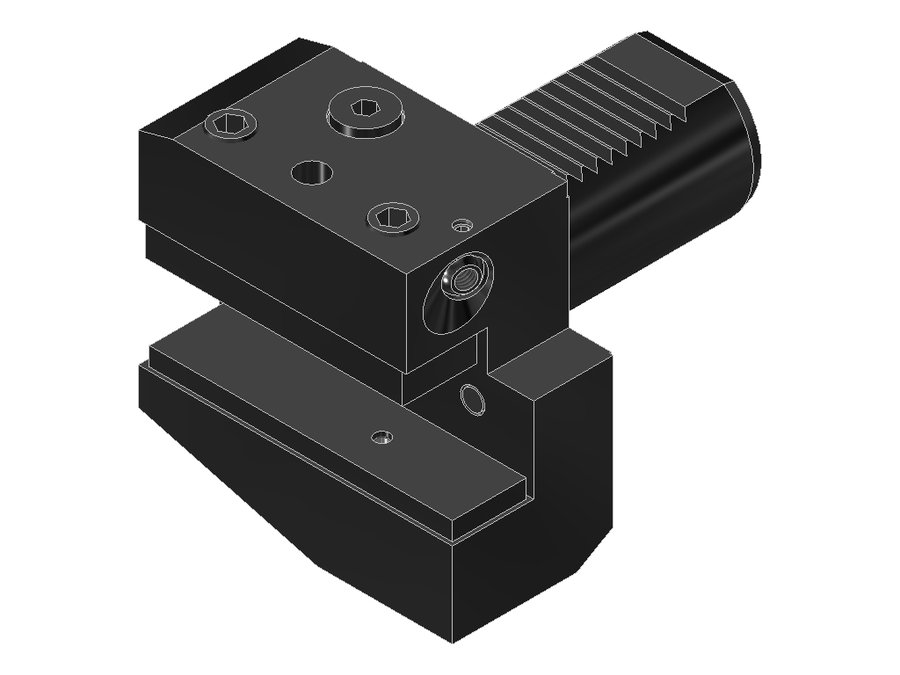

Державка токарная боковая EWS 5.4025/20, хвостовик Ø40, сечение 25×20 мм
EWS · Державки токарные боковые EWS, присоединение к станку VDI · арт. 5.4025/20

Державка токарная боковая EWS 5.4025/20, хвостовик Ø40, сечение 25×20 мм

Угол выхода90°
Код интерфейса станкаZYV04000115
Код интерфейса инструментаVKT25250115
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментахвостовик 25x25
Функциональная длина22 мм
Вылет LPR44 мм
Масса2,286 кг
Высота80,5 мм
Общая длина107 мм
Ширина85 мм
Заказной номер EWS135112
Радиальная высота48 мм
Радиальная ширина42,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 5.4025/20 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер поперечный правый, форма B1

Токарная державка по DIN 69880/ISO 10889, правого исполнения, для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные боковые EWS, присоединение к станку VDI — 54 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
5.4020MP61040VDI40хвостовик 20x2090110170
5.4020SQT1040VDI40, хвостовик повёрнут на 30°хвостовик 20x2090110170
5.4020SQT10IK40VDI40, хвостовик повёрнут на 30°хвостовик 20x2090110170
5.4025.4MP620IK40VDI40хвостовик 1"x1"117,6143203
5.4025.4SQT1540VDI40, хвостовик повёрнут на 30°хвостовик 1"x1"118143203
5.4025.4SQT15IK40VDI40, хвостовик повёрнут на 30°хвостовик 1"x1"118143203
5.4025/2040VDI40хвостовик 25x252244107Текущая
5.4025G300RL40VDI40хвостовик 25x256082145
5.4025G400RLIKWL1=10740VDI40хвостовик 25x2576107170
5.4025G400RLWL1=10740VDI40хвостовик 25x2576102165
5.4025IK40VDI40хвостовик 25x252244107
5.4025MP62040VDI40хвостовик 25x25118143203

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 5.4025/20.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100
