EWS · Державки токарные боковые EWS для VDI · арт. 5.4025G400RLIKWL1=107

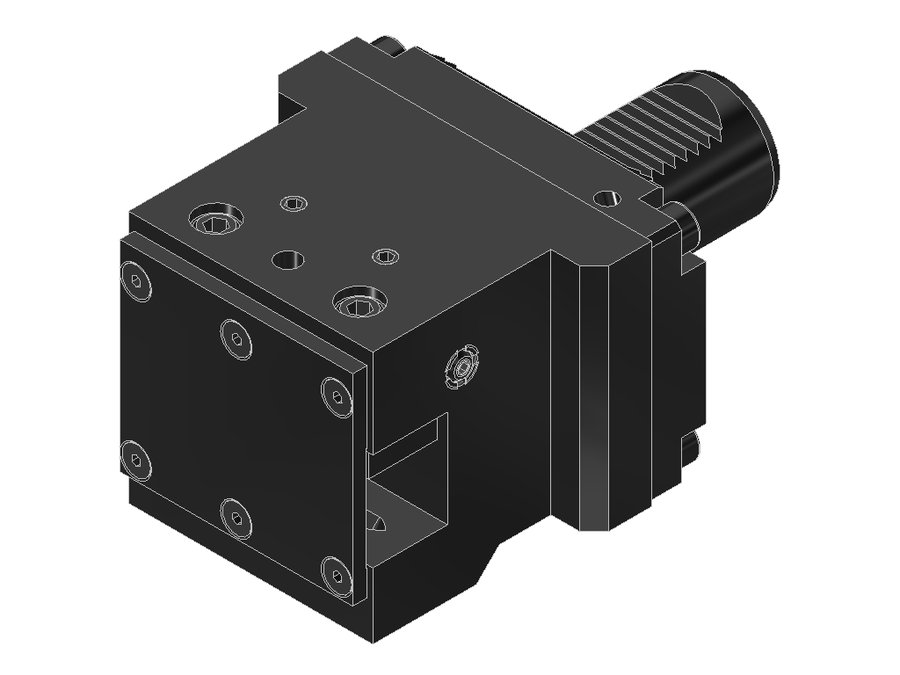

Державка токарная боковая EWS 5.4025G400RLIKWL1=107, хвостовик Ø40, сечение 25×25 мм
| Система фиксации в гнезде | W-зубчатое соединение |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYW04000115 |
| Код интерфейса инструмента | VKT25250115 |
| Диаметр хвостовика | 40 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | хвостовик 25x25 |
| Функциональная длина | 76 мм |
| Вылет LPR | 107 мм |
| Масса | 6,032 кг |
| Высота | 80 мм |
| Общая длина | 170 мм |
| Ширина | 115 мм |
| Заказной номер EWS | 213931 |
| Радиальная высота | 40 мм |
| Радиальная ширина | 57,5 мм |
Другие типоразмеры серии
Державки токарные боковые EWS для VDI — 54 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 5.4020SQT10IK | 40 | VDI40 shaft rotated 30° | хвостовик 20x20 | 90 | 110 | 170 | |
| 5.4025.4MP620IK | 40 | VDI40 | хвостовик 1"x1" | 117,6 | 143 | 203 | |
| 5.4025.4SQT15 | 40 | VDI40 shaft rotated 30° | хвостовик 1"x1" | 118 | 143 | 203 | |
| 5.4025.4SQT15IK | 40 | VDI40 shaft rotated 30° | хвостовик 1"x1" | 118 | 143 | 203 | |
| 5.4025/20 | 40 | VDI40 | хвостовик 25x25 | 22 | 44 | 107 | |
| 5.4025G300RL | 40 | VDI40 | хвостовик 25x25 | 60 | 82 | 145 | |
| 5.4025G400RLIKWL1=107 | 40 | VDI40 | хвостовик 25x25 | 76 | 107 | 170 | Текущая |
| 5.4025G400RLWL1=107 | 40 | VDI40 | хвостовик 25x25 | 76 | 102 | 165 | |
| 5.4025IK | 40 | VDI40 | хвостовик 25x25 | 22 | 44 | 107 | |
| 5.4025MP620 | 40 | VDI40 | хвостовик 25x25 | 118 | 143 | 203 | |
| 5.4025MP620IK | 40 | VDI40 | хвостовик 25x25 | 118 | 143 | 203 | |
| 5.4025NZ2000 | 40 | VDI40 | хвостовик 25x25 | 60 | 85 | 138 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 5.4025G400RLIKWL1=107.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
