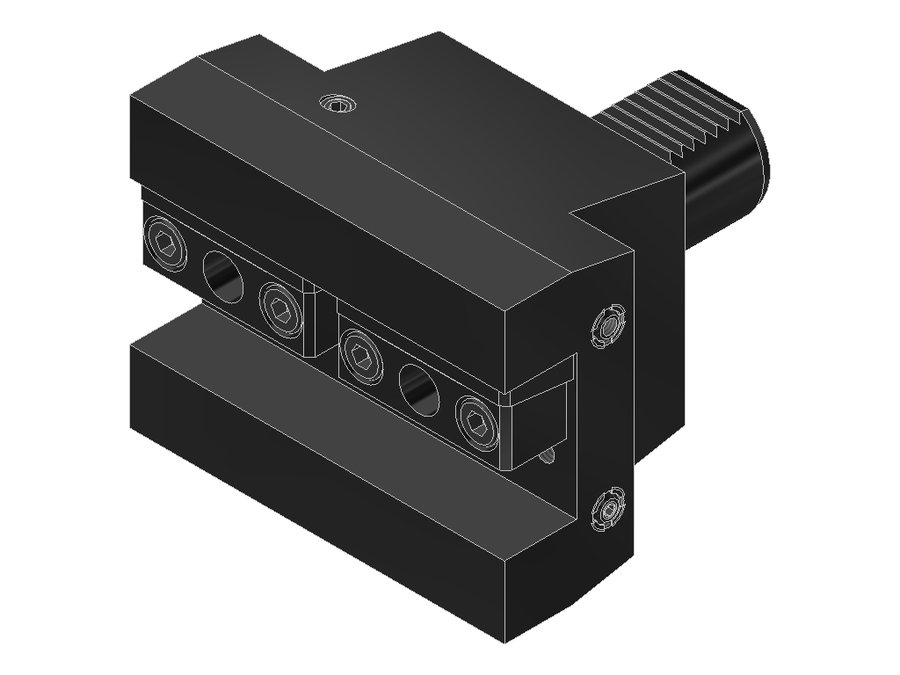

Державка токарная боковая EWS 5.4025NZ2000, хвостовик Ø40, сечение 25×25 мм
EWS · Державки токарные боковые EWS, присоединение к станку VDI · арт. 5.4025NZ2000

Державка токарная боковая EWS 5.4025NZ2000, хвостовик Ø40, сечение 25×25 мм

Угол выхода90°
Код интерфейса станкаZYV04000615
Код интерфейса инструментаVKT25250115
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40
Присоединение инструментахвостовик 25x25
Функциональная длина60 мм
Вылет LPR85 мм
Масса6,278 кг
Высота100 мм
Общая длина138 мм
Ширина130 мм
Заказной номер EWS197338
Радиальная высота50 мм
Радиальная ширина65 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 5.4025NZ2000 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер поперечный правый, форма B1

Токарная державка по DIN 69880/ISO 10889, правого исполнения, для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Державку можно использовать для главного шпинделя и противошпинделя
  • Одновременно можно зажать два инструмента
  • Прижимные планки можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные боковые EWS, присоединение к станку VDI — 54 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
5.4025G300RL40VDI40хвостовик 25x256082145
5.4025G400RLIKWL1=10740VDI40хвостовик 25x2576107170
5.4025G400RLWL1=10740VDI40хвостовик 25x2576102165
5.4025IK40VDI40хвостовик 25x252244107
5.4025MP62040VDI40хвостовик 25x25118143203
5.4025MP620IK40VDI40хвостовик 25x25118143203
5.4025NZ200040VDI40хвостовик 25x256085138Текущая
5.4025SQT1540VDI40, хвостовик повёрнут на 30°хвостовик 25x25118143203
5.4025SQT15IK40VDI40, хвостовик повёрнут на 30°хвостовик 25x25118143203
5.5025.4MP630IK50VDI50, хвостовик повёрнут на 30°хвостовик 1"x1"142,6168243,1
5.5025MP63050VDI50, хвостовик повёрнут на 30°хвостовик 25x25143168243,1
5.5025MP630IK50VDI50, хвостовик повёрнут на 30°хвостовик 25x25143168243,1

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 5.4025NZ2000.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
