EWS · Державки токарные боковые EWS для VDI · арт. 5.4025SQT15

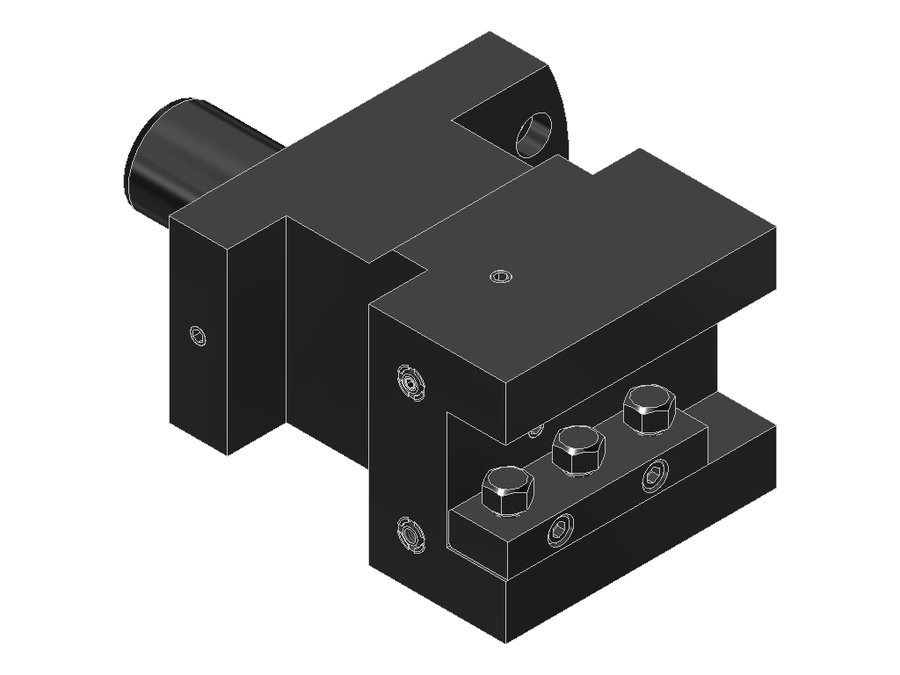

Державка токарная боковая EWS 5.4025SQT15, хвостовик Ø40, сечение 25×25 мм
| Система фиксации в гнезде | штифт |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV04000315 |
| Код интерфейса инструмента | VKT25250115 |
| Диаметр хвостовика | 40 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI40 shaft rotated 30° |
| Присоединение инструмента | хвостовик 25x25 |
| Функциональная длина | 118 мм |
| Вылет LPR | 143 мм |
| Масса | 9,428 кг |
| Высота | 96 мм |
| Общая длина | 203 мм |
| Ширина | 115 мм |
| Заказной номер EWS | 122410 |
| Радиальная высота | 48 мм |
| Радиальная ширина | 55 мм |
Другие типоразмеры серии
Державки токарные боковые EWS для VDI — 54 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 5.4025G400RLIKWL1=107 | 40 | VDI40 | хвостовик 25x25 | 76 | 107 | 170 | |
| 5.4025G400RLWL1=107 | 40 | VDI40 | хвостовик 25x25 | 76 | 102 | 165 | |
| 5.4025IK | 40 | VDI40 | хвостовик 25x25 | 22 | 44 | 107 | |
| 5.4025MP620 | 40 | VDI40 | хвостовик 25x25 | 118 | 143 | 203 | |
| 5.4025MP620IK | 40 | VDI40 | хвостовик 25x25 | 118 | 143 | 203 | |
| 5.4025NZ2000 | 40 | VDI40 | хвостовик 25x25 | 60 | 85 | 138 | |
| 5.4025SQT15 | 40 | VDI40 shaft rotated 30° | хвостовик 25x25 | 118 | 143 | 203 | Текущая |
| 5.4025SQT15IK | 40 | VDI40 shaft rotated 30° | хвостовик 25x25 | 118 | 143 | 203 | |
| 5.5025.4MP630IK | 50 | VDI50 shaft rotated 30° | хвостовик 1"x1" | 142,6 | 168 | 243,1 | |
| 5.5025MP630 | 50 | VDI50 shaft rotated 30° | хвостовик 25x25 | 143 | 168 | 243,1 | |
| 5.5025MP630IK | 50 | VDI50 shaft rotated 30° | хвостовик 25x25 | 143 | 168 | 243,1 | |
| 5.5025SQT28 | 50 | VDI50 shaft rotated 30° | хвостовик 25x25 | 138 | 163 | 238,1 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 5.4025SQT15.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
