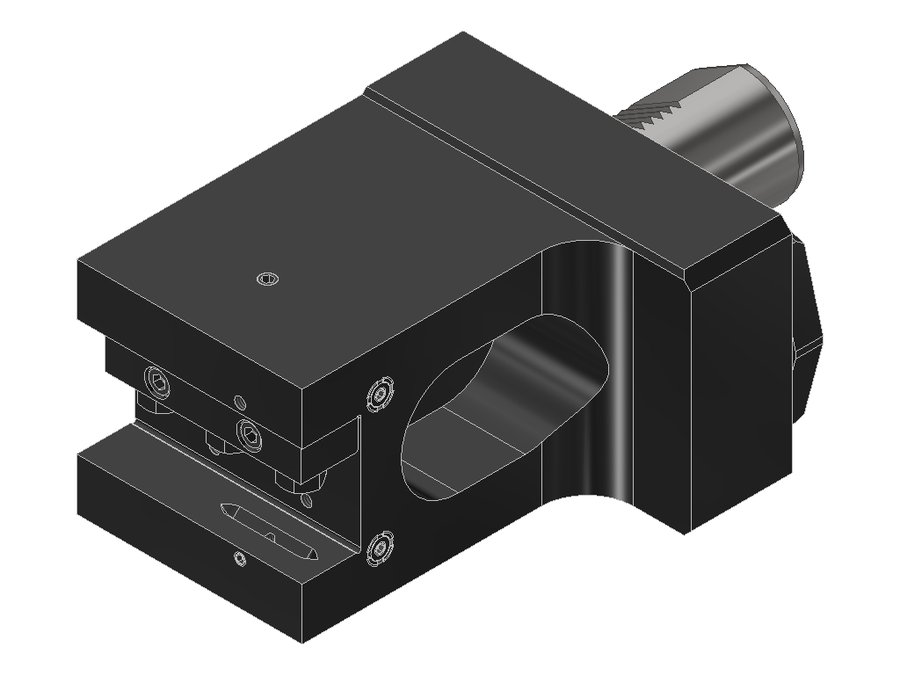

Державка токарная боковая EWS 5.5025.4MP630IK, хвостовик Ø50, сечение 25,4×25,4 мм
EWS · Державки токарные боковые EWS, присоединение к станку VDI · арт. 5.5025.4MP630IK

Державка токарная боковая EWS 5.5025.4MP630IK, хвостовик Ø50, сечение 25,4×25,4 мм

Система фиксации в гнездештифт
Угол выхода90°
Код интерфейса станкаZYV05000315
Код интерфейса инструментаVKT16160135
Диаметр хвостовика50 мм
Исполнениеправое
Присоединение к станкуVDI50, хвостовик повёрнут на 30°
Присоединение инструментахвостовик 1"x1"
Функциональная длина142,6 мм
Вылет LPR168 мм
Масса12,547 кг
Высота96 мм
Общая длина243,1 мм
Ширина143 мм
Заказной номер EWS218922
Радиальная высота48 мм
Радиальная ширина49 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 5.5025.4MP630IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер поперечный правый, форма B1

Токарная державка по DIN 69880/ISO 10889, правого исполнения, для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

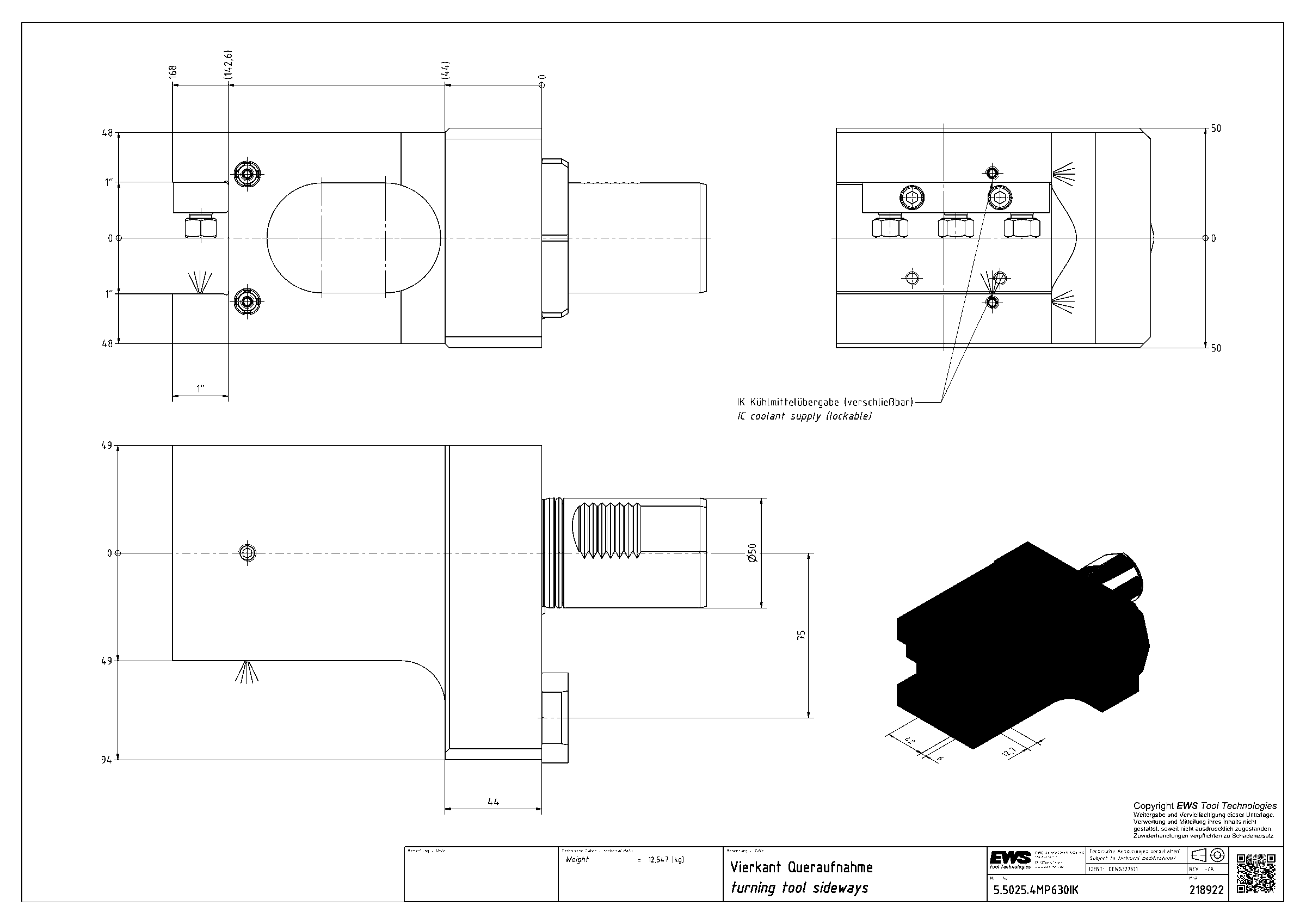

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные боковые EWS, присоединение к станку VDI — 54 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
5.4025IK40VDI40хвостовик 25x252244107
5.4025MP62040VDI40хвостовик 25x25118143203
5.4025MP620IK40VDI40хвостовик 25x25118143203
5.4025NZ200040VDI40хвостовик 25x256085138
5.4025SQT1540VDI40, хвостовик повёрнут на 30°хвостовик 25x25118143203
5.4025SQT15IK40VDI40, хвостовик повёрнут на 30°хвостовик 25x25118143203
5.5025.4MP630IK50VDI50, хвостовик повёрнут на 30°хвостовик 1"x1"142,6168243,1Текущая
5.5025MP63050VDI50, хвостовик повёрнут на 30°хвостовик 25x25143168243,1
5.5025MP630IK50VDI50, хвостовик повёрнут на 30°хвостовик 25x25143168243,1
5.5025SQT2850VDI50, хвостовик повёрнут на 30°хвостовик 25x25138163238,1
5.5031.75SQT28IK50VDI50, хвостовик повёрнут на 30°хвостовик 1 1/4"x1 1/4"130160235,1
5.5032/2550VDI50хвостовик 32x323055133

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 5.5025.4MP630IK.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
