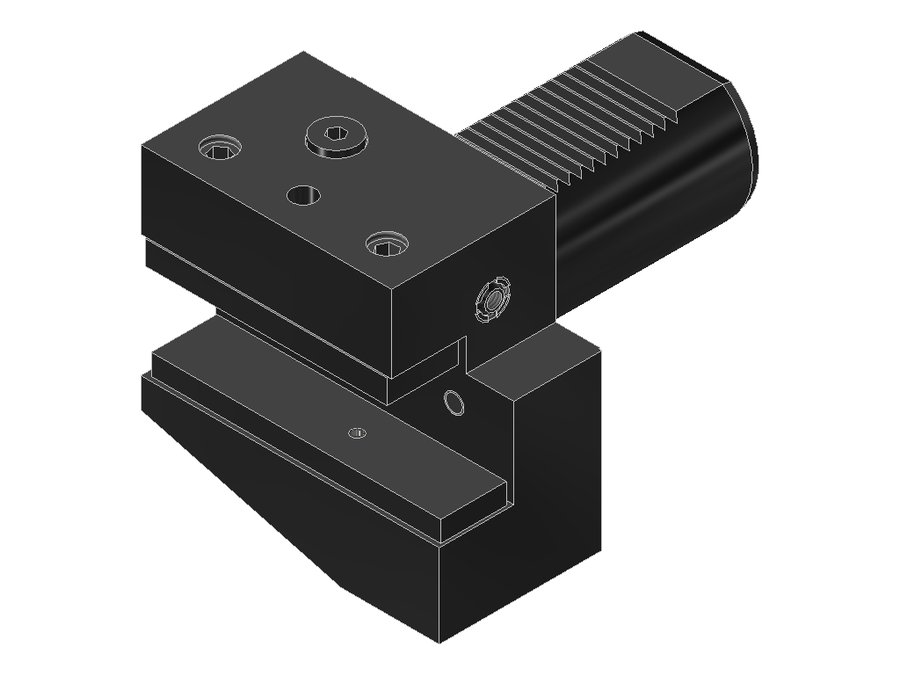

Державка токарная боковая EWS 5.5032/25, хвостовик Ø50, сечение 32×25 мм
EWS · Державки токарные боковые EWS, присоединение к станку VDI · арт. 5.5032/25

Державка токарная боковая EWS 5.5032/25, хвостовик Ø50, сечение 32×25 мм

Угол выхода90°
Код интерфейса станкаZYV05000115
Код интерфейса инструментаVKT32320115
Диаметр хвостовика50 мм
Исполнениеправое
Присоединение к станкуVDI50
Присоединение инструментахвостовик 32x32
Функциональная длина30 мм
Вылет LPR55 мм
Масса4,089 кг
Высота95 мм
Общая длина133 мм
Ширина100 мм
Заказной номер EWS135318
Радиальная высота60 мм
Радиальная ширина50 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 5.5032/25 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер поперечный правый, форма B1

Токарная державка по DIN 69880/ISO 10889, правого исполнения, для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные боковые EWS, присоединение к станку VDI — 54 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
5.4025SQT15IK40VDI40, хвостовик повёрнут на 30°хвостовик 25x25118143203
5.5025.4MP630IK50VDI50, хвостовик повёрнут на 30°хвостовик 1"x1"142,6168243,1
5.5025MP63050VDI50, хвостовик повёрнут на 30°хвостовик 25x25143168243,1
5.5025MP630IK50VDI50, хвостовик повёрнут на 30°хвостовик 25x25143168243,1
5.5025SQT2850VDI50, хвостовик повёрнут на 30°хвостовик 25x25138163238,1
5.5031.75SQT28IK50VDI50, хвостовик повёрнут на 30°хвостовик 1 1/4"x1 1/4"130160235,1
5.5032/2550VDI50хвостовик 32x323055133Текущая
5.5032IK50VDI50хвостовик 32x323055133
5.5032SQT2850VDI50, хвостовик повёрнут на 30°хвостовик 32x32130160235,1
5.5032SQT28IK50VDI50, хвостовик повёрнут на 30°хвостовик 32x32130160235,1
5.6032/2560VDI60хвостовик 32x323060154
6.2516/1225VDI25хвостовик 16x16163078

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 5.5032/25.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
