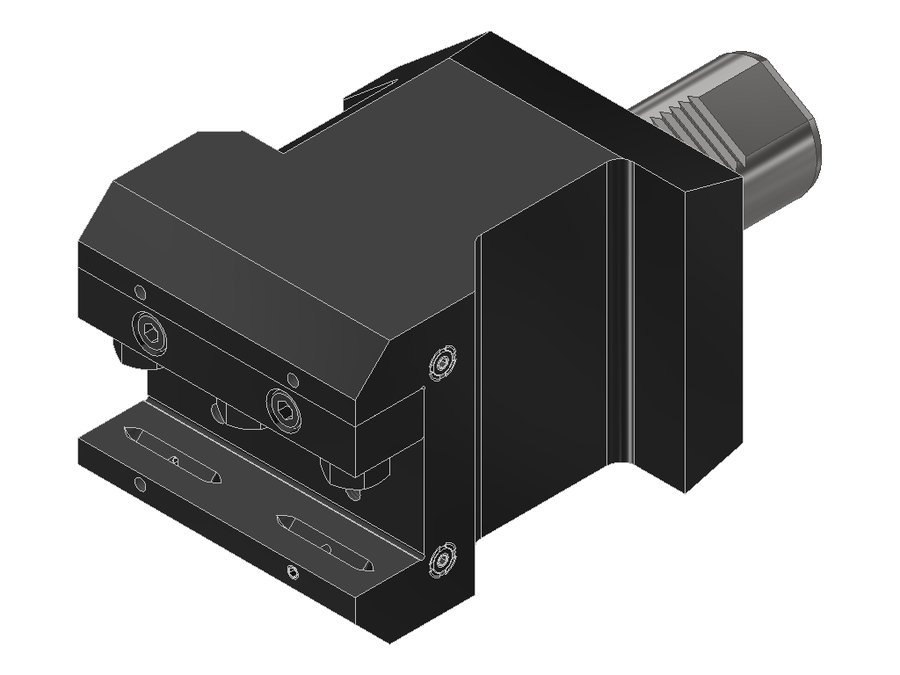

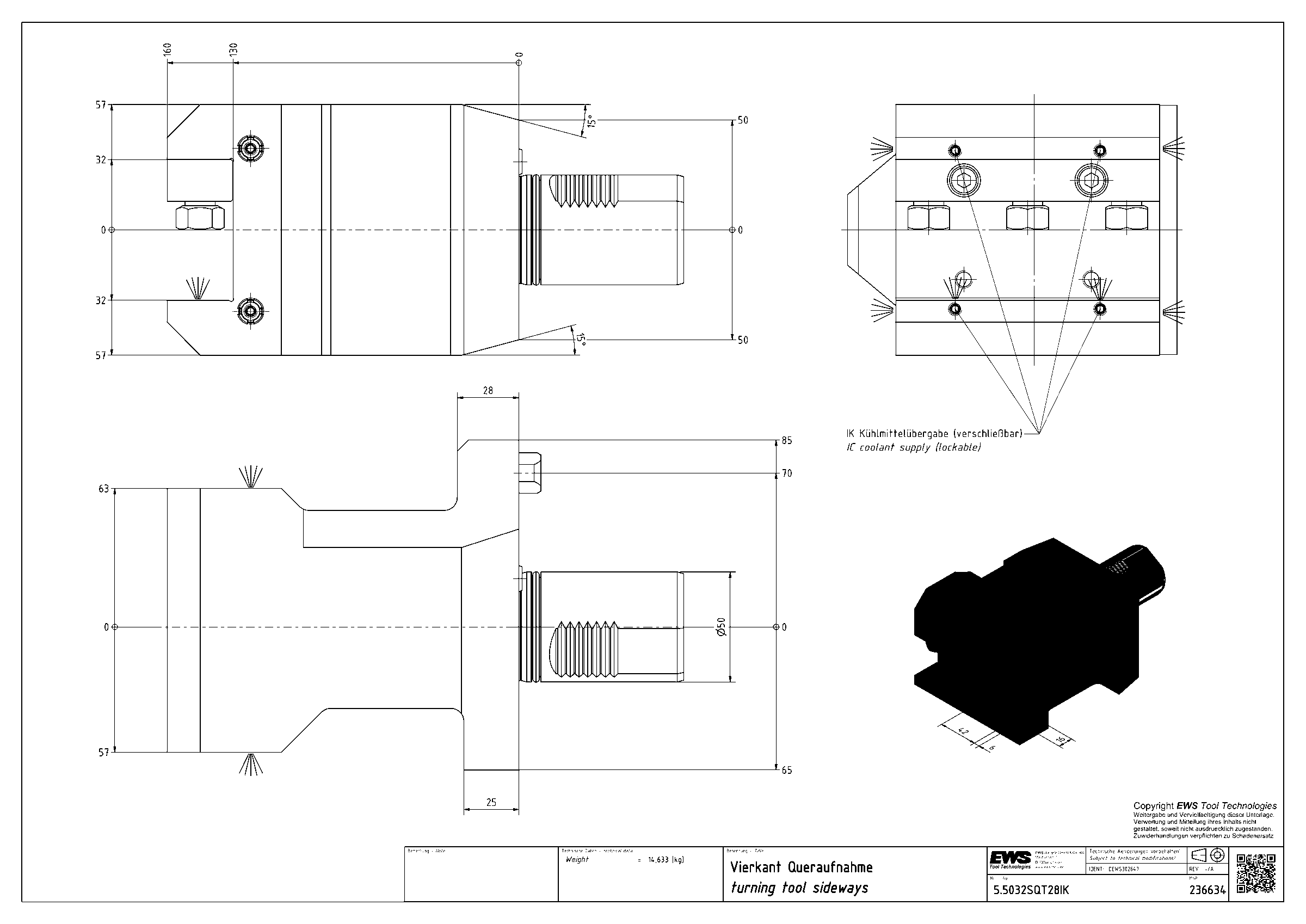

Державка токарная боковая EWS 5.5032SQT28IK, хвостовик Ø50, сечение 32×32 мм
EWS · Державки токарные боковые EWS, присоединение к станку VDI · арт. 5.5032SQT28IK

Державка токарная боковая EWS 5.5032SQT28IK, хвостовик Ø50, сечение 32×32 мм

Система фиксации в гнездештифт
Угол выхода90°
Код интерфейса станкаZYV05000315
Код интерфейса инструментаVKT32320115
Диаметр хвостовика50 мм
Исполнениенейтральное
Присоединение к станкуVDI50, хвостовик повёрнут на 30°
Присоединение инструментахвостовик 32x32
Функциональная длина130 мм
Вылет LPR160 мм
Масса14,633 кг
Высота114 мм
Общая длина235,1 мм
Ширина120 мм
Заказной номер EWS236634
Радиальная высота57 мм
Радиальная ширина57 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 5.5032SQT28IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер поперечный правый, форма B1

Токарная державка по DIN 69880/ISO 10889, правого исполнения, для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать для главного шпинделя и противошпинделя
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные боковые EWS, присоединение к станку VDI — 54 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
5.5025MP630IK50VDI50, хвостовик повёрнут на 30°хвостовик 25x25143168243,1
5.5025SQT2850VDI50, хвостовик повёрнут на 30°хвостовик 25x25138163238,1
5.5031.75SQT28IK50VDI50, хвостовик повёрнут на 30°хвостовик 1 1/4"x1 1/4"130160235,1
5.5032/2550VDI50хвостовик 32x323055133
5.5032IK50VDI50хвостовик 32x323055133
5.5032SQT2850VDI50, хвостовик повёрнут на 30°хвостовик 32x32130160235,1
5.5032SQT28IK50VDI50, хвостовик повёрнут на 30°хвостовик 32x32130160235,1Текущая
