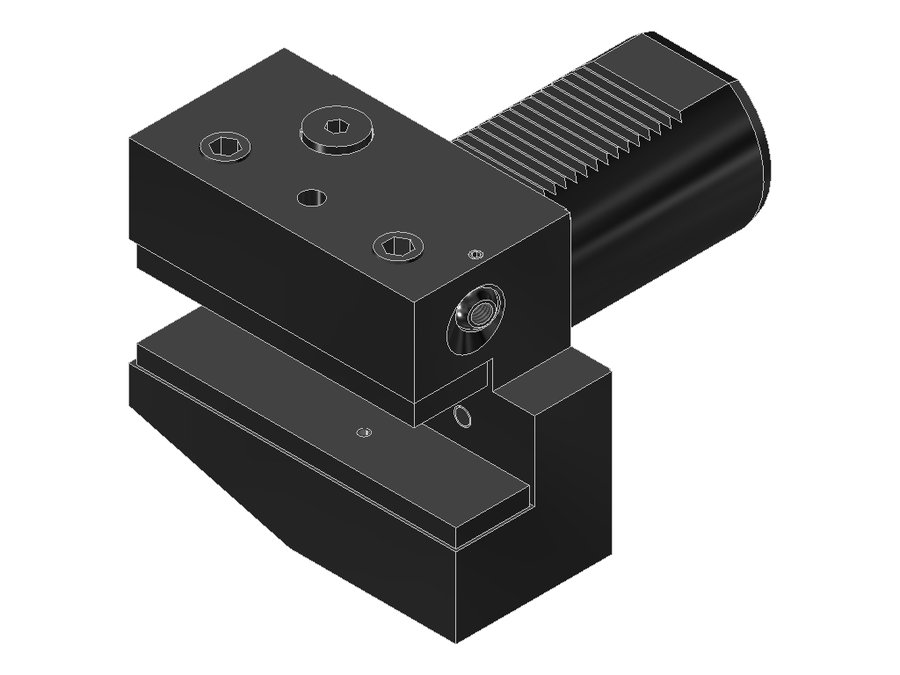

Державка токарная боковая EWS 5.6032/25, хвостовик Ø60, сечение 32×25 мм
EWS · Державки токарные боковые EWS, присоединение к станку VDI · арт. 5.6032/25

Державка токарная боковая EWS 5.6032/25, хвостовик Ø60, сечение 32×25 мм

Угол выхода90°
Код интерфейса станкаZYV06000115
Код интерфейса инструментаVKT32320115
Диаметр хвостовика60 мм
Исполнениеправое
Присоединение к станкуVDI60
Присоединение инструментахвостовик 32x32
Функциональная длина30 мм
Вылет LPR60 мм
Масса6,648 кг
Высота105 мм
Общая длина154 мм
Ширина125 мм
Заказной номер EWS135319
Радиальная высота62,5 мм
Радиальная ширина62,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 5.6032/25 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер поперечный правый, форма B1

Токарная державка по DIN 69880/ISO 10889, правого исполнения, для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные боковые EWS, присоединение к станку VDI — 54 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
5.5025SQT2850VDI50, хвостовик повёрнут на 30°хвостовик 25x25138163238,1
5.5031.75SQT28IK50VDI50, хвостовик повёрнут на 30°хвостовик 1 1/4"x1 1/4"130160235,1
5.5032/2550VDI50хвостовик 32x323055133
5.5032IK50VDI50хвостовик 32x323055133
5.5032SQT2850VDI50, хвостовик повёрнут на 30°хвостовик 32x32130160235,1
5.5032SQT28IK50VDI50, хвостовик повёрнут на 30°хвостовик 32x32130160235,1
5.6032/2560VDI60хвостовик 32x323060154Текущая
6.2516/1225VDI25хвостовик 16x16163078
6.3020/1630VDI30хвостовик 20x20224095
6.3020E46530VDI30хвостовик 20x2092110165
6.3020IK30VDI30хвостовик 20x20224095
6.4025/2040VDI40хвостовик 25x252244107

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
