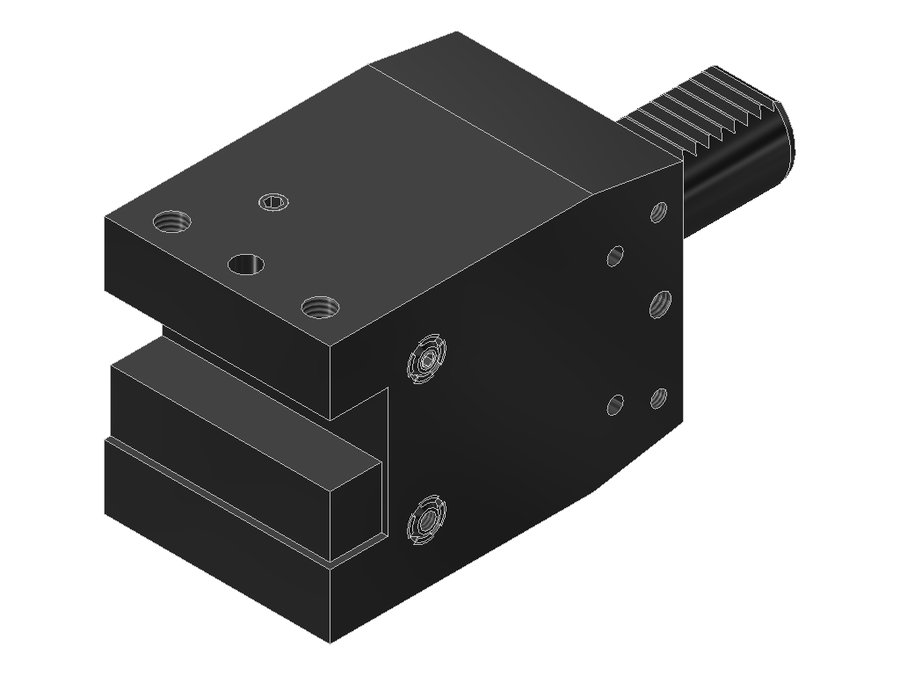

Державка токарная боковая EWS 6.3020E465, хвостовик Ø30, сечение 20×20 мм
EWS · Державки токарные боковые EWS, присоединение к станку VDI · арт. 6.3020E465

Державка токарная боковая EWS 6.3020E465, хвостовик Ø30, сечение 20×20 мм

Угол выхода90°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаVKT20200115
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментахвостовик 20x20
Функциональная длина92 мм
Вылет LPR110 мм
Масса4,676 кг
Высота80 мм
Общая длина165 мм
Ширина70 мм
Заказной номер EWS110584
Радиальная высота40 мм
Радиальная ширина35 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 6.3020E465 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка поперечная правая, перевёрнутая, форма B3

Токарная державка по DIN 69880/ISO 10889, правого исполнения, перевёрнутая, для правых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Державку можно использовать для главного шпинделя и противошпинделя
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные боковые EWS, присоединение к станку VDI — 54 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
5.5032IK50VDI50хвостовик 32x323055133
5.5032SQT2850VDI50, хвостовик повёрнут на 30°хвостовик 32x32130160235,1
5.5032SQT28IK50VDI50, хвостовик повёрнут на 30°хвостовик 32x32130160235,1
5.6032/2560VDI60хвостовик 32x323060154
6.2516/1225VDI25хвостовик 16x16163078
6.3020/1630VDI30хвостовик 20x20224095
6.3020E46530VDI30хвостовик 20x2092110165Текущая
6.3020IK30VDI30хвостовик 20x20224095
6.4025/2040VDI40хвостовик 25x252244107
6.4025IK40VDI40хвостовик 25x252244107
6.4025RLIK40VDI40хвостовик 25x252244107
6.5025.450VDI50хвостовик 1"x1"3055133

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 6.3020E465.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30-TNX/TNCПриспособление монтажное EWS MW-VDI30-TNX/TNC
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Подходит к позициям

У этих позиций 6.3020E465 указан производителем как подходящий.

Инструмент статический1

  • WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
