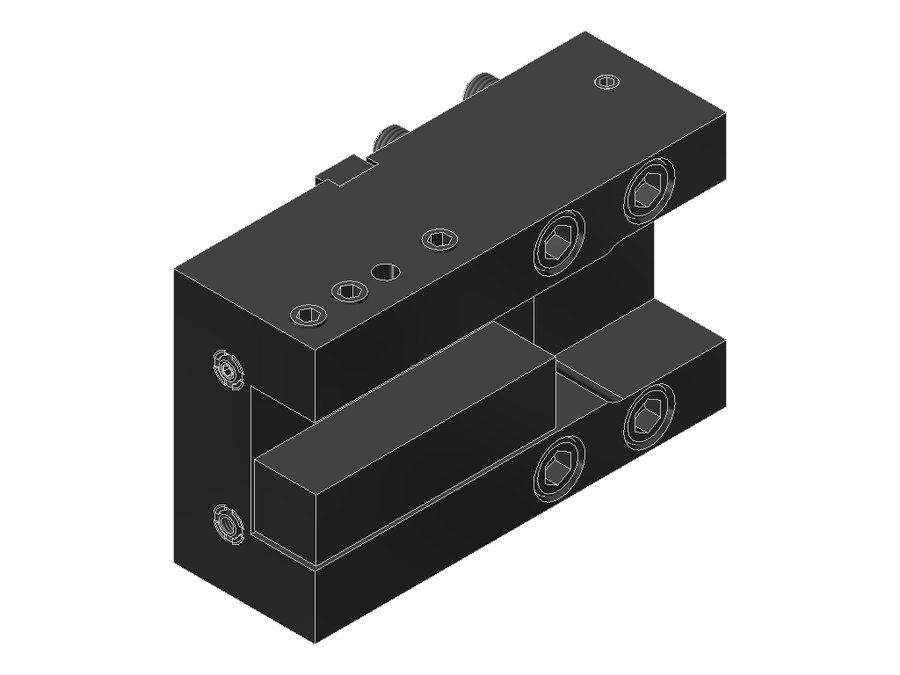

Державка токарная боковая EWS 5.BMT25LSL200, BMT, сечение 25×25 мм
EWS · Державки токарные боковые EWS, присоединение к станку BMT · арт. 5.BMT25LSL200

Державка токарная боковая EWS 5.BMT25LSL200, BMT, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB076E3215
Код интерфейса инструментаVKT25250115
Исполнениеправое
Присоединение к станкуBMT32E
Присоединение инструментахвостовик 25x25
Функциональная длина30 мм
Вылет LPR55 мм
Масса5,29 кг
Высота99 мм
Общая длина60 мм
Ширина160 мм
Заказной номер EWS122258
Радиальная высота49,5 мм
Радиальная ширина85 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 5.BMT25LSL200 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер поперечный правый, форма B1

Токарная державка по DIN 69880/ISO 10889, правого исполнения, для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные боковые EWS, присоединение к станку BMT — 21 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
5.BMT20WT250хвостовик 20x20BMT55C45658075
5.BMT25.4BMT55IKB1=100хвостовик 1"x1"BMT5569,6958499,6
5.BMT25.4BMT65IKB1=100хвостовик 1"x1"BMT6569,6959699,9
5.BMT25.4LSL200хвостовик 1"x1"BMT32E30559960
5.BMT25.4SL200хвостовик 1"x1"BMT32E30559960,5
5.BMT25BMT55IKB1=100хвостовик 25x25BMT5570958499,6
5.BMT25BMT65IKB1=100хвостовик 25x25BMT6570959699,9
5.BMT25LSL200хвостовик 25x25BMT32E30559960Текущая
5.BMT25SL200хвостовик 25x25BMT32E30559960,5
5.BMT25SL200IKхвостовик 25x25BMT32E30559960,5
5.BMT25WT250хвостовик 25x25BMT55C59,584,59094,5
5.BMT32BMT85IKX70хвостовик 32x32BMT85407013074,9

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 5.BMT25LSL200.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-SL25Приспособление монтажное EWS MW-BMT-SL25
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
