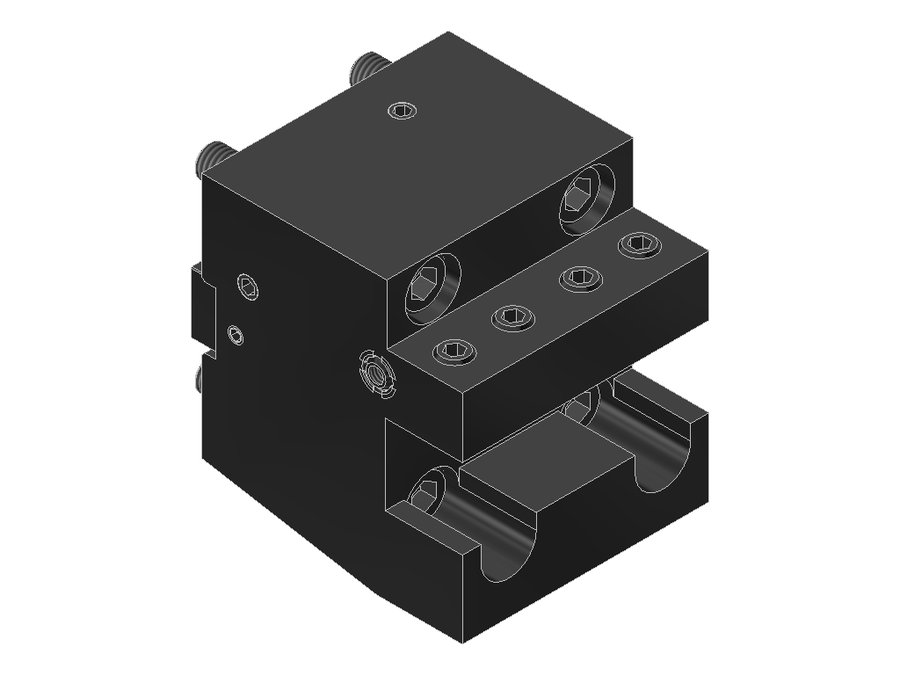

Державка токарная боковая EWS 5.BMT25WT250, BMT, сечение 25×25 мм
EWS · Державки токарные боковые EWS для BMT · арт. 5.BMT25WT250

Державка токарная боковая EWS 5.BMT25WT250, BMT, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB060C5515
Код интерфейса инструментаVKT25250115
Исполнениенейтральное
Присоединение к станкуBMT55C
Присоединение инструментахвостовик 25x25
Функциональная длина59,5 мм
Вылет LPR84,5 мм
Масса3,711 кг
Высота90 мм
Общая длина94,5 мм
Ширина80 мм
Заказной номер EWS199742
Радиальная высота50 мм
Радиальная ширина40 мм

Другие типоразмеры серии

Державки токарные боковые EWS для BMT — 21 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
5.BMT20WT250хвостовик 20x20BMT55C45658075
5.BMT25.4BMT55IKB1=100хвостовик 1"x1"BMT5569,6958499,6
5.BMT25.4BMT65IKB1=100хвостовик 1"x1"BMT6569,6959699,9
5.BMT25.4LSL200хвостовик 1"x1"BMT32E30559960
5.BMT25.4SL200хвостовик 1"x1"BMT32E30559960,5
5.BMT25BMT55IKB1=100хвостовик 25x25BMT5570958499,6
5.BMT25BMT65IKB1=100хвостовик 25x25BMT6570959699,9
5.BMT25LSL200хвостовик 25x25BMT32E30559960
5.BMT25SL200хвостовик 25x25BMT32E30559960,5
5.BMT25SL200IKхвостовик 25x25BMT32E30559960,5
5.BMT25WT250хвостовик 25x25BMT55C59,584,59094,5Текущая
5.BMT32BMT85IKX70хвостовик 32x32BMT85407013074,9
Показать ещё · всего в серии 21

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 5.BMT25WT250.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
