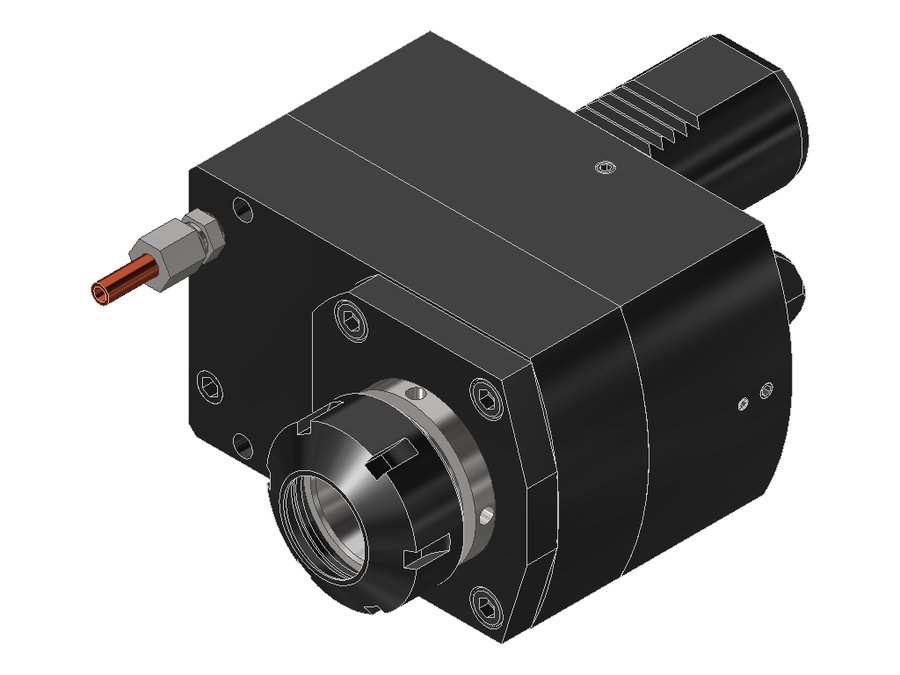

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.4032MP620RIK, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI · арт. 50.4032MP620RIK

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.4032MP620RIK, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездештифт
Код интерфейса станкаZYV04000415
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментацанга ER32
Функциональная длина122 мм
Вылет LPR122 мм
Масса6,241 кг
Высота78 мм
Общая длина200 мм
Ширина123 мм
Заказной номер EWS108704
Радиальная высота39 мм
Радиальная ширина39 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина50 мм

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.4032KRSQT15RIK40VDI40 shaft rotated 30°цанга ER32127,8127,8205,8
50.4032MP610R40VDI40цанга ER32109109170
50.4032MP610RIK40VDI40цанга ER32122122183
50.4032MP610RIKIM40VDI40цанга ER32104,1104,1165,1
50.4032MP620R40VDI40цанга ER32109109187
50.4032MP620RI140VDI40цанга ER32122122200
50.4032MP620RIK40VDI40цанга ER32122122200Текущая
50.4032MP620RIKI140VDI40цанга ER32122122200
50.4032MT20R40VDI40цанга ER32122122194
50.4032SQT10R40VDI40 shaft rotated 30°цанга ER329797158
50.4032SQT10RIK40VDI40 shaft rotated 30°цанга ER32122122183
50.4032SQT10RIKIM40VDI40 shaft rotated 30°цанга ER32104,1104,1165,1
Показать ещё · всего в серии 157

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.4032MP620RIK.

Ключи и отвёртки2

  • 232Ключ для зажимной гайки EWS 232
  • DIN1810 B - 45X50Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 45X50

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40-MP610Приспособление монтажное EWS MW-VDI40-MP610, MW-VDI40 for MP610
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Гайки цанговые1

  • 132Гайка EWS 132, 1320, UM/RD

Документы по позиции

Для этой позиции документы пока не привязаны.
