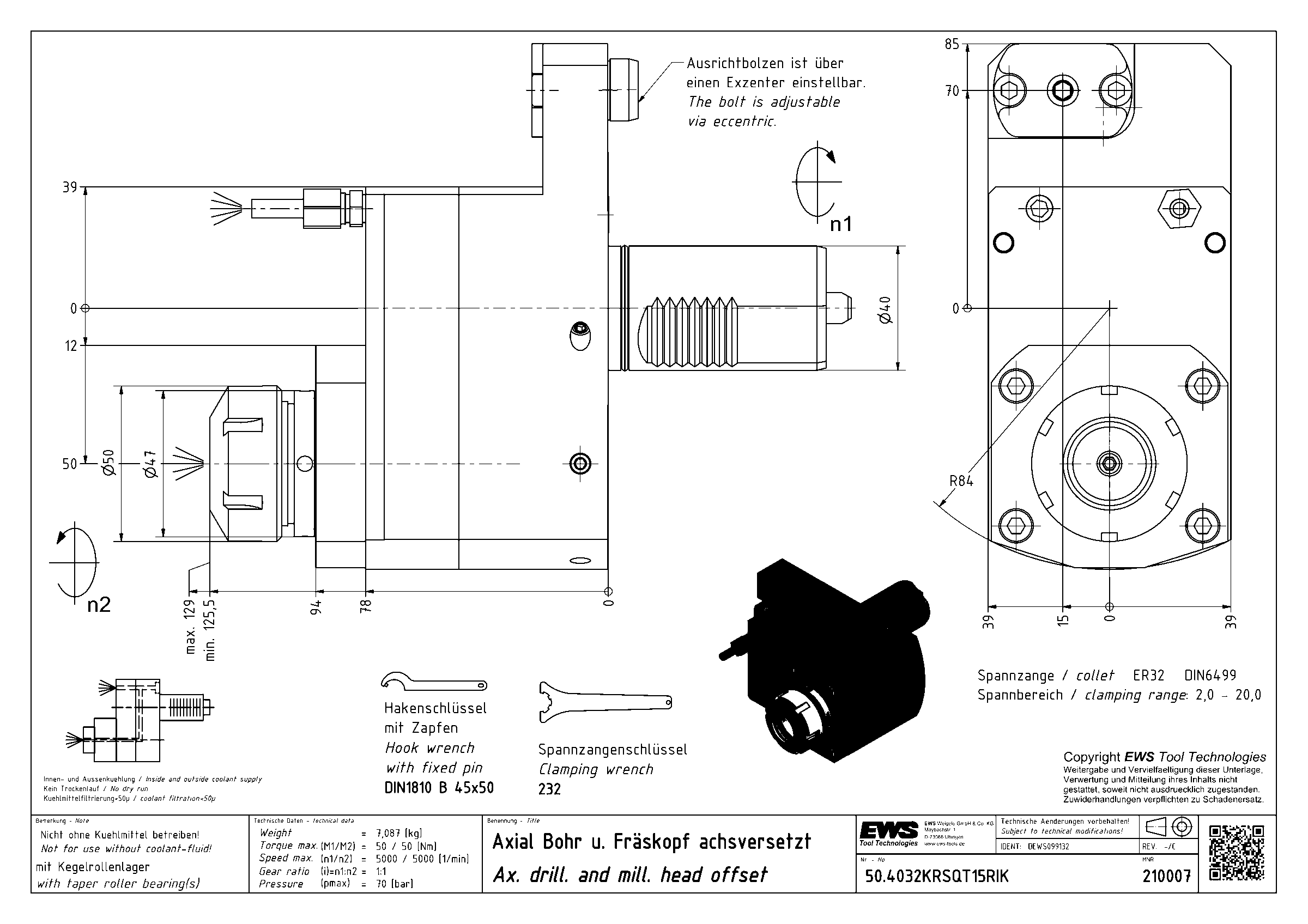

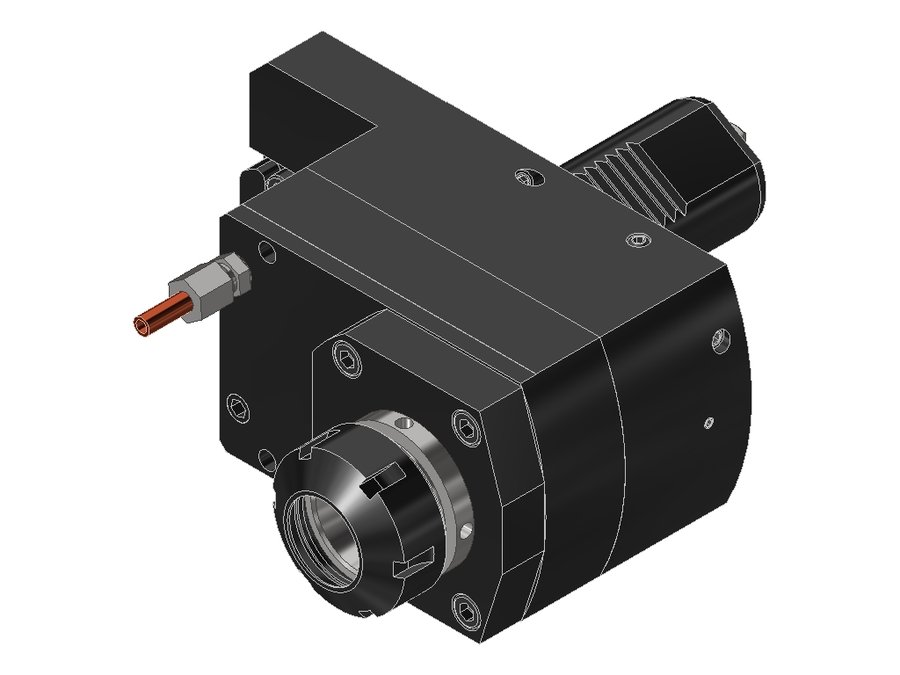

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.4032KRSQT15RIK, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 50.4032KRSQT15RIK

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.4032KRSQT15RIK, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездеэксцентриковый штифт (регулируемый)
Код интерфейса станкаZYV04000315
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40, хвостовик повёрнут на 30°
Присоединение инструментацанга ER32
Функциональная длина127,8 мм
Вылет LPR127,8 мм
Масса7,087 кг
Высота78 мм
Общая длина205,8 мм
Ширина123 мм
Заказной номер EWS210007
Радиальная высота39 мм
Радиальная ширина39 мм
Передаточное отношение1:1
Макс. частота вращения5000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина50 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 50.4032KRSQT15RIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная со смещением

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 70 бар.

  • Максимальное давление СОЖ 70 бар
  • Работа всухую не допускается
  • Возможно переключение между наружным и внутренним подводом СОЖ
  • СОЖ должна постоянно находиться в контакте с инструментом

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.4032G250RLIKDI1WIM40VDI40цанга ER3279,579,5158,5
50.4032HAASSL40LI140VDI40цанга ER32122122239,55
50.4032KR5482LI2IM40VDI40цанга ER3299,599,5162,5
50.4032KRCTXRLIKI2IM40VDI40цанга ER3299,599,5174,5
50.4032KRCTXRLIKI2TF40VDI40цанга ER32140,5140,5215,5
50.4032KRHAASSL40HLI2IM40VDI40цанга ER3299,599,5229,75
50.4032KRSQT15RIK40VDI40, хвостовик повёрнут на 30°цанга ER32127,8127,8205,8Текущая
50.4032MP610R40VDI40цанга ER32109109170
50.4032MP610RIK40VDI40цанга ER32122122183
50.4032MP610RIKIM40VDI40цанга ER32104,1104,1165,1
50.4032MP620R40VDI40цанга ER32109109187
50.4032MP620RI140VDI40цанга ER32122122200

Совместимость

Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.4032KRSQT15RIK.

Цанги18

Ключи и отвёртки2

  • 232 (EWS 106733)Ключ для зажимной гайки EWS 232
  • DIN1810 B - 45X50Ключ крючковый с носиком EWS DIN1810 B - 45X50, для гаек с радиальными отверстиями

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1
