EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI · арт. 50.40KM40SQT15RIK

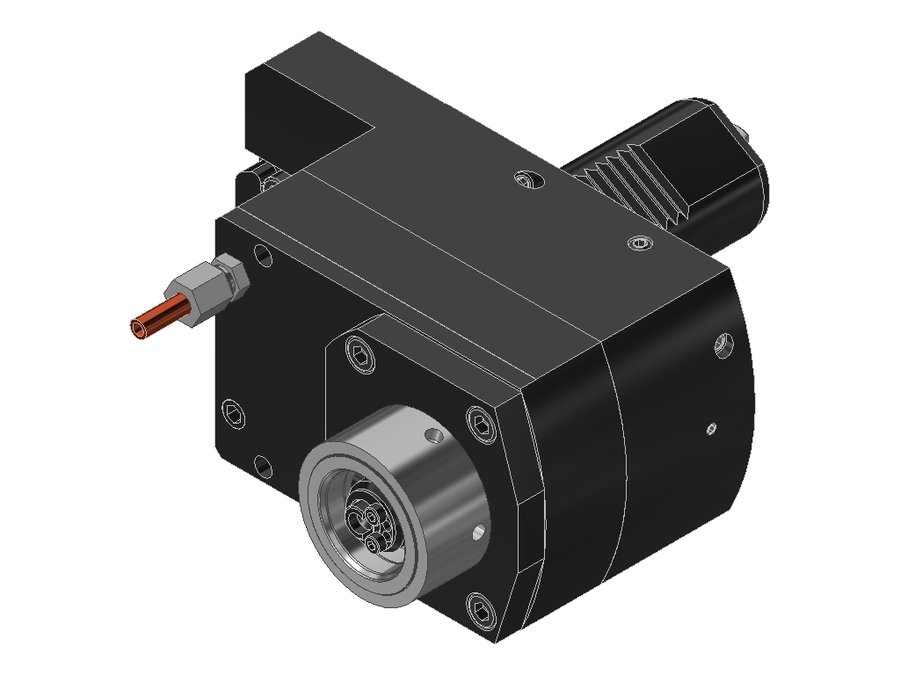

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.40KM40SQT15RIK, хвостовик Ø40, адаптер KM40
| Система фиксации в гнезде | эксцентриковый штифт (регулируемый) |
|---|---|
| Код интерфейса станка | ZYV04000315 |
| Код интерфейса инструмента | KMT04000195 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40 shaft rotated 30° |
| Присоединение инструмента | KM 40 |
| Функциональная длина | 112,3 мм |
| Вылет LPR | 112,3 мм |
| Масса | 6,865 кг |
| Высота | 78 мм |
| Общая длина | 190,3 мм |
| Ширина | 123 мм |
| Заказной номер EWS | 177475 |
| Радиальная высота | 39 мм |
| Радиальная ширина | 39 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 50 Н·м |
| Функциональная ширина | 50 мм |
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI — 157 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 50.40C4SQT10RIK | 40 | VDI40 shaft rotated 30° | PSC 40 | 120 | 123 | 184 | |
| 50.40KM40MP620R | 40 | VDI40 | KM 40 | 99,5 | 99,5 | 177,5 | |
| 50.40KM40MP620RIK | 40 | VDI40 | KM 40 | 112,5 | 112,5 | 190,5 | |
| 50.40KM40SQT10R | 40 | VDI40 shaft rotated 30° | KM 40 | — | — | — | |
| 50.40KM40SQT10RIK | 40 | VDI40 shaft rotated 30° | KM 40 | — | — | — | |
| 50.40KM40SQT15R | 40 | VDI40 shaft rotated 30° | KM 40 | 87,5 | 87,5 | 165,5 | |
| 50.40KM40SQT15RIK | 40 | VDI40 shaft rotated 30° | KM 40 | 112,3 | 112,3 | 190,3 | Текущая |
| 50.40VX3MP610R | 40 | VDI40 | EWS Varia VX3 | 90 | 94 | 155 | |
| 50.40VX3MP610RIK | 40 | VDI40 | EWS Varia VX3 | 103 | 107 | 168 | |
| 50.40VX3MPW200R | 40 | VDI40 | EWS Varia VX3 | 81 | 85 | 163 | |
| 50.40VX3MPW200RIK | 40 | VDI40 | EWS Varia VX3 | 81 | 85 | 163 | |
| 50.40VX4CTXRLI1 | 40 | VDI40 | EWS Varia VX4 | 100 | 104 | 179 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 50.40KM40SQT15RIK.
