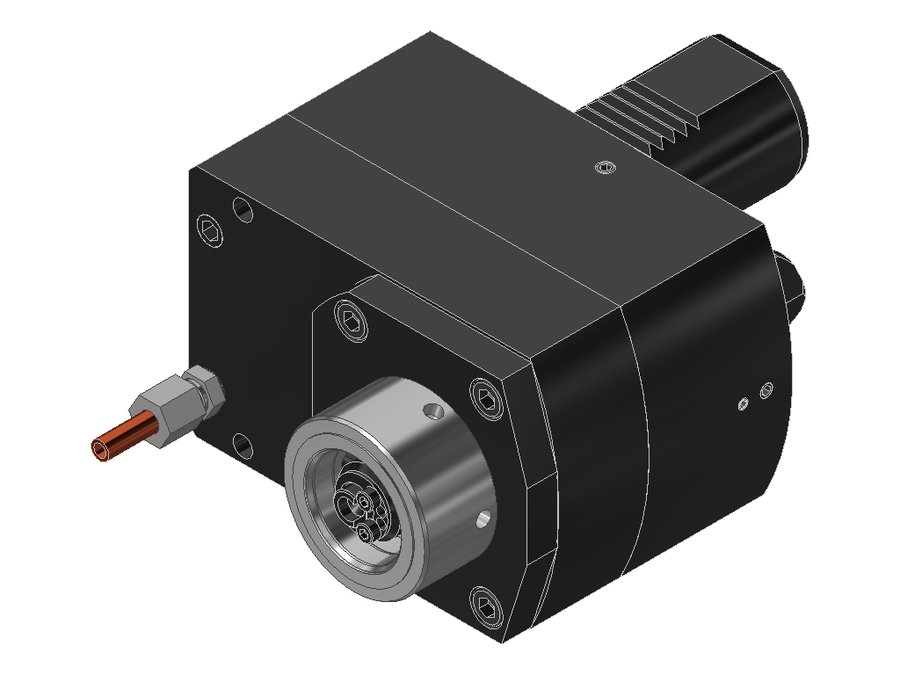

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.40KM40MP620RIK, хвостовик Ø40, адаптер KM40
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 50.40KM40MP620RIK

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.40KM40MP620RIK, хвостовик Ø40, адаптер KM40

Система фиксации в гнездештифт
Код интерфейса станкаZYV04000415
Код интерфейса инструментаKMT04000195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментаKM 40
Функциональная длина112,5 мм
Вылет LPR112,5 мм
Масса6,28 кг
Высота78 мм
Общая длина190,5 мм
Ширина123 мм
Заказной номер EWS155895
Радиальная высота39 мм
Радиальная ширина39 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина50 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 50.40KM40MP620RIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная со смещением

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.30VX35482RIKI130VDI30EWS Varia VX37377132
50.40C4CTXRLI1TFL40VDI40PSC 40102,5107182
50.40C4CTXRLI1TFR40VDI40PSC 40102,5107182
50.40C4SQT10R40VDI40, хвостовик повёрнут на 30°PSC 40120123184
50.40C4SQT10RIK40VDI40, хвостовик повёрнут на 30°PSC 40120123184
50.40KM40MP620R40VDI40KM 4099,599,5177,5
50.40KM40MP620RIK40VDI40KM 40112,5112,5190,5Текущая
50.40KM40SQT10R40VDI40, хвостовик повёрнут на 30°KM 40———
50.40KM40SQT10RIK40VDI40, хвостовик повёрнут на 30°KM 40———
50.40KM40SQT15R40VDI40, хвостовик повёрнут на 30°KM 4087,587,5165,5
50.40KM40SQT15RIK40VDI40, хвостовик повёрнут на 30°KM 40112,3112,3190,3
50.40VX3MP610R40VDI40EWS Varia VX39094155

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.40KM40MP620RIK.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40-MP610Приспособление монтажное EWS MW-VDI40-MP610, MW-VDI40 for MP610
  • UMB100Приспособление монтажное EWS UMB100

Документы по позиции

Для этой позиции документы пока не привязаны.
