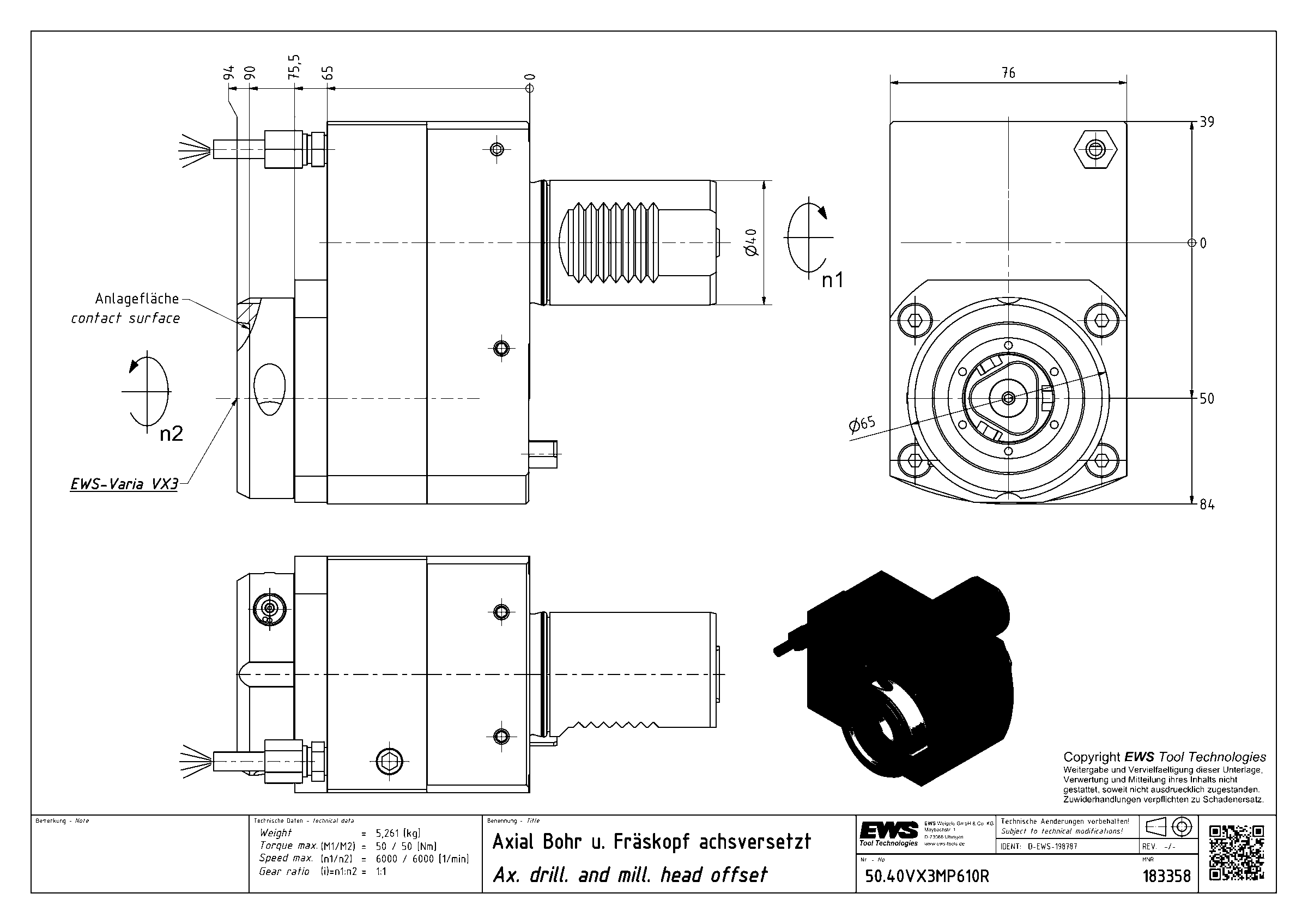

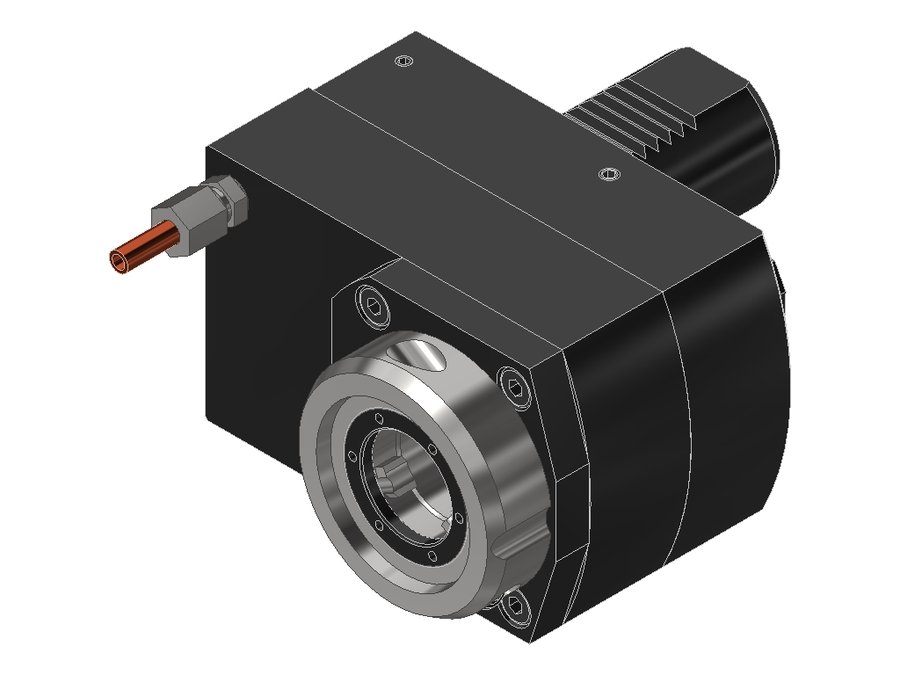

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.40VX3MP610R, хвостовик Ø40, система EWS Varia VX3
| Система фиксации в гнезде | штифт |
|---|---|
| Код интерфейса станка | ZYV04000415 |
| Код интерфейса инструмента | EWC00300295 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | EWS Varia VX3 |
| Функциональная длина | 90 мм |
| Вылет LPR | 94 мм |
| Масса | 5,261 кг |
| Высота | 76 мм |
| Общая длина | 155 мм |
| Ширина | 123 мм |
| Заказной номер EWS | 183358 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 34 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Система EWS Varia | EWS Varia VX3 |
| Макс. крутящий момент | 50 Н·м |
| Функциональная ширина | 50 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 50.40VX3MP610R в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная со смещением
EWS.Varia VX — смена инструмента за 20 секунд
Запатентованная быстросменная система EWS.Varia VX. Модульный интерфейс позволяет выбрать для каждой операции подходящий вариант зажима инструмента.
- Смена инструмента менее чем за 20 секунд
- Управление одной рукой
- Механическое выталкивание инструмента
- Зажим адаптеров без боковых усилий
- Надёжная передача крутящего момента
- Большой выбор адаптеров (цанговые, Weldon, оправки для насадных фрез, гидравлический зажим, термозажим)
- Необходимо соблюдать момент затяжки 6 Н·м
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 157 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 50.40KM40MP620R | 40 | VDI40 | KM 40 | 99,5 | 99,5 | 177,5 | |
| 50.40KM40MP620RIK | 40 | VDI40 | KM 40 | 112,5 | 112,5 | 190,5 | |
| 50.40KM40SQT10R | 40 | VDI40, хвостовик повёрнут на 30° | KM 40 | — | — | — | |
| 50.40KM40SQT10RIK | 40 | VDI40, хвостовик повёрнут на 30° | KM 40 | — | — | — | |
| 50.40KM40SQT15R | 40 | VDI40, хвостовик повёрнут на 30° | KM 40 | 87,5 | 87,5 | 165,5 | |
| 50.40KM40SQT15RIK | 40 | VDI40, хвостовик повёрнут на 30° | KM 40 | 112,3 | 112,3 | 190,3 | |
| 50.40VX3MP610R | 40 | VDI40 | EWS Varia VX3 | 90 | 94 | 155 | Текущая |
| 50.40VX3MP610RIK | 40 | VDI40 | EWS Varia VX3 | 103 | 107 | 168 | |
| 50.40VX3MPW200R | 40 | VDI40 | EWS Varia VX3 | 81 | 85 | 163 | |
| 50.40VX3MPW200RIK | 40 | VDI40 | EWS Varia VX3 | 81 | 85 | 163 | |
| 50.40VX4CTXRLI1 | 40 | VDI40 | EWS Varia VX4 | 100 | 104 | 179 | |
| 50.40VX4CTXRLI1TFL | 40 | VDI40 | EWS Varia VX4 | 100 | 104 | 179 |
