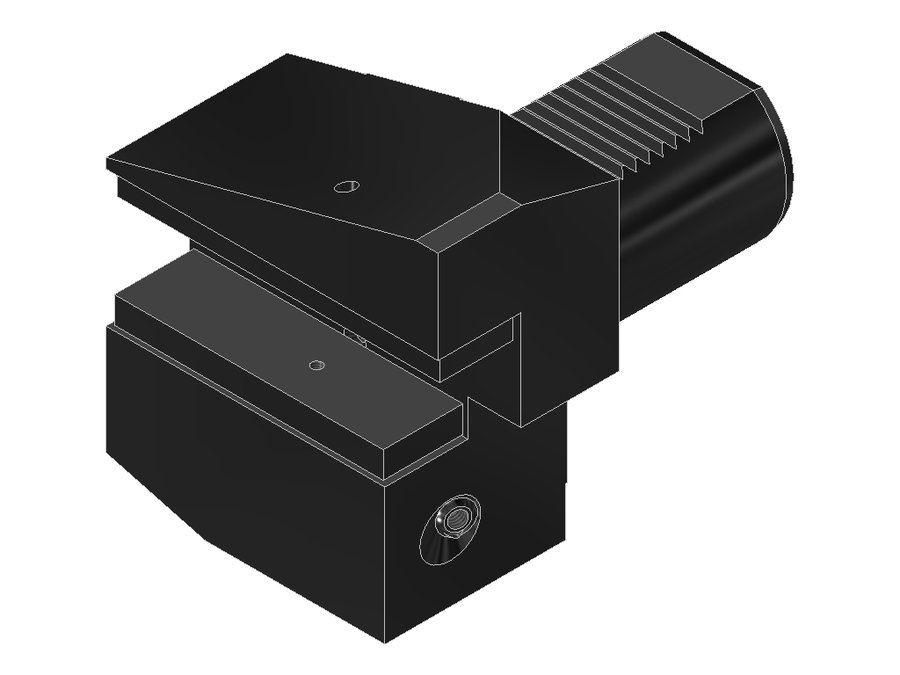

Державка токарная боковая EWS 6.5032/25, хвостовик Ø50, сечение 32×25 мм
EWS · Державки токарные боковые EWS, присоединение к станку VDI · арт. 6.5032/25

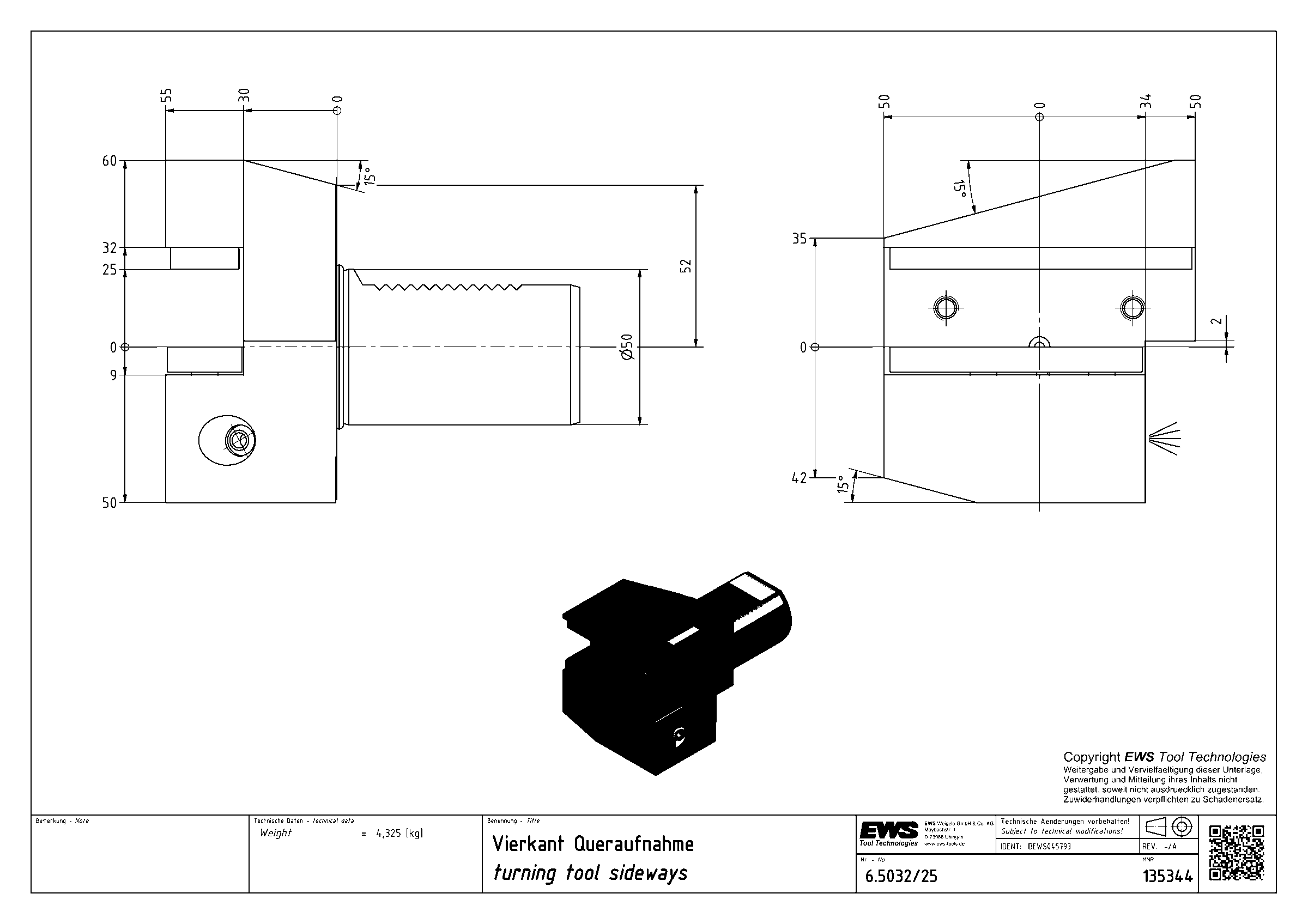

Державка токарная боковая EWS 6.5032/25, хвостовик Ø50, сечение 32×25 мм

Угол выхода90°
Код интерфейса станкаZYV05000115
Код интерфейса инструментаVKT32320115
Диаметр хвостовика50 мм
Исполнениеправое
Присоединение к станкуVDI50
Присоединение инструментахвостовик 32x32
Функциональная длина30 мм
Вылет LPR55 мм
Масса4,325 кг
Высота110 мм
Общая длина133 мм
Ширина100 мм
Заказной номер EWS135344
Радиальная высота60 мм
Радиальная ширина50 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 6.5032/25 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка поперечная правая, перевёрнутая, форма B3

Токарная державка по DIN 69880/ISO 10889, правого исполнения, перевёрнутая, для правых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные боковые EWS, присоединение к станку VDI — 54 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
5.5032SQT28IK50VDI50, хвостовик повёрнут на 30°хвостовик 32x32130160235,1
5.6032/2560VDI60хвостовик 32x323060154
6.2516/1225VDI25хвостовик 16x16163078
6.3020/1630VDI30хвостовик 20x20224095
6.3020E46530VDI30хвостовик 20x2092110165
6.3020IK30VDI30хвостовик 20x20224095
6.4025/2040VDI40хвостовик 25x252244107
6.4025IK40VDI40хвостовик 25x252244107
6.4025RLIK40VDI40хвостовик 25x252244107
6.5025.450VDI50хвостовик 1"x1"3055133
6.5032/2550VDI50хвостовик 32x323055133Текущая
6.6032/2560VDI60хвостовик 32x323060154

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 6.5032/25.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100
