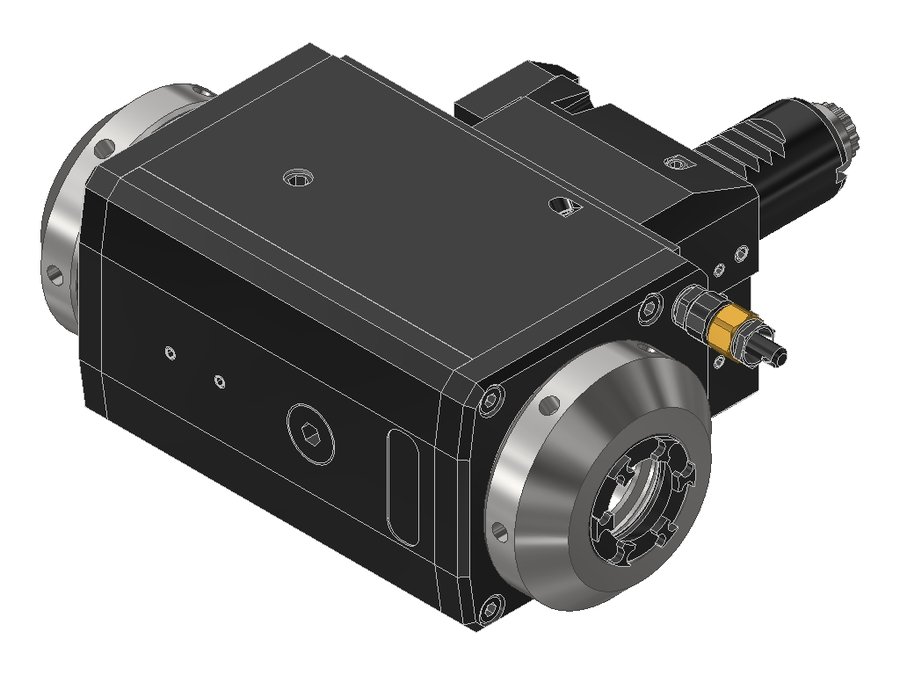

Головка приводная радиальная сверлильно-фрезерная EWS 60.2525DE332RLIKCIM, хвостовик Ø25, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.2525DE332RLIKCIM

Головка приводная радиальная сверлильно-фрезерная EWS 60.2525DE332RLIKCIM, хвостовик Ø25, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездезажимная планка
Код интерфейса станкаZYV02500115
Размер цангиER25
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5480
Диаметр хвостовика25 мм
Исполнениенейтральное
Присоединение к станкуVDI25
Присоединение инструментацанга ER25
Функциональная длина75 мм
Вылет LPR109 мм
Масса6,013 кг
Высота68 мм
Общая длина166 мм
Заказной номер EWS226506
Радиальная высота34 мм
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Макс. крутящий момент25 Н·м
Функциональная ширина96,5 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.2020TOEMR20VDI20цанга ER204568112
60.2525ABCRLI1IM25VDI25цанга ER2570104170,1
60.2525ABCRLIKDGLVIM25VDI25цанга ER2570104170,1
60.2525ABCRLIKDIM25VDI25цанга ER2570104170,1
60.2525ABCRLIKDWIM25VDI25цанга ER2570104170,1
60.2525ABCRLIM25VDI25цанга ER2570104170,1
60.2525DE332RLIKCIM25VDI25цанга ER2575109166Текущая
60.2525DE332RLIM25VDI25цанга ER2575109166
60.2525DG200RLIKCWIM25VDI25цанга ER2570104162,5
60.2525DG200RLWIM25VDI25цанга ER2570104162,5
60.2525DTDRLIKCIMX7525VDI25цанга ER2575109181
60.2525E332RLIKDIM#0125VDI25цанга ER2575109166
Показать ещё · всего в серии 694

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.2525DE332RLIKCIM.

Ключи и отвёртки2

  • 225AXКлюч для зажимной гайки EWS 225AX
  • DIN1810 B - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 58X62

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25V+WПриспособление монтажное EWS MW-VDI25V+W, MW-VDI25V+W
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Гайки цанговые1

  • 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
