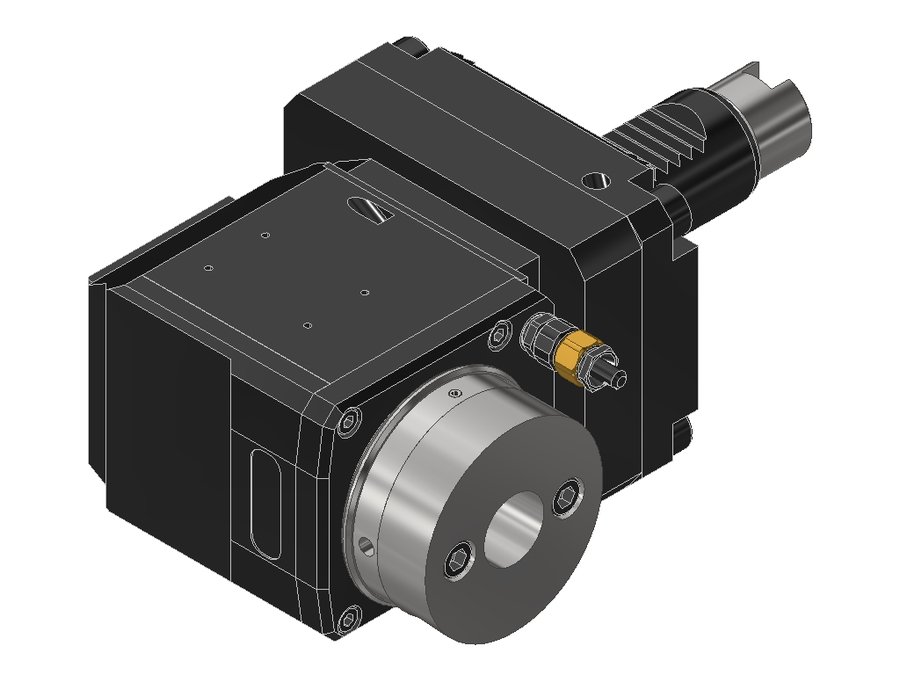

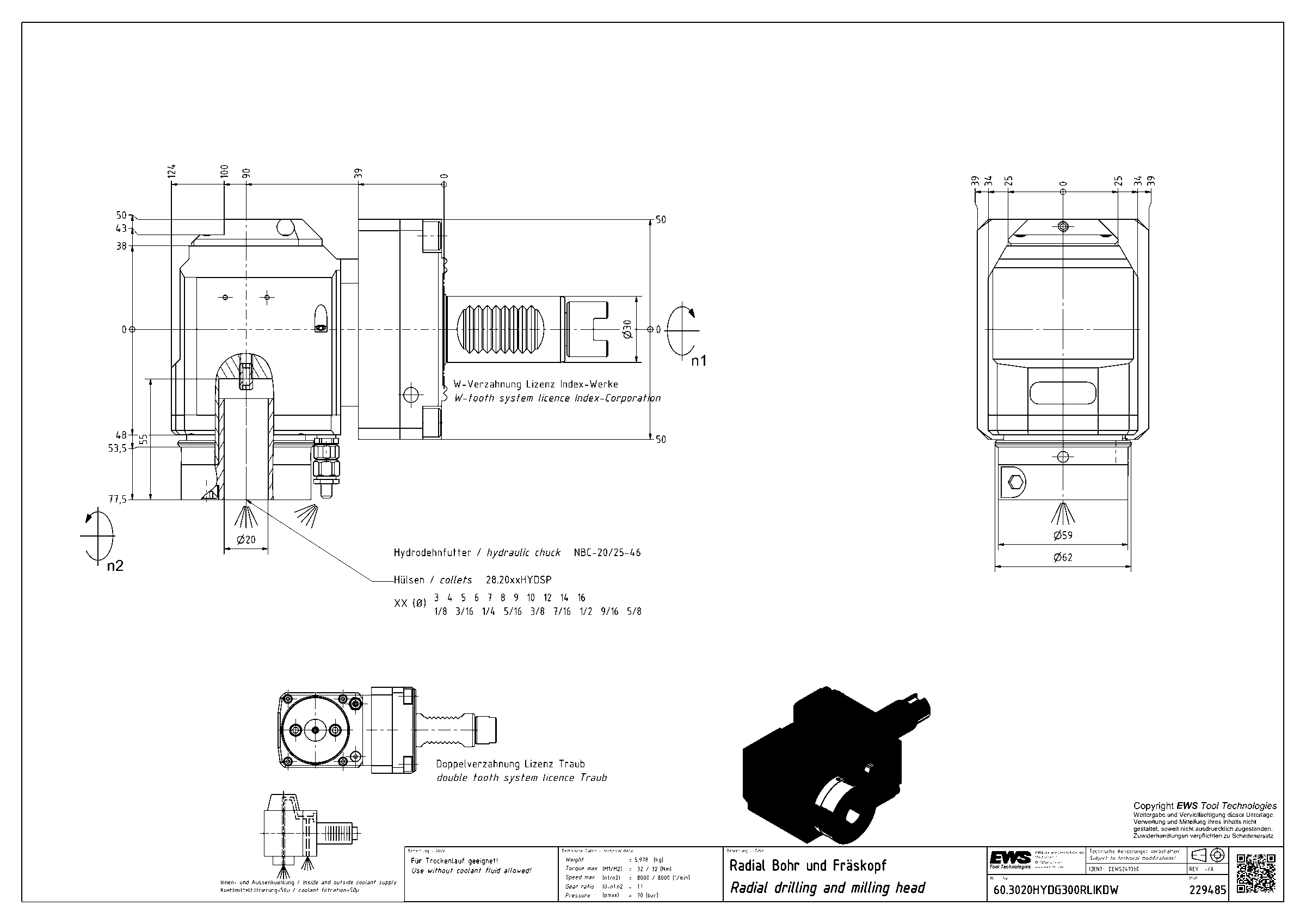

Головка приводная радиальная сверлильно-фрезерная EWS 60.3020HYDG300RLIKDW, хвостовик Ø30, гидропатрон Ø20
| Система фиксации в гнезде | W-зубчатое соединение |
|---|---|
| Код интерфейса станка | ZYW03000115 |
| Код интерфейса инструмента | ZYL02000115 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | пазовый поводок |
| Диаметр хвостовика | 30 мм |
| Исполнение | правое |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | гидропатрон Ø20 |
| Функциональная длина | 90 мм |
| Вылет LPR | 124 мм |
| Масса | 5,978 кг |
| Высота | 68 мм |
| Общая длина | 198,5 мм |
| Ширина | 127,5 мм |
| Заказной номер EWS | 229485 |
| Радиальная высота | 34 мм |
| Радиальная ширина | 50 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 8000 об/мин |
| Макс. крутящий момент | 32 Н·м |
| Функциональная ширина | 77,5 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 60.3020HYDG300RLIKDW в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная радиальная сверлильно-фрезерная
Интерфейс гидравлического зажима (Hydrostretching)
- Высокоточный зажим
- Оптимальная соосность режущей кромки инструмента
- Демпфирование вибраций и дребезга
- Для изменения диаметра зажима доступны втулки редукционные
- Инструмент зажимается одним винтом
- Дополнительное приспособление не требуется
- Соблюдать момент затяжки
Двойная зубчатость (лицензия Traub)
- Хвостовик VDI с двойной зубчатостью
- Державку можно повернуть на 180°
- Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)
EWS.HPC-Line (IKC/IKD) — технология уплотнения
- Уплотнительные элементы на керамической основе
- Давление СОЖ 0–70 бар
- Работа всухую без ограничений
- Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
- Тепловыделение ниже на величину до 60 %
- Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ
Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:
- Меньшая вибрация шпинделя инструмента
- Существенно большая передаваемая мощность
- Меньший люфт в передаче
EWS.Butterfly-Seal — уплотнение
- Отрыв уплотнительного элемента в зависимости от частоты вращения
- Отсутствие приработки шпинделя за счёт трения
- Снижение нагрева инструмента до 50 %
- Защита от охлаждающей эмульсии и частиц загрязнений
EWS.Coolant Management
- Наружный подвод СОЖ открывается и закрывается одним поворотом
- Регулируемый расход СОЖ
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.2525LD5480RLTFIM | 25 | VDI25 | цанга ER25 | 75 | 109 | 166 | |
| 60.2525TDRLIKDIMX75 | 25 | VDI25 | цанга ER25 | 75 | 109 | 181 | |
| 60.2525TDRLIMX75 | 25 | VDI25 | цанга ER25 | 75 | 109 | 181 | |
| 60.2525TNC30RLIKDIM | 25 | VDI25 | цанга ER25 | 55 | 89 | 142,5 | |
| 60.2525TNC30RLIM | 25 | VDI25 | цанга ER25 | 55 | 89 | 142,5 | |
| 60.3020HYDCTXRLIKD | 30 | VDI30 | гидропатрон Ø20 | 55 | 89 | 156 | |
| 60.3020HYDG300RLIKDW | 30 | VDI30 | гидропатрон Ø20 | 90 | 124 | 198,5 | Текущая |
| 60.3020HYDGT300RLIKD | 30 | VDI30 | гидропатрон Ø20 | 85 | 119 | 186 | |
| 60.3025CTXRLI1IM | 30 | VDI30 | цанга ER25 | 55 | 89 | 156 | |
| 60.3025CTXRLIKDIM | 30 | VDI30 | цанга ER25 | 55 | 89 | 156 | |
| 60.3025CTXRLIM#01 | 30 | VDI30 | цанга ER25 | 55 | 89 | 156 | |
| 60.3025DCTXRLIKCIM | 30 | VDI30 | цанга ER25 | 55 | 89 | 156 |
Совместимость
Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.3020HYDG300RLIKDW.
