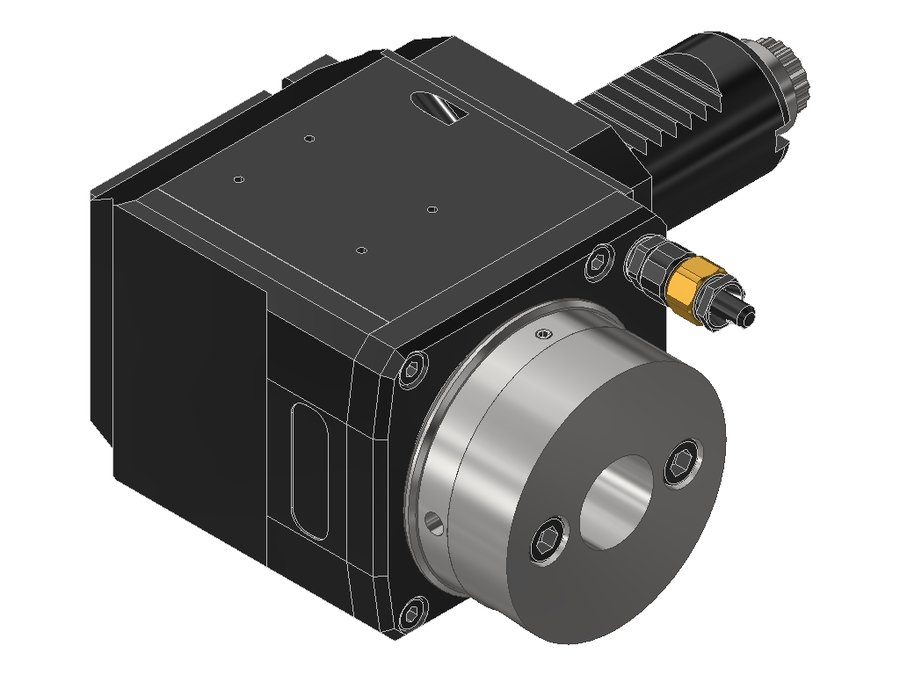

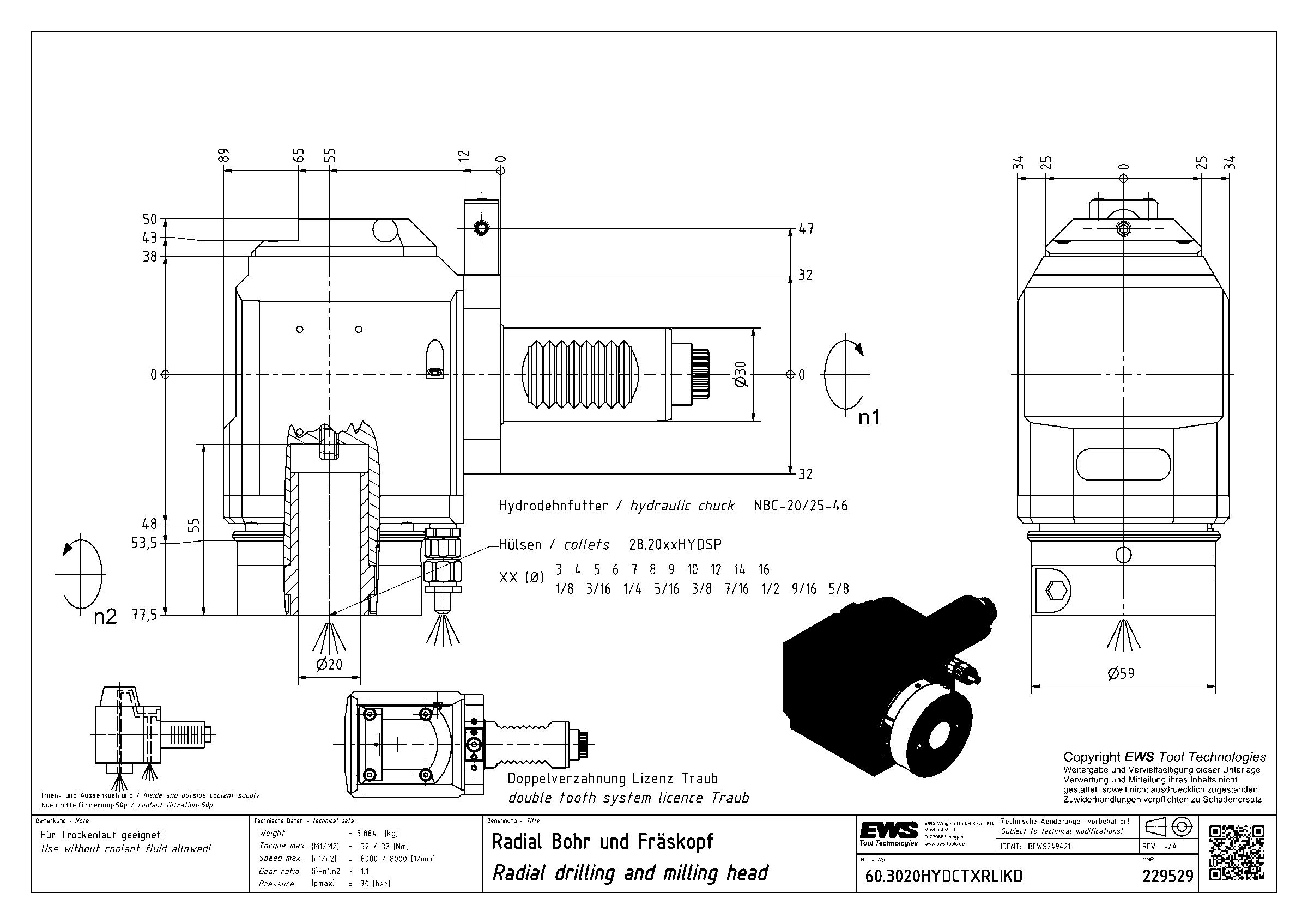

Головка приводная радиальная сверлильно-фрезерная EWS 60.3020HYDCTXRLIKD, хвостовик Ø30, гидропатрон Ø20
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.3020HYDCTXRLIKD

Головка приводная радиальная сверлильно-фрезерная EWS 60.3020HYDCTXRLIKD, хвостовик Ø30, гидропатрон Ø20

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV03000115
Код интерфейса инструментаZYL02000115
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5480
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментагидропатрон Ø20
Функциональная длина55 мм
Вылет LPR89 мм
Масса3,884 кг
Высота68 мм
Общая длина156 мм
Ширина127,5 мм
Заказной номер EWS229529
Радиальная высота34 мм
Радиальная ширина50 мм
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Макс. крутящий момент32 Н·м
Функциональная ширина77,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.3020HYDCTXRLIKD в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Интерфейс гидравлического зажима (Hydrostretching)

  • Высокоточный зажим
  • Оптимальная соосность режущей кромки инструмента
  • Демпфирование вибраций и дребезга
  • Для изменения диаметра зажима доступны втулки редукционные
  • Инструмент зажимается одним винтом
  • Дополнительное приспособление не требуется
  • Соблюдать момент затяжки

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.2525LD5480RLIM25VDI25цанга ER2575109166
60.2525LD5480RLTFIM25VDI25цанга ER2575109166
60.2525TDRLIKDIMX7525VDI25цанга ER2575109181
60.2525TDRLIMX7525VDI25цанга ER2575109181
60.2525TNC30RLIKDIM25VDI25цанга ER255589142,5
60.2525TNC30RLIM25VDI25цанга ER255589142,5
60.3020HYDCTXRLIKD30VDI30гидропатрон Ø205589156Текущая
60.3020HYDG300RLIKDW30VDI30гидропатрон Ø2090124198,5
60.3020HYDGT300RLIKD30VDI30гидропатрон Ø2085119186
60.3025CTXRLI1IM30VDI30цанга ER255589156
60.3025CTXRLIKDIM30VDI30цанга ER255589156
60.3025CTXRLIM#0130VDI30цанга ER255589156
