EWS · Втулки редукционные EWS · арт. 28.2010WN

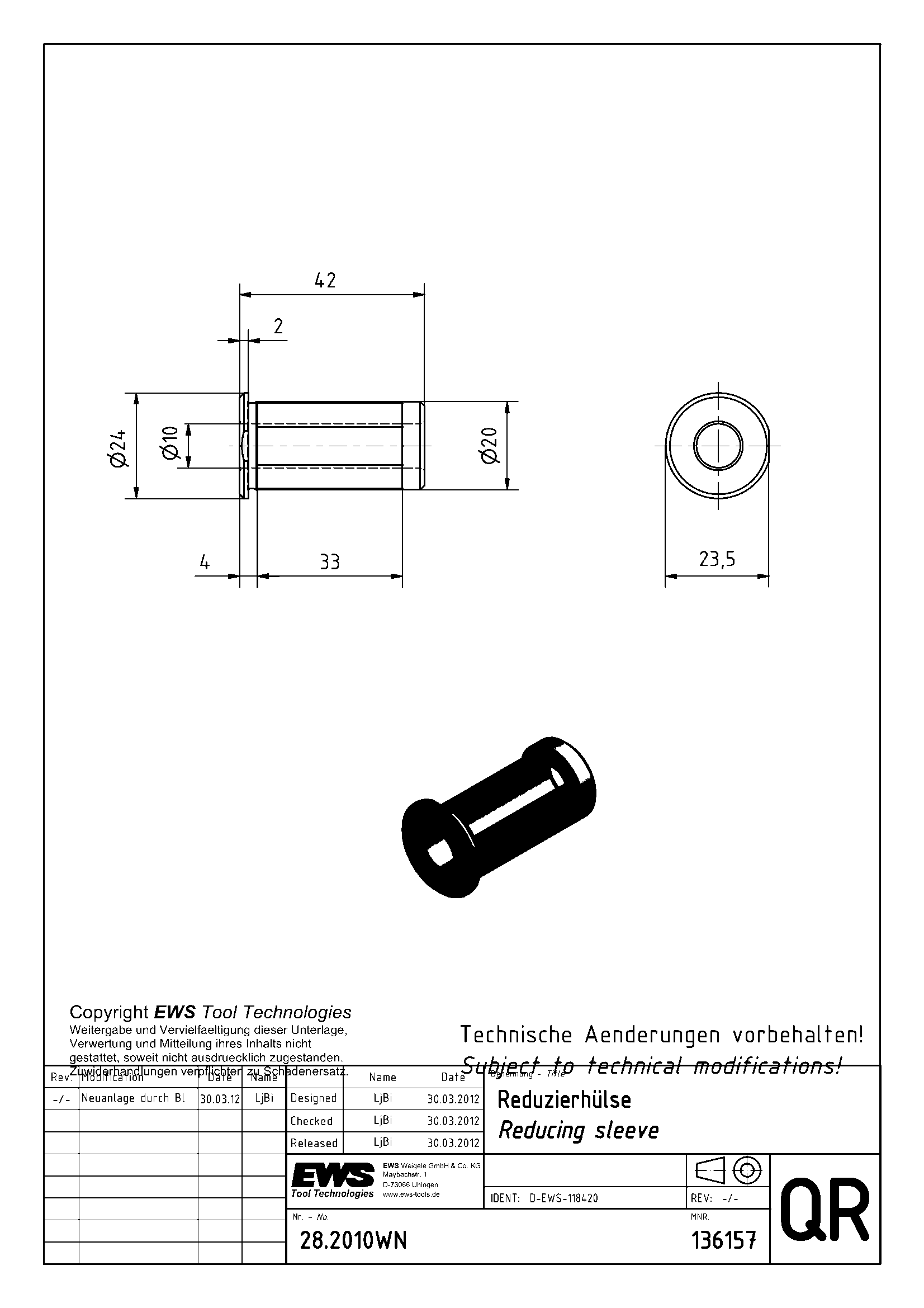

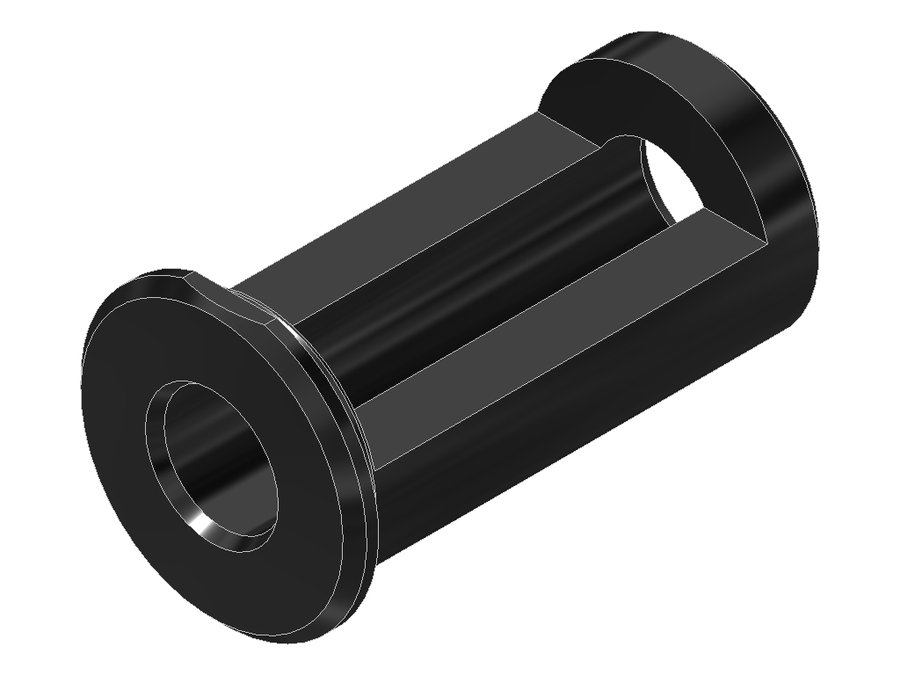

Втулка редукционная EWS 28.2010WN, хвостовик Ø20, Weldon / Whistle Notch Ø10
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 24 мм |
| Код интерфейса станка | ZYL02002215 |
| Код интерфейса инструмента | ZYL01001015 |
| Диаметр хвостовика | 20 мм |
| Исполнение | нейтральное |
| Присоединение инструмента | Weldon Ø 10.0 |
| Вылет LPR | 2 мм |
| Масса | 0,055 кг |
| Общая длина | 42 мм |
| Заказной номер EWS | 136157 |
Описание
Втулки редукционные
Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.
Другие типоразмеры серии
Втулки редукционные EWS — 156 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.
| Артикул | Диаметр хвостовика, мм | Масса, кг | Общая длина, мм | Исполнение | Присоединение инструмента | В список |
|---|---|---|---|---|---|---|
| 28.2008HYD | 20 | 0,1 | — | — | — | |
| 28.2008S | 20 | 0,058 | — | нейтральное | Ø 8.0 (boring bar) | |
| 28.2008WN | 20 | 0,062 | 42 | нейтральное | Weldon Ø 8.0 | |
| 28.2010 | 20 | 0,052 | 30 | — | — | |
| 28.2010HYD | 20 | 0,1 | — | — | — | |
| 28.2010S | 20 | 0,053 | — | нейтральное | Ø 10.0 (boring bar) | |
| 28.2010WN | 20 | 0,055 | 42 | нейтральное | Weldon Ø 10.0 | Текущая |
| 28.2011HYD | 20 | 0 | — | — | — | |
| 28.2012 | 20 | 0,046 | 30 | — | — | |
| 28.2012HYD | 20 | 0,1 | 54 | — | — | |
| 28.2012S | 20 | 0,046 | — | нейтральное | Ø 12.0 (boring bar) | |
| 28.2012WN | 20 | 0,049 | 42 | нейтральное | Weldon Ø 12.0 |
Совместимость
Связанные позиции по данным производителя — 36 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций 28.2010WN указан производителем как подходящий.
Инструмент приводной13
- 40.2520HYDG200IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.2520HYDG200IKC, хвостовик Ø25, гидропатрон Ø20
- 40.3020HYDCTXIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.3020HYDCTXIKC, хвостовик Ø30, гидропатрон Ø20
- 40.3020HYDG300#01Головка приводная осевая сверлильно-фрезерная EWS 40.3020HYDG300#01, хвостовик Ø30, гидропатрон Ø20
- 40.3020HYDG300IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.3020HYDG300IKC, хвостовик Ø30, гидропатрон Ø20
- 40.4020HYDCTX#01Головка приводная осевая сверлильно-фрезерная EWS 40.4020HYDCTX#01, хвостовик Ø40, гидропатрон Ø20
- 40.4020HYDCTXIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.4020HYDCTXIKC, хвостовик Ø40, гидропатрон Ø20
- 40.4020HYDG400Головка приводная осевая сверлильно-фрезерная EWS 40.4020HYDG400, хвостовик Ø40, гидропатрон Ø20
- 40.4020HYDVL3EKГоловка приводная осевая сверлильно-фрезерная EWS 40.4020HYDVL3EK, хвостовик Ø40, гидропатрон Ø20
- 60.3020HYDCTXRLIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.3020HYDCTXRLIKD, хвостовик Ø30, гидропатрон Ø20
- 60.3020HYDG300RLIKDWГоловка приводная радиальная сверлильно-фрезерная EWS 60.3020HYDG300RLIKDW, хвостовик Ø30, гидропатрон Ø20
- 60.3020HYDGT300RLIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.3020HYDGT300RLIKD, хвостовик Ø30, гидропатрон Ø20
- 60.4020HYDCTXRLIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.4020HYDCTXRLIKD, хвостовик Ø40, гидропатрон Ø20
- 60.4020HYDCTXRLIKDTFRГоловка приводная радиальная сверлильно-фрезерная EWS 60.4020HYDCTXRLIKDTFR, хвостовик Ø40, гидропатрон Ø20
Инструмент статический10
- 17.2520G200RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2520G200RLW, хвостовик Ø25, отверстие Ø20 мм
- 19.2020Адаптер для инструмента EWS 19.2020, хвостовик Ø20, отверстие Ø20 мм
- 19.3020Адаптер для инструмента EWS 19.3020, хвостовик Ø30, отверстие Ø20 мм
- 19.4020Адаптер для инструмента EWS 19.4020, хвостовик Ø40, отверстие Ø20 мм
- 19.5020Адаптер для инструмента EWS 19.5020, хвостовик Ø50, отверстие Ø20 мм
- 19.HSK63AT20Державка для расточных борштанг EWS 19.HSK63AT20, HSK63AT с ограниченным допуском, отверстие Ø20 мм
- 19.VXT420L23Державка для расточных борштанг EWS 19.VXT420L23, EWS - Varia VXT4 - адаптер, отверстие Ø20 мм
- 27.HSK63A20L100SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.HSK63A20L100SHR, HSK63A, отверстие Ø20 мм
- 27.HSK100A20L160SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.HSK100A20L160SHR, HSK100A, отверстие Ø20 мм
- 27.V520L61.5SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V520L61.5SHR, EWS - Varia V5- адаптер, отверстие Ø20 мм
Переходники10
- 28.2520HYDВтулка редукционная EWS 28.2520HYD, хвостовик Ø25, хвостовик Ø20
- 28.2520SВтулка редукционная EWS 28.2520S, хвостовик Ø25, отверстие Ø20 мм
- 28.3220G200Втулка редукционная EWS 28.3220G200, хвостовик Ø32, отверстие Ø20 мм
- 28.3220G200IKВтулка редукционная EWS 28.3220G200IK, хвостовик Ø32, отверстие Ø20 мм
- 28.3220G200M6Втулка редукционная EWS 28.3220G200M6, хвостовик Ø32, отверстие Ø20 мм
- 28.4020SВтулка редукционная EWS 28.4020S, хвостовик Ø40, отверстие Ø20 мм
- 28.4020S-GEWВтулка редукционная EWS 28.4020S-GEW, хвостовик Ø40, отверстие Ø20 мм
- 28.4020SIKВтулка редукционная EWS 28.4020SIK, хвостовик Ø40, отверстие Ø20 мм
- 28.5020SВтулка редукционная EWS 28.5020S, хвостовик Ø50, отверстие Ø20 мм
- 28.5020SIKВтулка редукционная EWS 28.5020SIK, хвостовик Ø50, отверстие Ø20 мм
Адаптеры с хвостовиком по DIN 698712
- 27.SK4020L65WPДержавка для свёрл со сменными пластинами EWS 27.SK4020L65WP, SK40, d 20 мм, вылет LPR 65 мм
- 27.SK5020L70WPДержавка для свёрл со сменными пластинами EWS 27.SK5020L70WP, SK50, d 20 мм, вылет LPR 70 мм
Цанги1
- 320 470E-Ø20Цанга ER32 EWS 320 470E-Ø20, Ø20 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
