EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.3025DE365RLIKCELIM

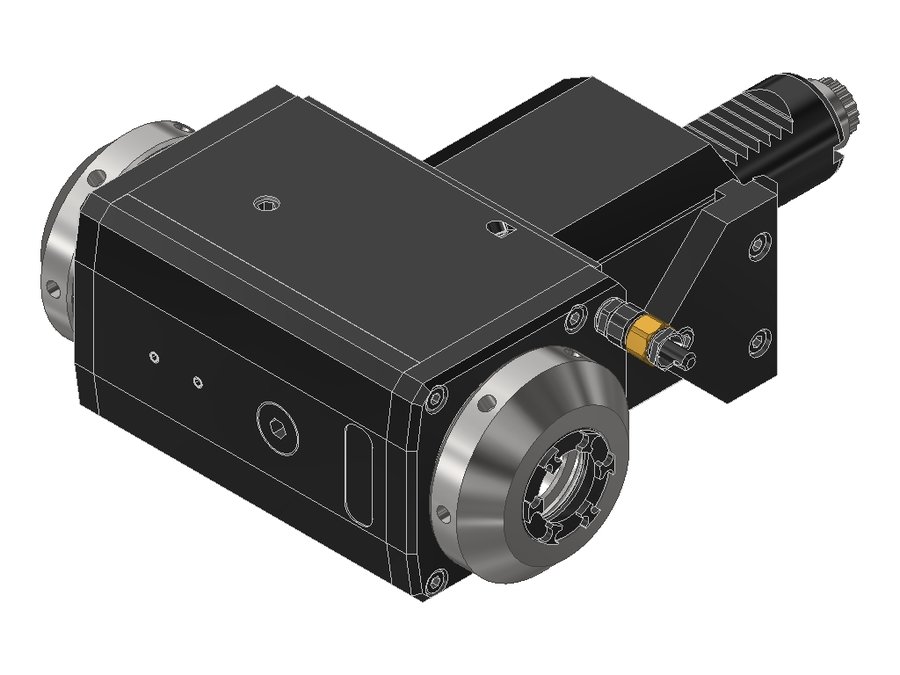

Головка приводная радиальная сверлильно-фрезерная EWS 60.3025DE365RLIKCELIM, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | зажимная планка |
|---|---|
| Код интерфейса станка | ZYV03000115 |
| Размер цанги | ER25 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | DIN 5480 |
| Диаметр хвостовика | 30 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 100 мм |
| Вылет LPR | 134 мм |
| Масса | 6,871 кг |
| Высота | 68 мм |
| Общая длина | 201 мм |
| Заказной номер EWS | 227163 |
| Радиальная высота | 34 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 8000 об/мин |
| Макс. крутящий момент | 32 Н·м |
| Функциональная ширина | 96,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.3020HYDGT300RLIKD | 30 | VDI30 | Hydraulic chuck Ø 20.0 | 85 | 119 | 186 | |
| 60.3025CTXRLI1IM | 30 | VDI30 | цанга ER25 | 55 | 89 | 156 | |
| 60.3025CTXRLIKDIM | 30 | VDI30 | цанга ER25 | 55 | 89 | 156 | |
| 60.3025CTXRLIM#01 | 30 | VDI30 | цанга ER25 | 55 | 89 | 156 | |
| 60.3025DCTXRLIKCIM | 30 | VDI30 | цанга ER25 | 55 | 89 | 156 | |
| 60.3025DE365RLELIM | 30 | VDI30 | цанга ER25 | 100 | 134 | 201 | |
| 60.3025DE365RLIKCELIM | 30 | VDI30 | цанга ER25 | 100 | 134 | 201 | Текущая |
| 60.3025DE365RLIKCOT13IM | 30 | VDI30 | цанга ER25 | 100 | 134 | 201 | |
| 60.3025DG300RLIKDVIM | 30 | VDI30 | цанга ER25 | 90 | 124 | 198,5 | |
| 60.3025DGT300RLIKCIM | 30 | VDI30 | цанга ER25 | 85 | 119 | 186 | |
| 60.3025DGT300RLIKCTFRIM | 30 | VDI30 | цанга ER25 | 85 | 119 | 186 | |
| 60.3025DGT300RLIM | 30 | VDI30 | цанга ER25 | 85 | 119 | 186 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.3025DE365RLIKCELIM.
Ключи и отвёртки2
- 225AXКлюч для зажимной гайки EWS 225AX
- DIN1810 B - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 58X62
Принадлежности и оснастка для настройки инструмента2
- MW-VDI30-TNX/TNCПриспособление монтажное EWS MW-VDI30-TNX/TNC
- UMB100Приспособление монтажное EWS UMB100, UMB100
Гайки цанговые1
- 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
