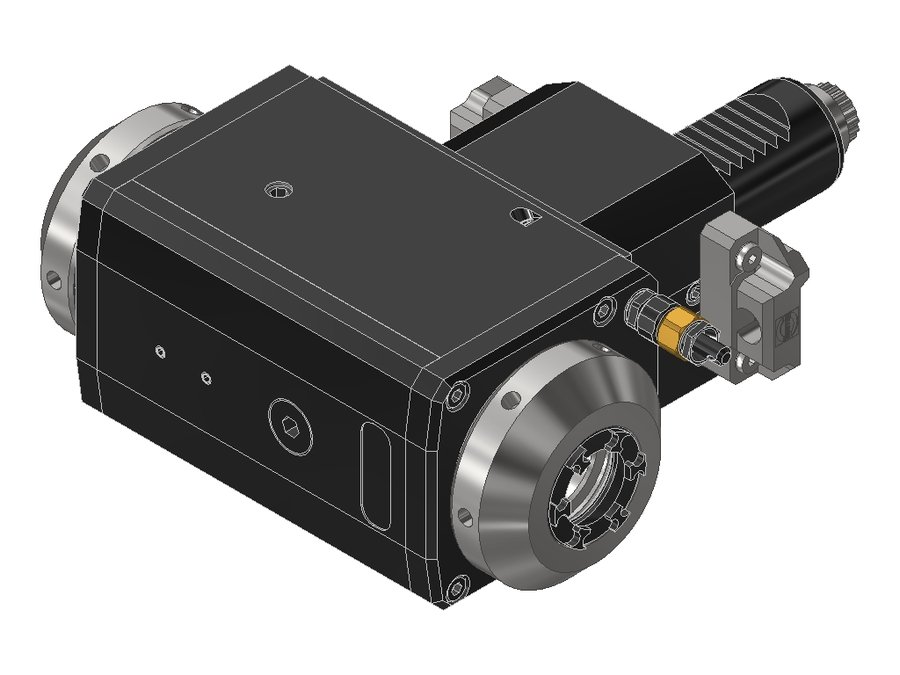

Головка приводная радиальная сверлильно-фрезерная EWS 60.3025DGT300RLIKCTFRIM, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.3025DGT300RLIKCTFRIM

Головка приводная радиальная сверлильно-фрезерная EWS 60.3025DGT300RLIKCTFRIM, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездеTrifix
Код интерфейса станкаZYV03000115
Размер цангиER25
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5480
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментацанга ER25
Функциональная длина85 мм
Вылет LPR119 мм
Масса6,383 кг
Высота68 мм
Общая длина186 мм
Заказной номер EWS222351
Радиальная высота34 мм
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Макс. крутящий момент32 Н·м
Функциональная ширина96,5 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.3025DCTXRLIKCIM30VDI30цанга ER255589156
60.3025DE365RLELIM30VDI30цанга ER25100134201
60.3025DE365RLIKCELIM30VDI30цанга ER25100134201
60.3025DE365RLIKCOT13IM30VDI30цанга ER25100134201
60.3025DG300RLIKDVIM30VDI30цанга ER2590124198,5
60.3025DGT300RLIKCIM30VDI30цанга ER2585119186
60.3025DGT300RLIKCTFRIM30VDI30цанга ER2585119186Текущая
60.3025DGT300RLIM30VDI30цанга ER2585119186
60.3025DGT300RLTFRIM30VDI30цанга ER2585119186
60.3025DTC600RLIMX100A3530VDI30цанга ER25100134206
60.3025DZT1000IM#0130VDI30цанга ER2570104202
60.3025DZT1000LIKCIM30VDI30цанга ER2575109207
Показать ещё · всего в серии 694

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.3025DGT300RLIKCTFRIM.

Ключи и отвёртки2

  • 225AXКлюч для зажимной гайки EWS 225AX
  • DIN1810 B - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 58X62

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30, MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100, UMB100
