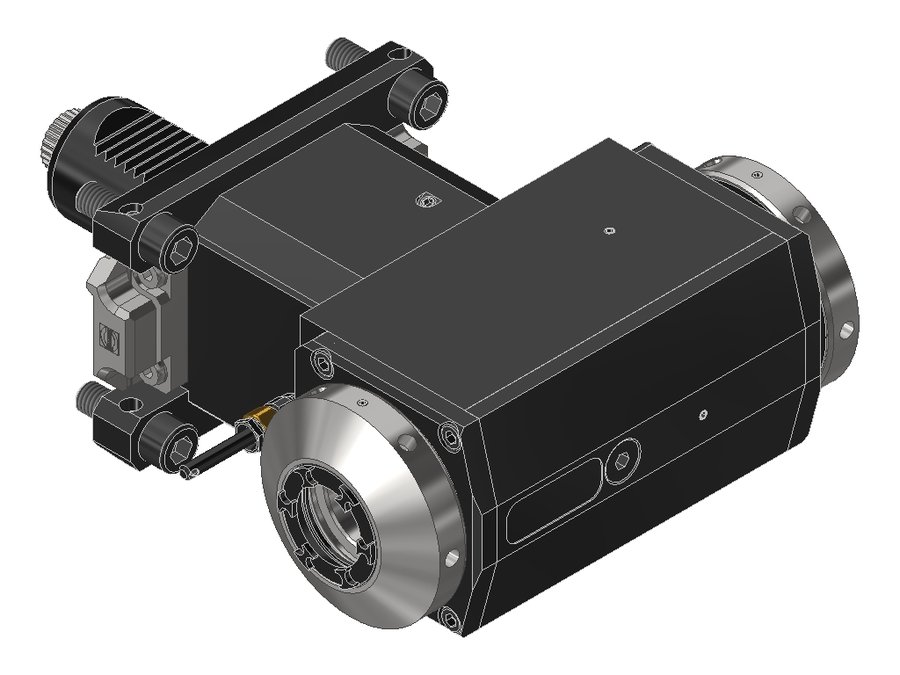

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032LDCTXRLIKDTFLIM-PL, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.4032LDCTXRLIKDTFLIM-PL

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032LDCTXRLIKDTFLIM-PL, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездеTrifix
Код интерфейса станкаZYV04000515
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5480
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40 Proline
Присоединение инструментацанга ER32
Функциональная длина120 мм
Вылет LPR158 мм
Масса10,887 кг
Высота76 мм
Общая длина233 мм
Заказной номер EWS224722
Радиальная высота38 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина108 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.4032LCTXRLTFLIM40VDI40цанга ER32120158233
60.4032LCTXRLTFLIM-PL40VDI40 Prolineцанга ER32120158233
60.4032LCTXRLTFRIM40VDI40цанга ER32120158233
60.4032LCTXRLTFRIM-PL40VDI40 Prolineцанга ER32120158233
60.4032LDCTXRLIKDIM40VDI40цанга ER32120158233
60.4032LDCTXRLIKDTFLIM40VDI40цанга ER32120158233
60.4032LDCTXRLIKDTFLIM-PL40VDI40 Prolineцанга ER32120158233Текущая
60.4032LDCTXRLIKDTFRIM-PL40VDI40 Prolineцанга ER32120158233
60.4032LDCTXRLIKDTFRIM#0140VDI40цанга ER32120158233
60.4032LDCTXRLIM#0140VDI40цанга ER32120158233
60.4032LDCTXRLTFIM40VDI40цанга ER32120158233
60.4032LDCTXRLTFIM-PL40VDI40 Prolineцанга ER32120158233
Показать ещё · всего в серии 694

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.4032LDCTXRLIKDTFLIM-PL.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40, MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX

Ключи и отвёртки1

  • 232AXКлюч для зажимной гайки EWS 232AX

Документы по позиции

Для этой позиции документы пока не привязаны.
