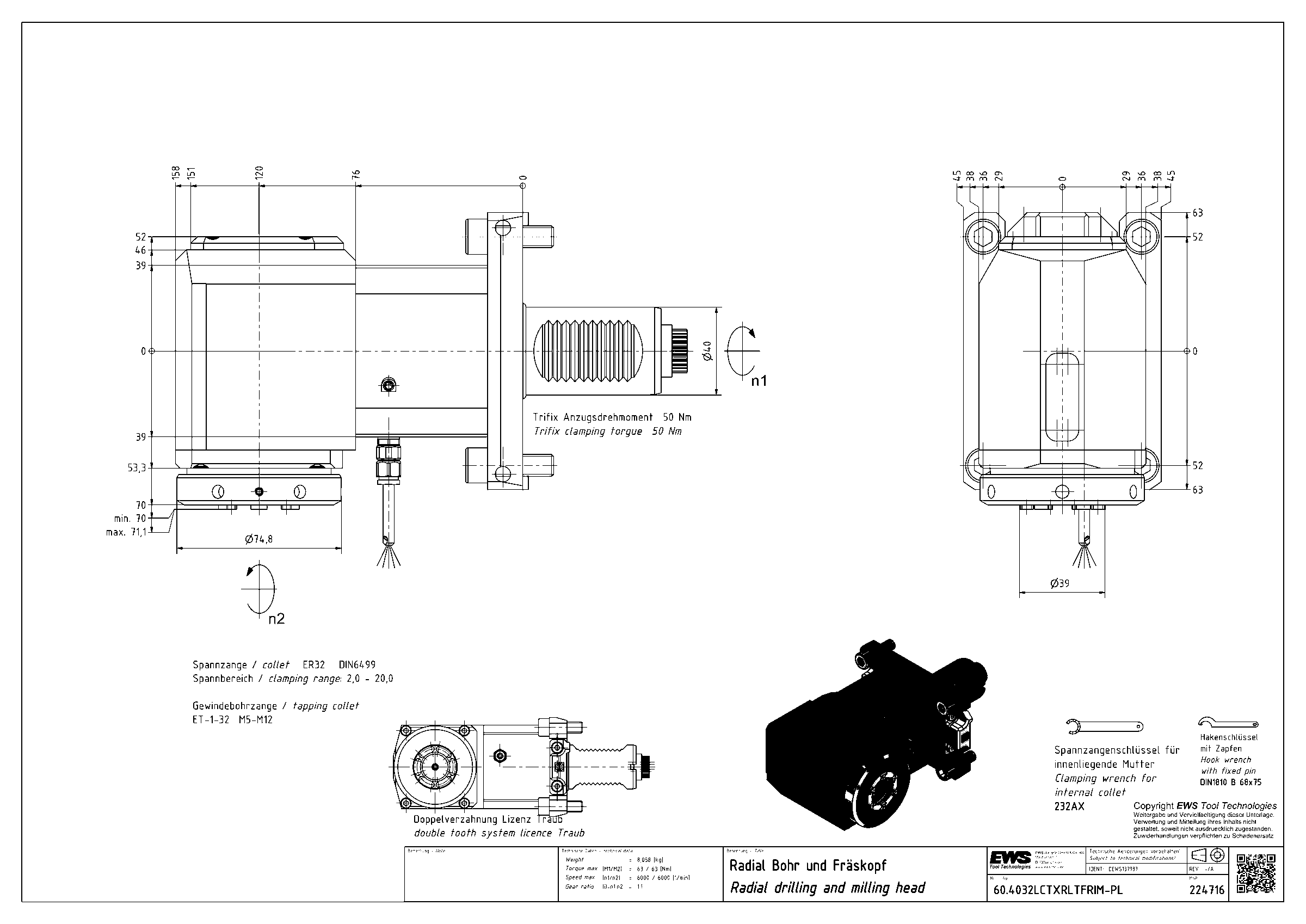

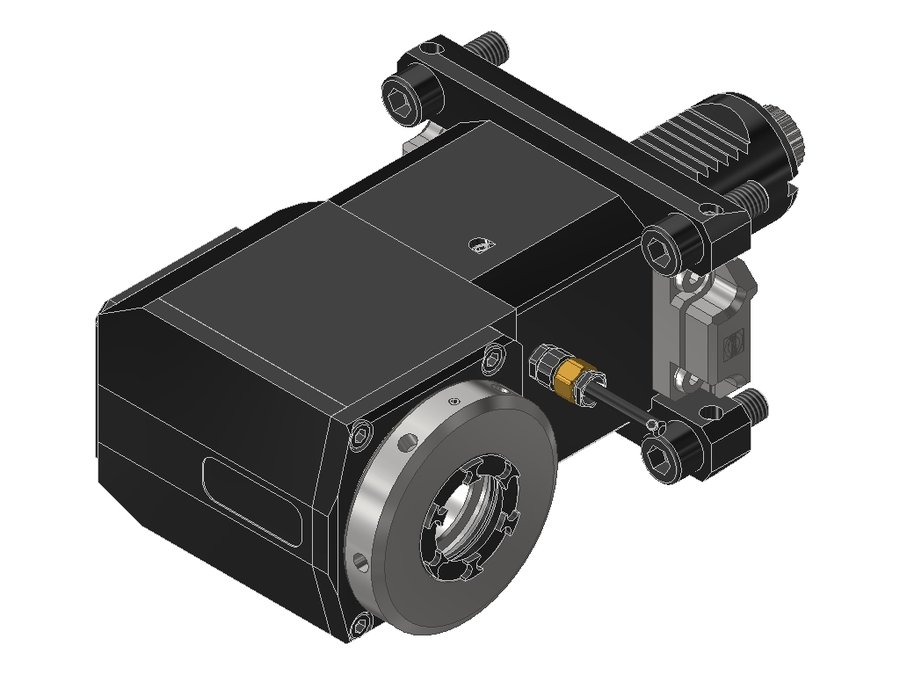

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032LCTXRLTFRIM-PL, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.4032LCTXRLTFRIM-PL

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032LCTXRLTFRIM-PL, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездеTrifix
Код интерфейса станкаZYV04000515
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
ПриводDIN 5480
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40 Proline
Присоединение инструментацанга ER32
Функциональная длина120 мм
Вылет LPR158 мм
Масса8,058 кг
Высота76 мм
Общая длина233 мм
Ширина122 мм
Заказной номер EWS224716
Радиальная высота38 мм
Радиальная ширина52 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент63 Н·м
Функциональная ширина70 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.4032LCTXRLTFRIM-PL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Система выверки Trifix© (TF)

  • Инструмент полностью предварительно настроен
  • Ускоренная наладка станка
  • Повторяемость менее 6 мкм при вылете 200 мм
  • Точность позиционирования 0,01 мм при переходе от одной позиции к другой

EWS.ProLine (PL)

  • Существенно повышенная жёсткость
  • Четыре винтовых соединения
  • Снижение вибраций

Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.4032LCTXRLIKDTFRIM40VDI40цанга ER32120158233
60.4032LCTXRLIKDTFRIM-PL40VDI40 Prolineцанга ER32120158233
60.4032LCTXRLIM#0140VDI40цанга ER32120158233
60.4032LCTXRLTFLIM40VDI40цанга ER32120158233
60.4032LCTXRLTFLIM-PL40VDI40 Prolineцанга ER32120158233
60.4032LCTXRLTFRIM40VDI40цанга ER32120158233
60.4032LCTXRLTFRIM-PL40VDI40 Prolineцанга ER32120158233Текущая
60.4032LDCTXRLIKDIM40VDI40цанга ER32120158233
60.4032LDCTXRLIKDTFLIM40VDI40цанга ER32120158233
60.4032LDCTXRLIKDTFLIM-PL40VDI40 Prolineцанга ER32120158233
60.4032LDCTXRLIKDTFRIM-PL40VDI40 Prolineцанга ER32120158233
60.4032LDCTXRLIKDTFRIM#0140VDI40цанга ER32120158233

Совместимость

Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.4032LCTXRLTFRIM-PL.

Цанги18

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 B - 68X75Ключ крючковый с носиком EWS DIN1810 B - 68X75, для гаек с радиальными отверстиями

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
