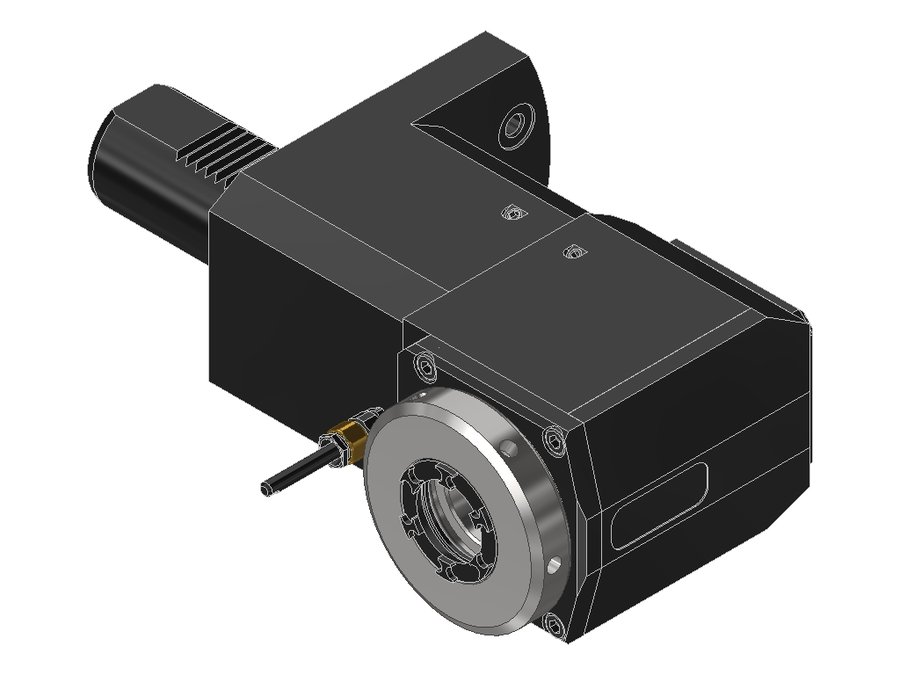

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032MP620LIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.4032MP620LIM

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032MP620LIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездештифт
Код интерфейса станкаZYV04000415
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениелевое
Присоединение к станкуVDI40
Присоединение инструментацанга ER32
Функциональная длина130 мм
Вылет LPR168 мм
Масса8,487 кг
Высота76 мм
Общая длина246 мм
Ширина122 мм
Заказной номер EWS224766
Радиальная высота38 мм
Радиальная ширина52 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент63 Н·м
Функциональная ширина70 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.4032LDCTXRLTFIM40VDI40цанга ER32120158233
60.4032LDCTXRLTFIM-PL40VDI40 Prolineцанга ER32120158233
60.4032LT15RLIKDIM#0140VDI40цанга ER3290128221
60.4032LT15RLIM40VDI40цанга ER3290128221
60.4032LVT300RIKDGLIM40VDI40цанга ER3265106,5199,5
60.4032MP620LIKDIM40VDI40цанга ER32130168246
60.4032MP620LIM40VDI40цанга ER32130168246Текущая
60.4032MP620RI1IM40VDI40цанга ER32130168246
60.4032MP620RIKDIM#0140VDI40цанга ER32130168246
60.4032MP620RIM#0140VDI40цанга ER32130168246
60.4032MT20RGLIMX14040VDI40цанга ER32140181,5253,5
60.4032NZ2000LIKD40VDI40цанга ER3285123192
Показать ещё · всего в серии 694

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.4032MP620LIM.

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 B - 68X75Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 68X75

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40-MP610Приспособление монтажное EWS MW-VDI40-MP610, MW-VDI40 for MP610
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
