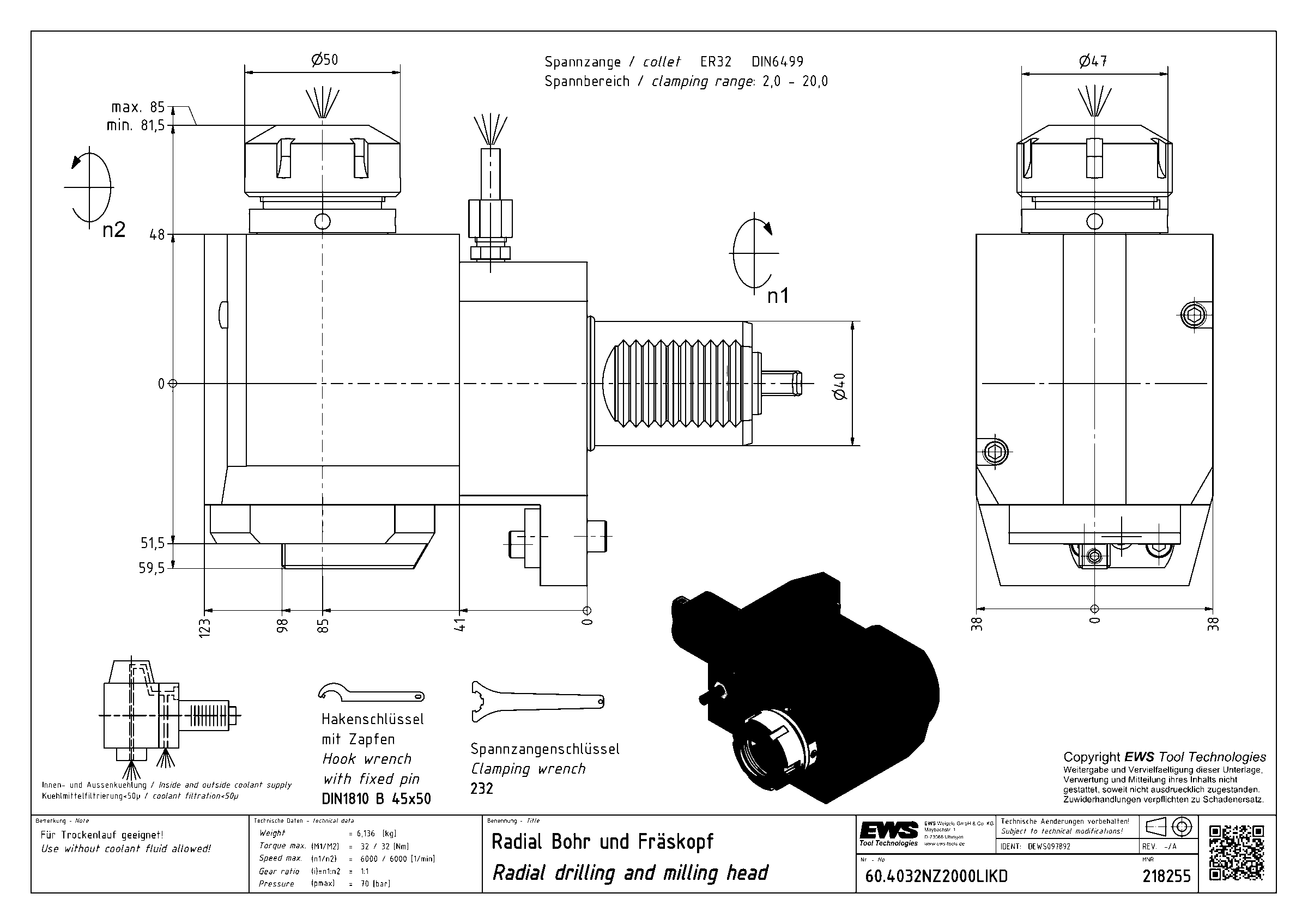

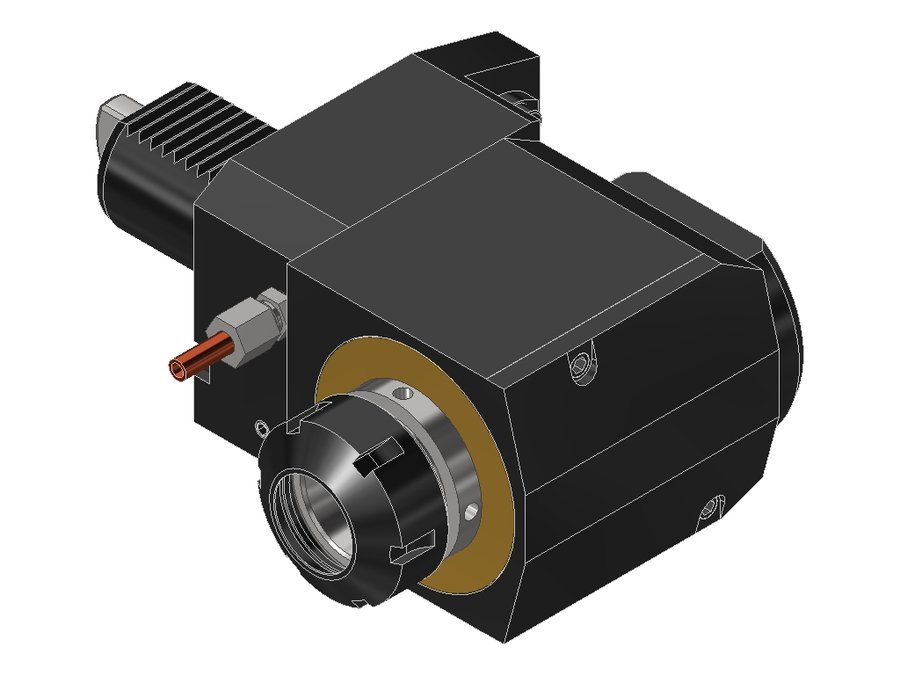

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032NZ2000LIKD, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.4032NZ2000LIKD

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032NZ2000LIKD, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездеэксцентриковый штифт (регулируемый)
Код интерфейса станкаZYV04000615
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениелевое
Присоединение к станкуVDI40
Присоединение инструментацанга ER32
Функциональная длина85 мм
Вылет LPR123 мм
Масса6,136 кг
Высота76 мм
Общая длина192 мм
Ширина142,5 мм
Заказной номер EWS218255
Радиальная высота38 мм
Радиальная ширина59,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент32 Н·м
Функциональная ширина83 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.4032MP620LIKDIM40VDI40цанга ER32130168246
60.4032MP620LIM40VDI40цанга ER32130168246
60.4032MP620RI1IM40VDI40цанга ER32130168246
60.4032MP620RIKDIM#0140VDI40цанга ER32130168246
60.4032MP620RIM#0140VDI40цанга ER32130168246
60.4032MT20RGLIMX14040VDI40цанга ER32140181,5253,5
60.4032NZ2000LIKD40VDI40цанга ER3285123192Текущая
60.4032NZ2000RIKD40VDI40цанга ER3285123192
60.4032SL25RIM40VDI40цанга ER3265103175
60.4032SQT10LIKDIMX10040VDI40 shaft rotated 30°цанга ER32100138199
60.4032SQT10LIMX10040VDI40 shaft rotated 30°цанга ER32100138199
60.4032SQT10RIKDIMX10040VDI40 shaft rotated 30°цанга ER32100138199
Показать ещё · всего в серии 694

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.4032NZ2000LIKD.

Ключи и отвёртки2

  • 232Ключ для зажимной гайки EWS 232
  • DIN1810 B - 45X50Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 45X50

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40, MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Гайки цанговые1

  • 132Гайка EWS 132, 1320, UM/RD
