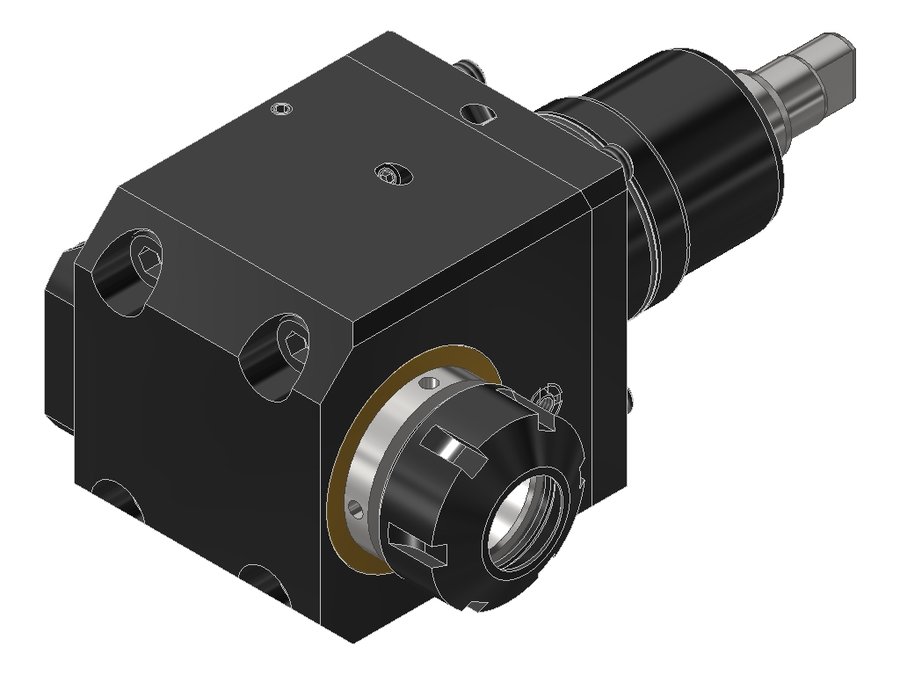

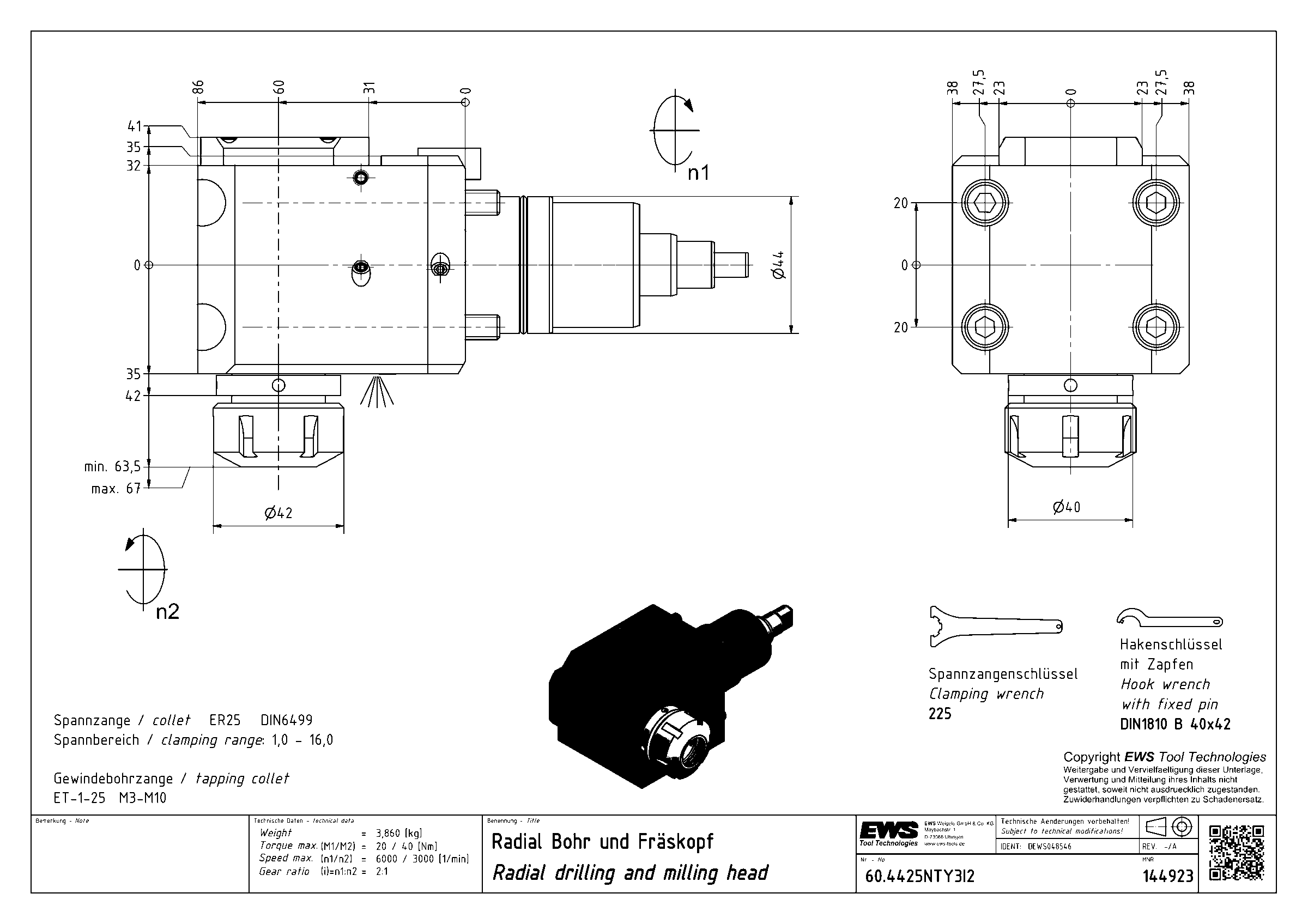

Головка приводная радиальная сверлильно-фрезерная EWS 60.4425NTY3I2, хвостовик Ø44, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.4425NTY3I2

Головка приводная радиальная сверлильно-фрезерная EWS 60.4425NTY3I2, хвостовик Ø44, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB055A4415
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика44 мм
Исполнениеправое
Присоединение к станкуBMT44
Присоединение инструментацанга ER25
Функциональная длина60 мм
Вылет LPR86 мм
Масса3,86 кг
Высота76 мм
Общая длина177 мм
Ширина106 мм
Заказной номер EWS144923
Радиальная ширина41 мм
Передаточное отношение2:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент20 Н·м
Функциональная ширина65 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.4425NTY3I2 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

Понижающая передача
Понижающая передача необходима для тяжёлых операций резания. Крутящий момент увеличивается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.4032DNZIK40BMT40 DMG Moriцанга ER3285121190
60.4032MT12IKDIM40BMT40 Muratecцанга ER32100138209,5
60.4032NZ40BMT40 DMG Moriцанга ER3285111180
60.4032NZIK40BMT40 DMG Moriцанга ER3285111180
60.4425DNTY344BMT44цанга ER2578135226
60.4425DNTY3IKCIMX7544BMT44цанга ER2575109200
60.4425NTY3I244BMT44цанга ER256086177Текущая
60.4425NTY3IKDI144BMT44цанга ER256086177
60.4425NTY3IKDIM44BMT44цанга ER256086177
60.4425NTY3IKDIMX7544BMT44цанга ER2575101192
60.4425NTY3IKDIMX75-CC444BMT44цанга ER25———
60.4425NTY3IKI244BMT44цанга ER256086177

Совместимость

Связанные позиции по данным производителя — 11 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.4425NTY3I2.

Цанги7

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм

Ключи и отвёртки3

  • 225 (EWS 106732)Ключ для зажимной гайки EWS 225
  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
  • DIN1810 B - 40X42Ключ крючковый с носиком EWS DIN1810 B - 40X42, для гаек с радиальными отверстиями

Гайки цанговые1

Документы по позиции

Для этой позиции документы пока не привязаны.
