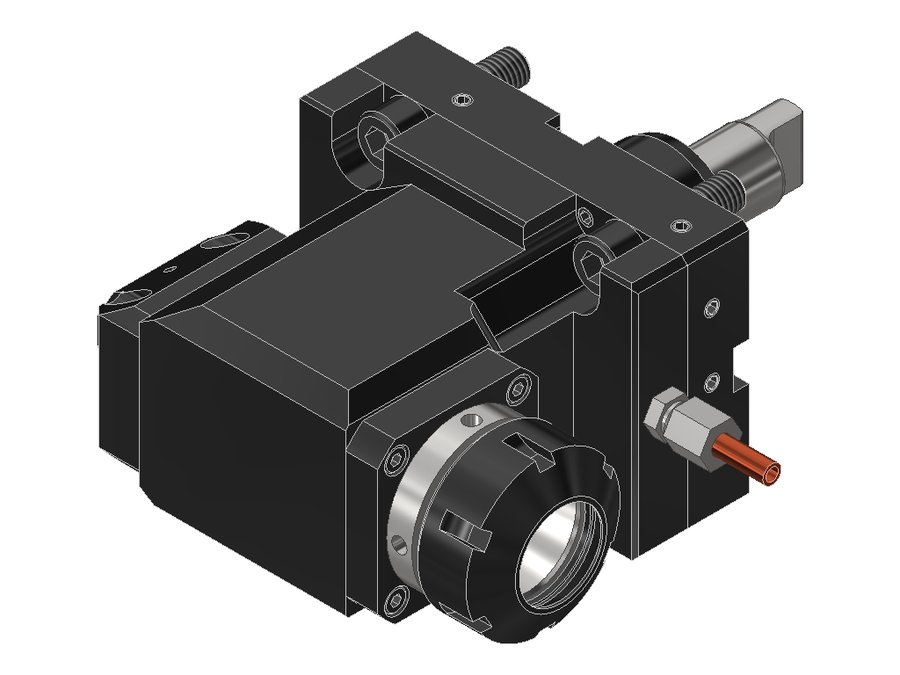

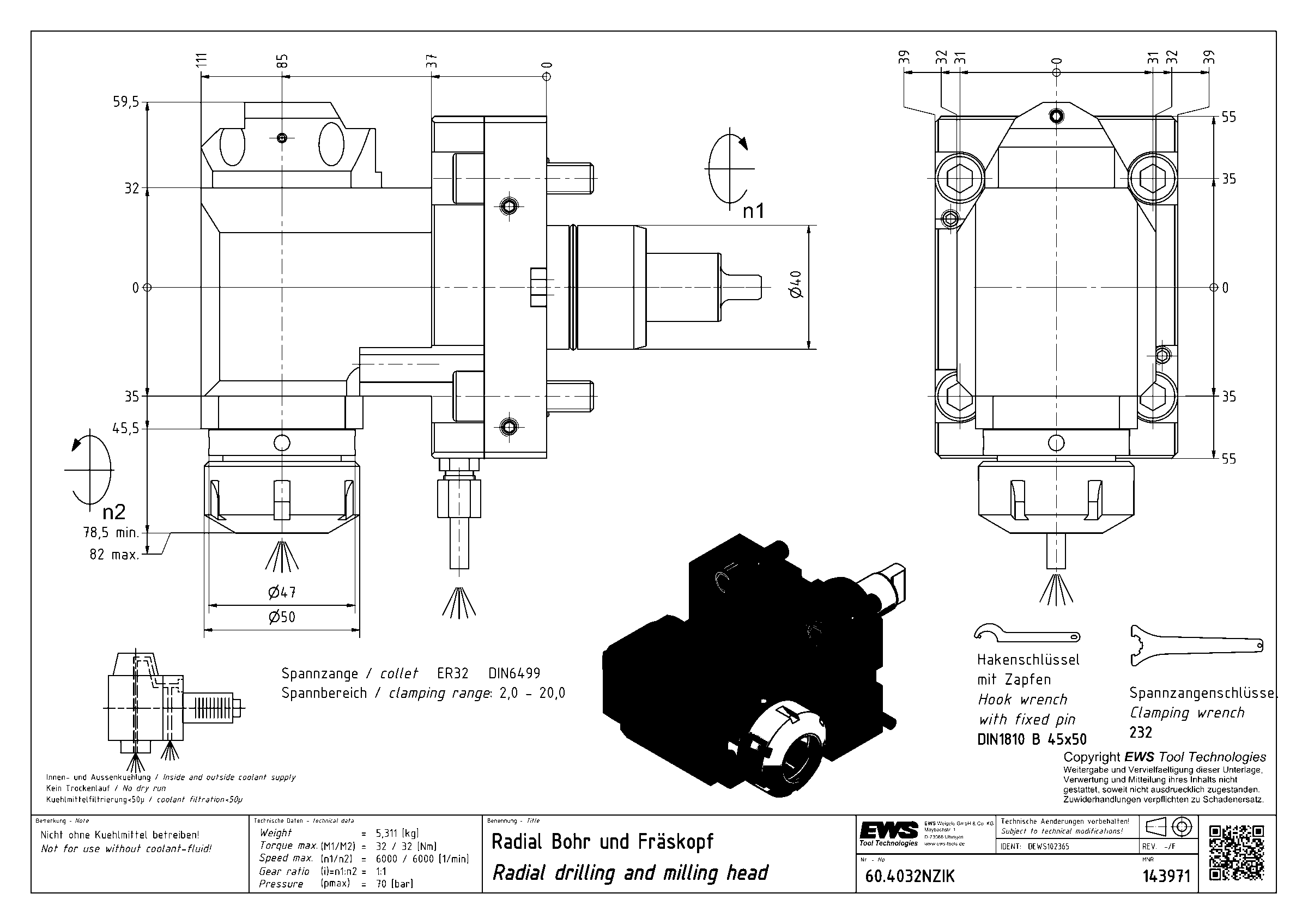

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032NZIK, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB062B4015 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | BMT40 DMG Mori |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 85 мм |
| Вылет LPR | 111 мм |
| Масса | 5,311 кг |
| Высота | 64 мм |
| Общая длина | 180 мм |
| Ширина | 138,5 мм |
| Заказной номер EWS | 143971 |
| Радиальная ширина | 59,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 32 Н·м |
| Функциональная ширина | 79 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 60.4032NZIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная радиальная сверлильно-фрезерная
Патрон цанговый ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 120 Н·м
Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 70 бар.
- Максимальное давление СОЖ 70 бар
- Работа всухую не допускается
- Возможно переключение между наружным и внутренним подводом СОЖ
- СОЖ должна постоянно находиться в контакте с инструментом
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.4025NZ | 40 | BMT40 DMG Mori | цанга ER25 | 85 | 111 | 180 | |
| 60.4025NZIKI1 | 40 | BMT40 DMG Mori | цанга ER25 | 85 | 111 | 180 | |
| 60.4032DNZ | 40 | BMT40 DMG Mori | цанга ER32 | 85 | 121 | 190 | |
| 60.4032DNZIK | 40 | BMT40 DMG Mori | цанга ER32 | 85 | 121 | 190 | |
| 60.4032MT12IKDIM | 40 | BMT40 Muratec | цанга ER32 | 100 | 138 | 209,5 | |
| 60.4032NZ | 40 | BMT40 DMG Mori | цанга ER32 | 85 | 111 | 180 | |
| 60.4032NZIK | 40 | BMT40 DMG Mori | цанга ER32 | 85 | 111 | 180 | Текущая |
| 60.4425DNTY3 | 44 | BMT44 | цанга ER25 | 78 | 135 | 226 | |
| 60.4425DNTY3IKCIMX75 | 44 | BMT44 | цанга ER25 | 75 | 109 | 200 | |
| 60.4425NTY3I2 | 44 | BMT44 | цанга ER25 | 60 | 86 | 177 | |
| 60.4425NTY3IKDI1 | 44 | BMT44 | цанга ER25 | 60 | 86 | 177 | |
| 60.4425NTY3IKDIM | 44 | BMT44 | цанга ER25 | 60 | 86 | 177 |
Совместимость
Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.4032NZIK.
Цанги18
- 320 470E-Ø 3Цанга ER32 EWS 320 470E-Ø 3, Ø3 мм
- 320 470E-Ø 4Цанга ER32 EWS 320 470E-Ø 4, Ø4 мм
- 320 470E-Ø 5Цанга ER32 EWS 320 470E-Ø 5, Ø5 мм
- 320 470E-Ø 6Цанга ER32 EWS 320 470E-Ø 6, Ø6 мм
- 320 470E-Ø 7Цанга ER32 EWS 320 470E-Ø 7, Ø7 мм
- 320 470E-Ø 8Цанга ER32 EWS 320 470E-Ø 8, Ø8 мм
- 320 470E-Ø 9Цанга ER32 EWS 320 470E-Ø 9, Ø9 мм
- 320 470E-Ø10Цанга ER32 EWS 320 470E-Ø10, Ø10 мм
- 320 470E-Ø11Цанга ER32 EWS 320 470E-Ø11, Ø11 мм
- 320 470E-Ø12Цанга ER32 EWS 320 470E-Ø12, Ø12 мм
- 320 470E-Ø13Цанга ER32 EWS 320 470E-Ø13, Ø13 мм
- 320 470E-Ø14Цанга ER32 EWS 320 470E-Ø14, Ø14 мм
- 320 470E-Ø15Цанга ER32 EWS 320 470E-Ø15, Ø15 мм
- 320 470E-Ø16Цанга ER32 EWS 320 470E-Ø16, Ø16 мм
- 320 470E-Ø17Цанга ER32 EWS 320 470E-Ø17, Ø17 мм
- 320 470E-Ø18Цанга ER32 EWS 320 470E-Ø18, Ø18 мм
- 320 470E-Ø19Цанга ER32 EWS 320 470E-Ø19, Ø19 мм
- 320 470E-Ø20Цанга ER32 EWS 320 470E-Ø20, Ø20 мм
Ключи и отвёртки2
- 232 (EWS 106733)Ключ для зажимной гайки EWS 232
- DIN1810 B - 45X50Ключ крючковый с носиком EWS DIN1810 B - 45X50, для гаек с радиальными отверстиями
Гайки цанговые1
- 132 (EWS 104741)Гайка EWS 132, код 1320, тип UM/RD
Документы по позиции
Для этой позиции документы пока не привязаны.
