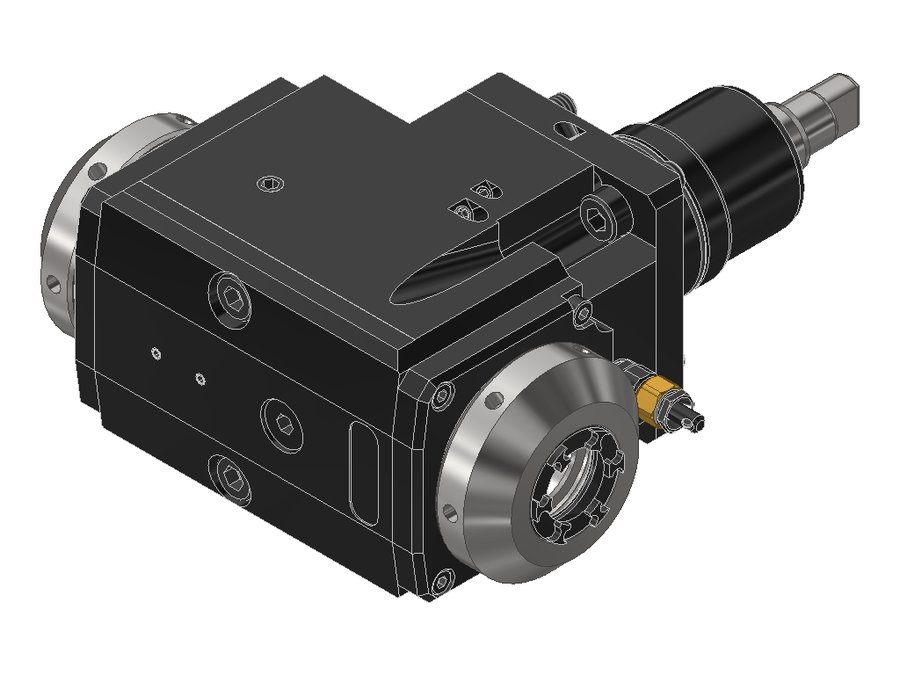

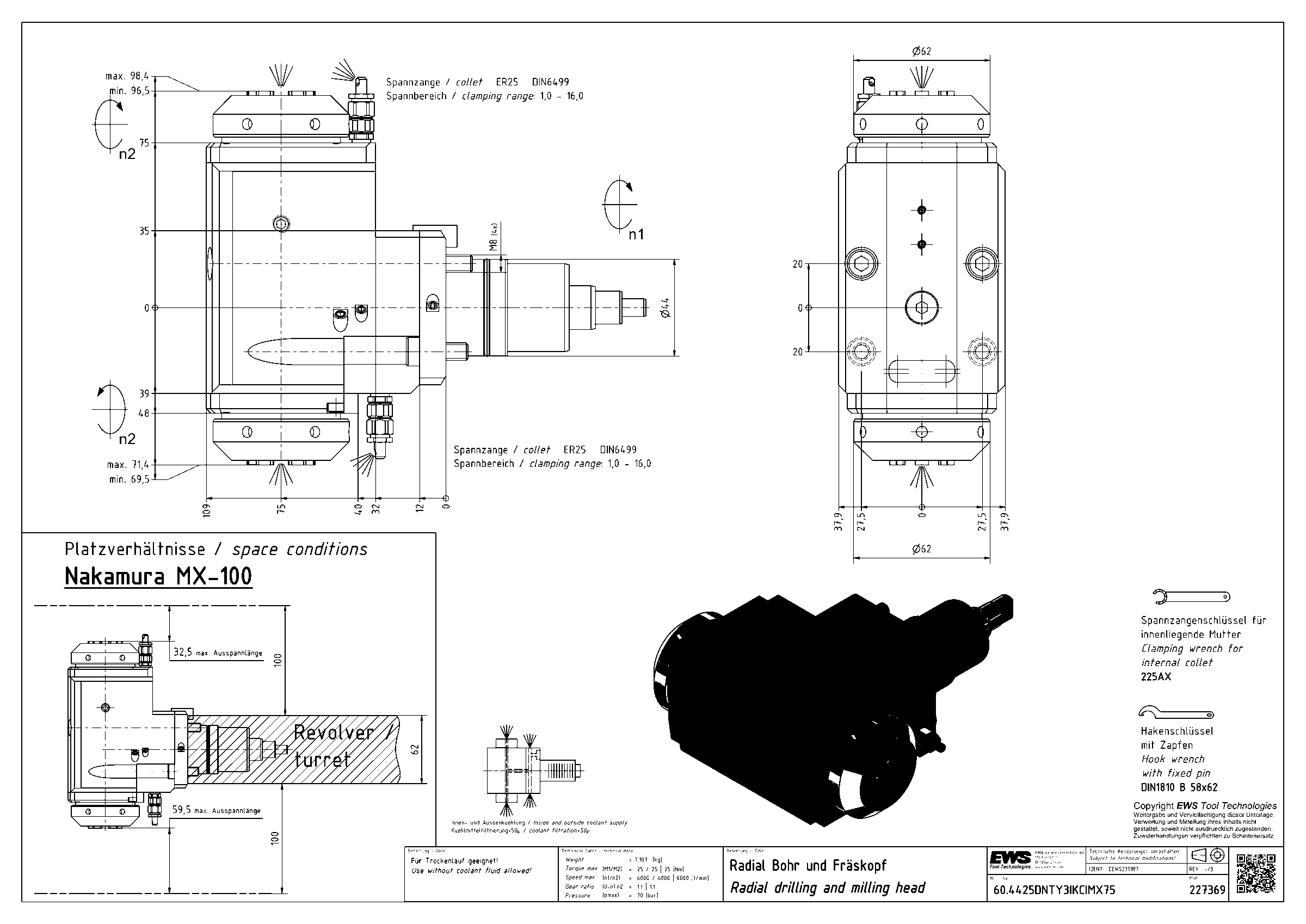

Головка приводная радиальная сверлильно-фрезерная EWS 60.4425DNTY3IKCIMX75, хвостовик Ø44, под цанги ER25 (Ø2–16 мм), код 250 430E
| Код интерфейса станка | FLB055A4415 |
|---|---|
| Размер цанги | ER25 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 44 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT44 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 75 мм |
| Вылет LPR | 109 мм |
| Масса | 7,107 кг |
| Высота | 76 мм |
| Общая длина | 200 мм |
| Заказной номер EWS | 227369 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 25 Н·м |
| Функциональная ширина | 96,5 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 60.4425DNTY3IKCIMX75 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная радиальная сверлильно-фрезерная
Патрон цанговый ER25 DIN 6499
- Диапазон зажима Ø2–16 мм
- Для цанги 250 430E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 90 Н·м
EWS.HPC-Line (IKC/IKD) — технология уплотнения
- Уплотнительные элементы на керамической основе
- Давление СОЖ 0–70 бар
- Работа всухую без ограничений
- Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
- Тепловыделение ниже на величину до 60 %
- Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.4032DNZ | 40 | BMT40 DMG Mori | цанга ER32 | 85 | 121 | 190 | |
| 60.4032DNZIK | 40 | BMT40 DMG Mori | цанга ER32 | 85 | 121 | 190 | |
| 60.4032MT12IKDIM | 40 | BMT40 Muratec | цанга ER32 | 100 | 138 | 209,5 | |
| 60.4032NZ | 40 | BMT40 DMG Mori | цанга ER32 | 85 | 111 | 180 | |
| 60.4032NZIK | 40 | BMT40 DMG Mori | цанга ER32 | 85 | 111 | 180 | |
| 60.4425DNTY3 | 44 | BMT44 | цанга ER25 | 78 | 135 | 226 | |
| 60.4425DNTY3IKCIMX75 | 44 | BMT44 | цанга ER25 | 75 | 109 | 200 | Текущая |
| 60.4425NTY3I2 | 44 | BMT44 | цанга ER25 | 60 | 86 | 177 | |
| 60.4425NTY3IKDI1 | 44 | BMT44 | цанга ER25 | 60 | 86 | 177 | |
| 60.4425NTY3IKDIM | 44 | BMT44 | цанга ER25 | 60 | 86 | 177 | |
| 60.4425NTY3IKDIMX75 | 44 | BMT44 | цанга ER25 | 75 | 101 | 192 | |
| 60.4425NTY3IKDIMX75-CC4 | 44 | BMT44 | цанга ER25 | — | — | — |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.4425DNTY3IKCIMX75.
Цанги7
- 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм
Ключи и отвёртки2
- 225AXКлюч для зажимной гайки EWS 225AX
- DIN1810 B - 58X62Ключ крючковый с носиком EWS DIN1810 B - 58X62, для гаек с радиальными отверстиями
Гайки цанговые1
- 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
