EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.44KM32NTY3IKDHSD12

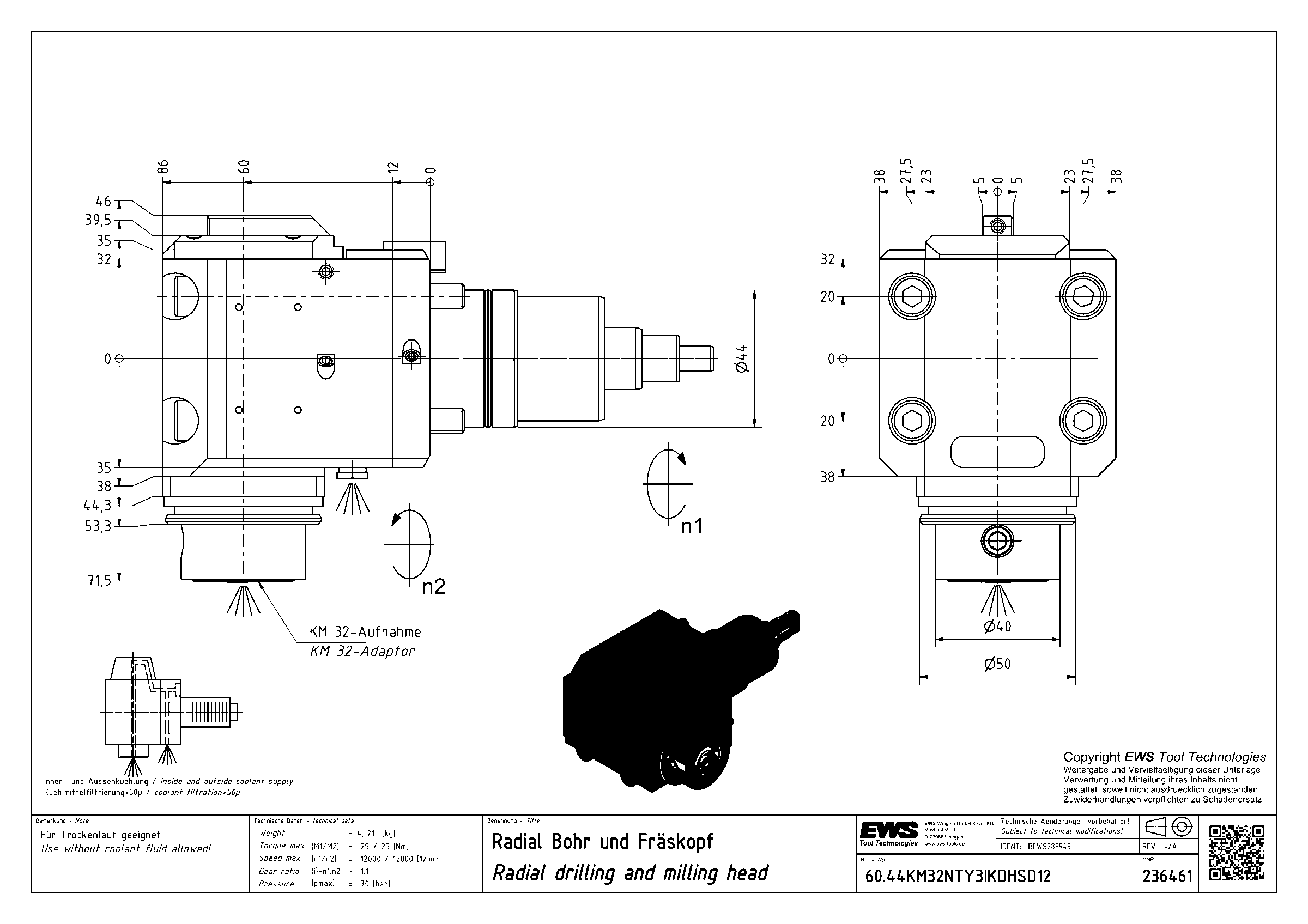

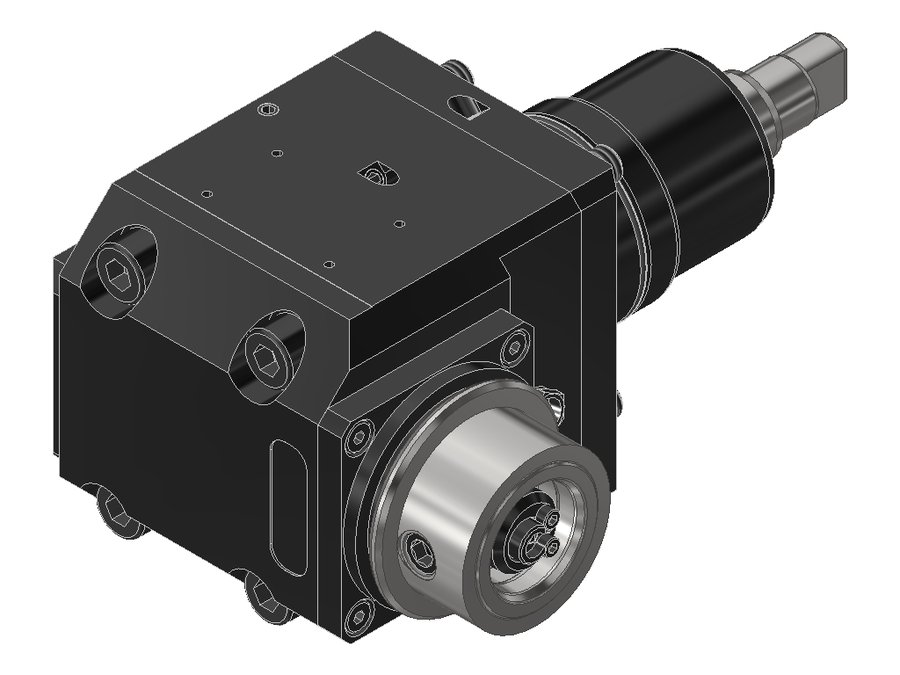

Головка приводная радиальная сверлильно-фрезерная EWS 60.44KM32NTY3IKDHSD12, хвостовик Ø44, адаптер KM32
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB055A4415 |
| Код интерфейса инструмента | KMT03200195 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 44 мм |
| Исполнение | правое |
| Присоединение к станку | BMT44 |
| Присоединение инструмента | KM 32 |
| Функциональная длина | 60 мм |
| Вылет LPR | 86 мм |
| Масса | 4,121 кг |
| Высота | 76 мм |
| Общая длина | 177 мм |
| Ширина | 117,5 мм |
| Заказной номер EWS | 236461 |
| Радиальная ширина | 46 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 12000 об/мин |
| Макс. крутящий момент | 25 Н·м |
| Функциональная ширина | 71,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.40VX3NZ | 40 | BMT40 DMG Mori | EWS Varia VX3 | 85 | 121 | 190 | |
| 60.40VX3NZIKD | 40 | BMT40 DMG Mori | EWS Varia VX3 | 85 | 121 | 190 | |
| 60.40VX3NZIKI1 | 40 | BMT40 DMG Mori | EWS Varia VX3 | 85 | 121 | 190 | |
| 60.40VX3TM3000IKD | 40 | BMT40 Takisawa | EWS Varia VX3 | 85 | 121 | 190 | |
| 60.40VX3TS4000V20IK | 40 | BMT40 Takisawa | EWS Varia VX3 | 85 | 121 | 193 | |
| 60.40VX4MT12IKD | 40 | BMT40 Muratec | EWS Varia VX4 | 100 | 138 | 209,5 | |
| 60.44KM32NTY3IKDHSD12 | 44 | BMT44 | KM 32 | 60 | 86 | 177 | Текущая |
| 60.45KM321809PFIKDGL | 45 | BMT45 | KM 32 | 65 | 97,7 | 181,7 | |
| 60.45VX3BND1809IKDX65 | 45 | BMT45A | EWS Varia VX3 | 65 | 100,5 | 176,5 | |
| 60.45VX3BND1809X65 | 45 | BMT45A | EWS Varia VX3 | 65 | 100,5 | 176,5 | |
| 60.45VX3DBND1809IKDX65 | 45 | BMT45A | EWS Varia VX3 | 65 | 100,5 | 176,5 | |
| 60.45VX3KRBND1809I2 | 45 | BMT45A | EWS Varia VX3 | 55 | 89 | 165 |
