EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.40VX3NZIKD

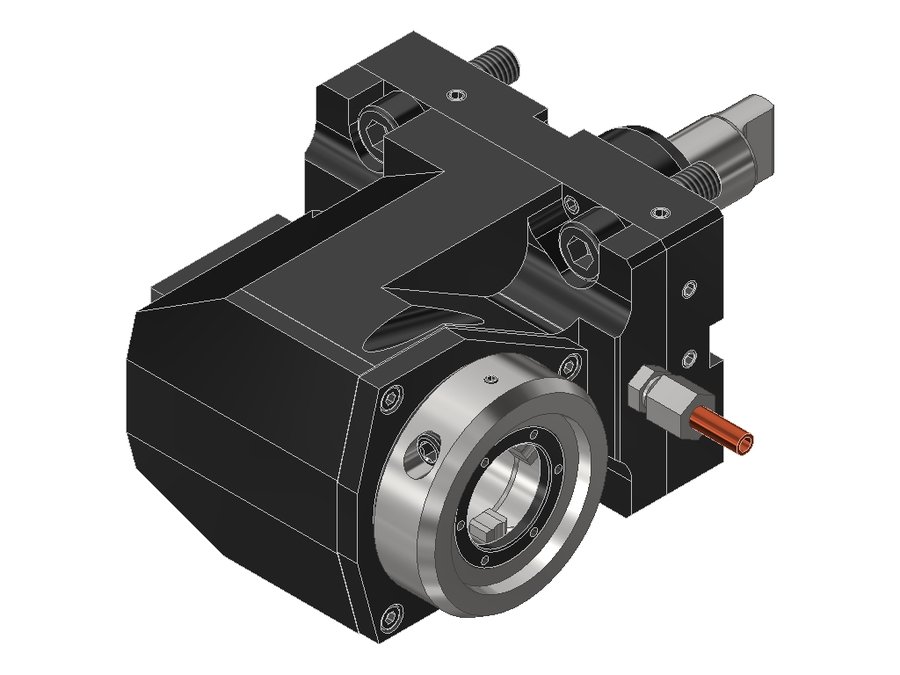

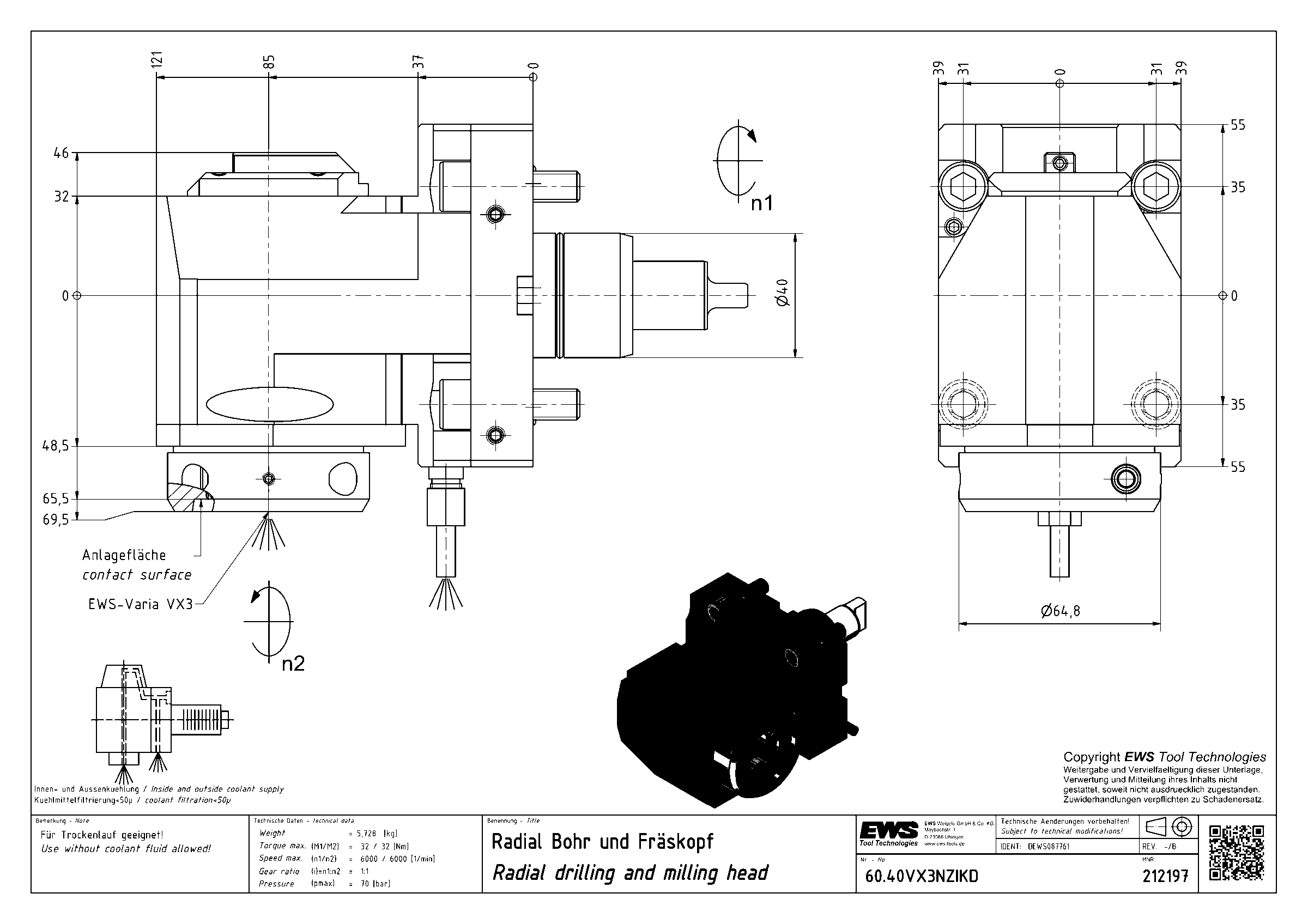

Головка приводная радиальная сверлильно-фрезерная EWS 60.40VX3NZIKD, хвостовик Ø40, EWS - Varia VX3 - адаптер
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB062B4015 |
| Код интерфейса инструмента | EWC00300295 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | BMT40 DMG Mori |
| Присоединение инструмента | EWS Varia VX3 |
| Функциональная длина | 85 мм |
| Вылет LPR | 121 мм |
| Масса | 5,728 кг |
| Высота | 78 мм |
| Общая длина | 190 мм |
| Ширина | 111,5 мм |
| Заказной номер EWS | 212197 |
| Радиальная ширина | 46 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Система EWS Varia | EWS Varia VX3 |
| Макс. крутящий момент | 32 Н·м |
| Функциональная ширина | 65,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.40KM40NZIK | 40 | BMT40 DMG Mori | KM 40 | 85 | 121 | 190 | |
| 60.40VX3DNZ | 40 | BMT40 DMG Mori | EWS Varia VX3 | 85 | 121 | 190 | |
| 60.40VX3DNZIK | 40 | BMT40 DMG Mori | EWS Varia VX3 | 85 | 121 | 190 | |
| 60.40VX3DNZIKC | 40 | BMT40 DMG Mori | EWS Varia VX3 | 85 | 119 | 188 | |
| 60.40VX3KRNZIK | 40 | BMT40 DMG Mori | EWS Varia VX3 | 85 | 121 | 190 | |
| 60.40VX3NZ | 40 | BMT40 DMG Mori | EWS Varia VX3 | 85 | 121 | 190 | |
| 60.40VX3NZIKD | 40 | BMT40 DMG Mori | EWS Varia VX3 | 85 | 121 | 190 | Текущая |
| 60.40VX3NZIKI1 | 40 | BMT40 DMG Mori | EWS Varia VX3 | 85 | 121 | 190 | |
| 60.40VX3TM3000IKD | 40 | BMT40 Takisawa | EWS Varia VX3 | 85 | 121 | 190 | |
| 60.40VX3TS4000V20IK | 40 | BMT40 Takisawa | EWS Varia VX3 | 85 | 121 | 193 | |
| 60.40VX4MT12IKD | 40 | BMT40 Muratec | EWS Varia VX4 | 100 | 138 | 209,5 | |
| 60.44KM32NTY3IKDHSD12 | 44 | BMT44 | KM 32 | 60 | 86 | 177 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.40VX3NZIKD.
Принадлежности и оснастка для настройки инструмента3
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
- VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
- VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2
Запчасти к инструменту1
- VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
