EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.4520DY1809PFIKDIMTK50

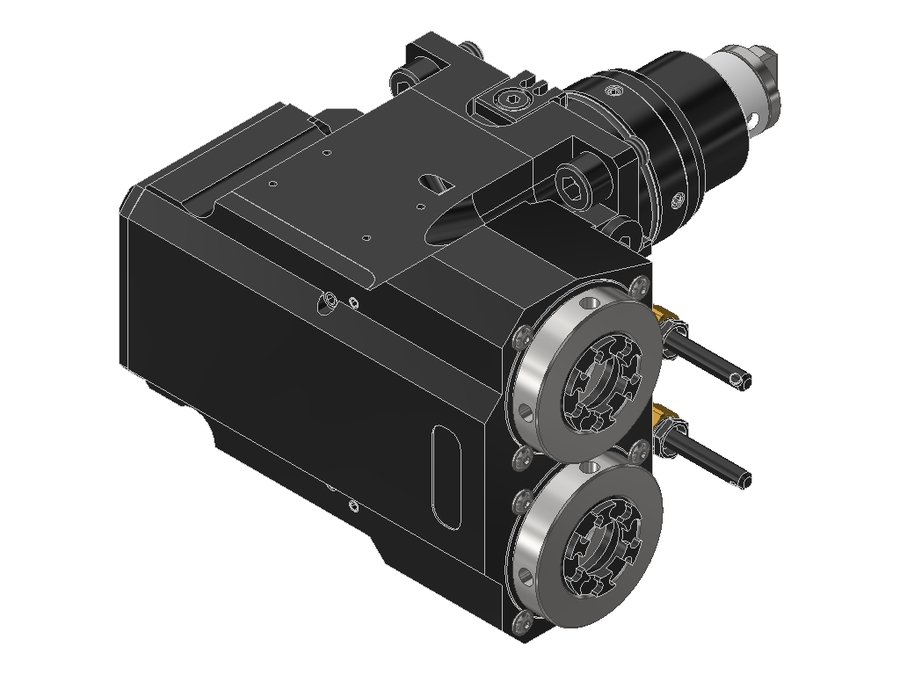

Головка приводная радиальная сверлильно-фрезерная EWS 60.4520DY1809PFIKDIMTK50, хвостовик Ø45, под цанги ER20 (Ø2–13 мм), код 200 428E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB058A4515 |
| Код интерфейса инструмента | SZD02000295 |
| Размер цанги | ER20 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 45 мм |
| Исполнение | правое |
| Присоединение к станку | BMT45 |
| Присоединение инструмента | цанга ER20 |
| Функциональная длина | 65 мм |
| Вылет LPR | 96 мм |
| Масса | 5,847 кг |
| Высота | 75 мм |
| Общая длина | 180 мм |
| Ширина | 141,2 мм |
| Заказной номер EWS | 238047 |
| Радиальная ширина | 52 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 25 Н·м |
| Функциональная ширина | 89,2 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.4425NTY3IKDI1 | 44 | BMT44 | цанга ER25 | 60 | 86 | 177 | |
| 60.4425NTY3IKDIM | 44 | BMT44 | цанга ER25 | 60 | 86 | 177 | |
| 60.4425NTY3IKDIMX75 | 44 | BMT44 | цанга ER25 | 75 | 101 | 192 | |
| 60.4425NTY3IKDIMX75-CC4 | 44 | BMT44 | цанга ER25 | — | — | — | |
| 60.4425NTY3IKI2 | 44 | BMT44 | цанга ER25 | 60 | 86 | 177 | |
| 60.4425NTY3IM | 44 | BMT44 | цанга ER25 | 60 | 86 | 177 | |
| 60.4520DY1809PFIKDIMTK50 | 45 | BMT45 | цанга ER20 | 65 | 96 | 180 | Текущая |
| 60.4520DY1809PFIMTK50 | 45 | BMT45 | цанга ER20 | 65 | 96 | 180 | |
| 60.4525BND1809IKDIMX65 | 45 | BMT45A | цанга ER25 | 65 | 100,5 | 176,5 | |
| 60.4525BND1809IKI1 | 45 | BMT45A | цанга ER25 | 55 | 81 | 157 | |
| 60.4525BND1809IMX65 | 45 | BMT45A | цанга ER25 | 65 | 100,5 | 176,5 | |
| 60.4525BNDIK | 45 | BMT45A | цанга ER25 | 55 | 81 | 196 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.4520DY1809PFIKDIMTK50.
Гайки цанговые1
- 120AXГайка зажимная внутренняя ER (IM) EWS 120AX
Ключи и отвёртки1
- 220AXКлюч для зажимной гайки EWS 220AX
